Diorama Steyr 1500A/02



Hierbij het verslag van de bouw van het diorama voor de Steyr 1500A/02.

Start,         09-07-2011

UP-DATE 9, 12-11-2011  GEREED

Nu ik de Steyr 1500A/02 af heb, op wat kleine details na, ben ik begonnen met een idee uit te werken om hier een diorama voor te maken. Na een hoop ideeën te hebben gehad heb ik er voor gekozen om het voertuig te plaatsen voor een oude vervallen poort.

Deze maak ik van balsa-foam en Evergreen strip.
Op deze foto hieronder zie je wat afval stukjes foam waarmee ik de poort ga maken.
Eerst eens tekenen, meten en de ruwe afmeting maken en daarna ga ik het opbouwen en de structuur aanbrengen.
De structuur doe ik deze keer met de Dremel omdat ik veel diepte tussen de stenen wil creëren.


Binnenkort weer een vervolg...

UP-DATE 2

Ik heb eerst de ruwe delen op maat gemaakt. Daarna ben ik het gaan verlijmen met een epoxy lijm.
Dit is binnen 5 minuten droog dus ik kon snel verder.

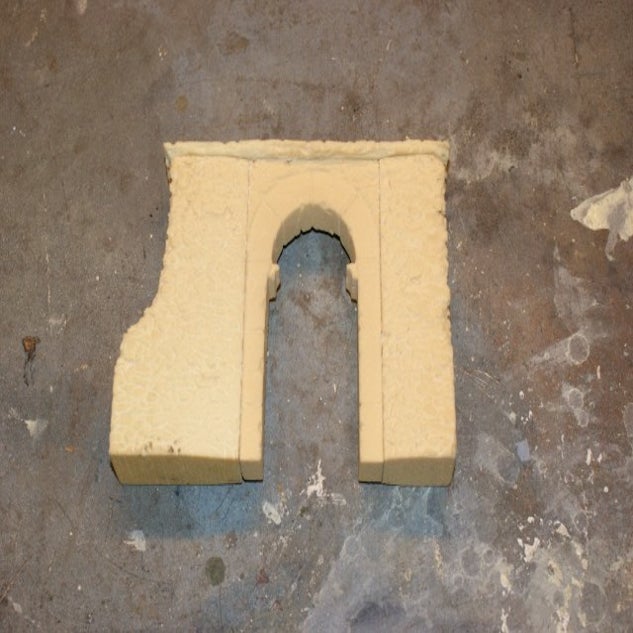

Na een paar uurtjes spelen met de Dremel en een punt freesje is dit het resultaat tot nu toe.


Hierna heb ik hier en daar wat aangepast en nog wat meer diepte gemaakt tussen de stenen structuur.


De zijkanten aan de onderkant zijn niet bewerkt omdat daar nog een muurtje tegen aan komt.
Hieronder beter te zien.


Hierna heb ik wat pleisterwerk/cement tegen de poort geplakt, straks kijken hoe dit overkomt als het gespoten is.
Verder ook nog wat kieren gedicht en de scharnieren voor het oude vervallen hekje geplaatst.
Dit is gemaakt van PE en evergreen strip.


Het hekje staat er hier los voor, dit is ook gemaakt van Evergreen strip en wat oude PE rest materiaal en wat koperdraad.


Het vervallen oude hekje....


Zo, dat was het weer voor nu.
Volgende stap is het plaatsen ven de poort op het ondergrondje en dan ga ik de muur links en rechts ven de poort opbouwen.
Dit maak ik door boomschors stukjes op elkaar te verlijmen.

Dat zie je bij de volgende up-date.....

UP-DATE 3,

Hierbij de 3e update.
IK heb de poort gezet op zijn ondergondje, 30 X 16 cm.
Hij is verlijmd met epoxy lijm.
De plankjes aan de zijkanten daar komt het schors tegenaan voor de muur met rotsen.


Nadat de poort vast stond heb ik het schors aangebracht.
Dit zijn kleine stukjes boomschors die je kan halen in een tuincentrum.
Ik heb het verlijmd met epoxy lijm en witte houtlijm.


Daarna heb ik de kieren en gaten opgevild met gips.
De verhoging links voor daar heb ik eerst een stukje schuim in geplakt en dat afgewerkt met gips.
Ook de weg is met gips aangebracht.
Nadat dit allemaal droog was heb ik er een laagje schelpenzand op verlijmd met een mengsel van witte houtlijm met water.


Nu dit weer droog was is alles in de grondverf gespoten.


Daarna heb ik de airbrush er bj genomen. Alles is gespoten met Vallejo air.
Eerst donker grijs van beneden naar boven en tussen de stenen voor de donkere schaduw en de diepte.
Daarna met een lichte kleur grijs van boven naar beneden gespoten om ze de rotsen er uit te laten springen.
Daarna de rest afgewerkt met diverse tinten groen, bruin en geel.


Hierbij nog wat details foto's....


Op naar de volgende stap, het drybrushen.

 UP-DATE 4

Hierbij de foto's van het drybrushen.
Ik weet niet of we het zo moeten noemen, want alles is gedaan met olieverf.
De weg is gedaan met bruin en wit.
De rotsen met sepia en wit.
De rest met groene en gele tinten.


Achterzijde,


Bovenaanzicht, hierbij zijn de diverse kleuren goed te zien.


Volgende stap is het aanbrengen van mos, gras enz....

UP-DATE 5

Hierbij de volgende stap, de verdere opbouw met mos, een heg enz...
Eerst het mos en groen aangebracht, dit zijn graszoden van Joefix.
Deze zijn verlijmd met houtlijm en geverfd met olieverf.
Het verdere gras is mos uit een doosje mos wat je zo bij het tuincentrum kan halen.
De heg is opgebouwd van wortels, deze komen uit de tuin van een bodembedekker.
Deze werden ook verlijmd met witte houtlijm.
De losse blaadjes op de grond zijn van een berken boom.


Hierna heb ik diverse soorten kruiden aangebracht op de wortels.
De wortels heb ik ingespoten met lijmspray, daarna de kruiden er overheen gestrooid
Dit heb ik nogmaals gedaan om de heg wat voller te krijgen.


De deur is ook geplaatst, deze heb ik eerst in zand-geel gespoten.
Daarna met een donkere olieverf ingewassen en dat afgeveegd met een doekje.
Daarna licht gedrybrushed met een lichtbruin en wit.


Volgende stap is de heg met z'n blaadjes een kleurtje te geven....

UP-DATE 6

De volgende stap is het spuiten van de blaadjes in de gewenste kleur.
Dit keer heb ik gekozen voor een beetje een herfst kleuren.

De basis is een groene ondergrond, gespoten met Vallejo air,


Daarna heb ik de bruine en roodbruine kleur bij genomen.
Het geheel werd na het spuiten afgewerkt met gele olieverf.


Kijkje aan de rechterkant,


Kijkje aan de linkerkant,


En een kijkje aan de achterkant,


Volgende stap is de weg iets lichter maken, dan nog de laatste loodjes en dan....

UP-DATE 7

De weg is iets lichter gemaakt d.m.v. pigment poeders.


De Steyr mag even kijken naar zijn toekomstige plek...


Nogmaals, iets van boven gezien,


Volgende stap is de afwerking, het plaatsen van de Steyr en de figuren.
Een heb ik er af maar ben nog op zoek naar een tweede.....

Foto's volgen....

UP-DATE 8

De afwerking in begonnen, eerst maar eens de basisi zelf.
Dit is gespoten met Tamiya Nato-Black en daarna een laagje matt vernis.


Next, de figuren....

Deze zijn in aanbouw, kijk bij "figuren"  op de balk links: U.S. Infantry 2.
Als ze gereed zijn worden ze op het diorama geplaatst en gaan we het afronden....

Gereed

Het diorama is inmiddels gereed.
Ik heb alleen nog niet een dier, poes o.i.d. dat op de poort komt gevonden.
Deze zal ik later nog plaatsen.


Dat was dit project, op naar een volgend....
