In het Modelbouw Magazine NR59 staat dit artikel op bladzijde 20 t/m 24.





Frans huis van Balsa-Foam.

Start, 19-06-2015



Voor de Cromwell tank die ik inmiddels al heb gebouwd ben ik op zoek gegaan naar ideeën voor een diorama waarbij ik de Cromwell een geschikt plaatsje kan geven.
Deze komt ook in de vitrine kast die ik heb hangen waar al mijn diorama's in staan en daarom ben ik gebonden aan de grote van het ondergrondje. Dat is 30 X 16 cm.
Het idee voor dit diorama is gevonden op het internet met mijn zoektocht naar een oud Frans huis. Als je met deze opdracht zoekt op het internet kom je ideeën genoeg tegen.
Ik heb daarna een nieuwe map gemaakt op de PC en daarin alle ideeën verzameld om zo dit diorama te bouwen.

Voor het basismateriaal voor dit diorama heb ik weer gekozen voor Balsa-Foam, het perfecte materiaal om je eigen ontwerpen van te maken.
Dit Foam laat zich gemakkelijk bewerken en is uitermate geschikt voor diorama bouw.
Ik werk al zo lang met dit materiaal en leg de grens iedere keer weer wat hoger om er nog meer uit te halen.
Dit keer dus een oud Frans huisje waar ik alleen de voor gevel van bouw en dat verder afwerk met Evergreen plaat en strip wat ook goed te bewerken en te combineren is en je goed kan gebruiken om je diorama mee te bouwen.

Het ontwerp is dus ontstaan van een foto van een oud Frans huis en dat heb ik zo verder uitgewerkt dat dit past op de maten van de ondergrond plaat die ik gebruik zodat deze in mijn vitrine kast past.

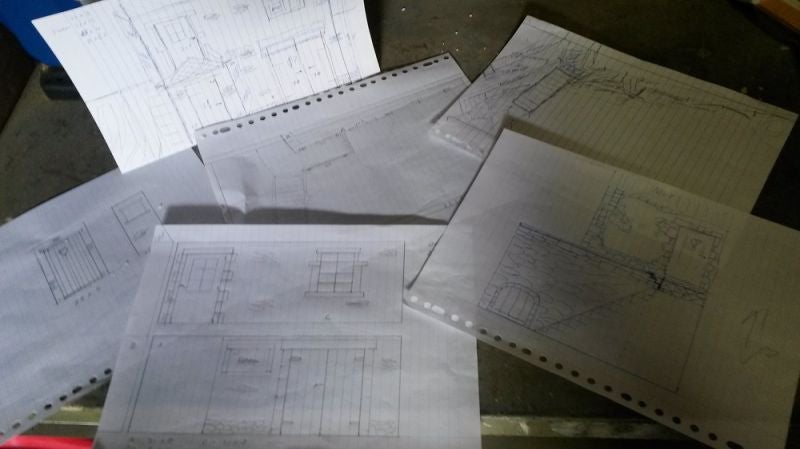

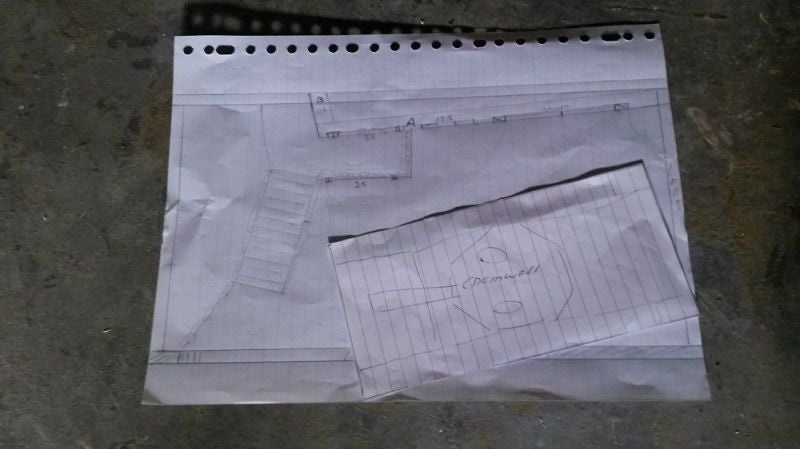

Eerst alles op papier gezet, getekend op schaal zodat ik precies weet wat ik aan ruimte heb zodat straks alles perfect in elkaar past.
Tijdens het tekenen en verder uitwerken van mijn idee voor dit diorama heb ik een map gemaakt waarin ik alles bewaar en van daaruit mijn idee verder uit werk. Hier verzamel ik gaande weg ook alle ideeën die in mij op komen en foto's die ik tegen kom om zo straks een leuk diorama neer te zetten met zo veel mogelijk detail op dit kleine formaat van het diorama.

Eerst maar eens bouwen met Balsa-Foam.

De voorbereidingen:

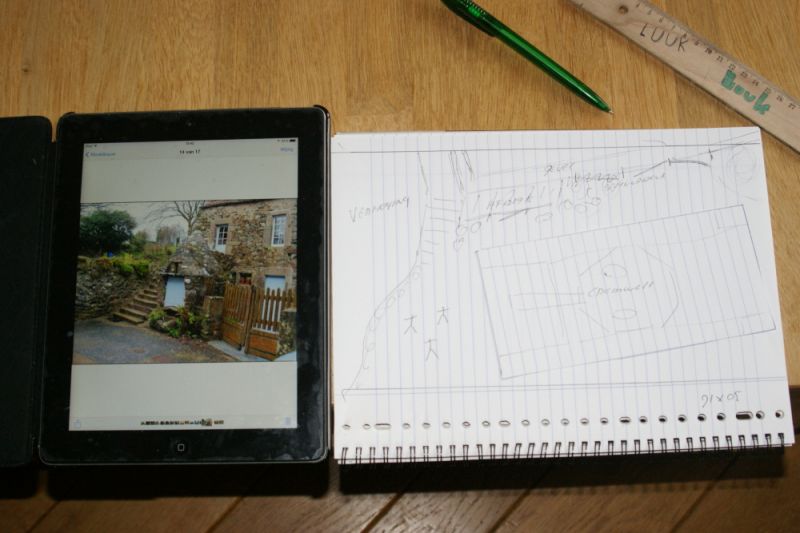

Hierboven is een afbeelding van het idee waarmee ik ben begonnen. Hiervoor komt de Cromwell tank te staan met enkele figuren die ik ook al heb gebouwd.

Nu het idee er is, het materiaal er is, kan ik beginnen met het uitwerken van dit diorama.
Eerst maar eens alles op papier zetten zodat ik straks niet in de problemen kom met de ruimte die ik heb.


Nu ik de maten heb, de ondergrond groot genoeg is kan ik een begin maken.
Wat hebben we hier allemaal voor nodig een gereedschap.

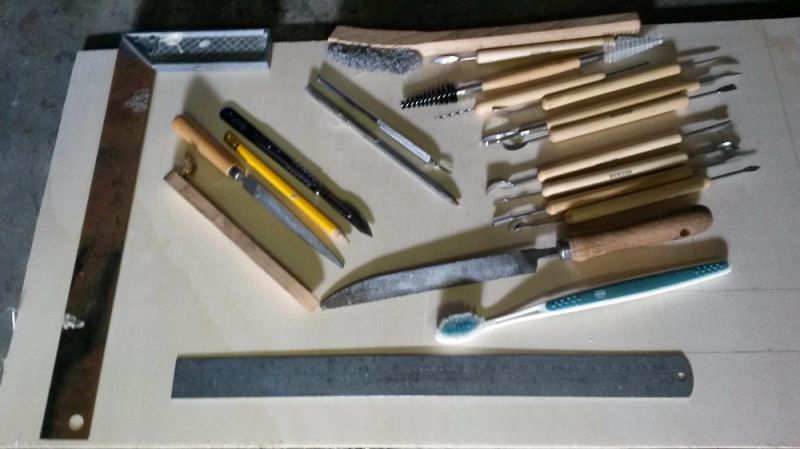

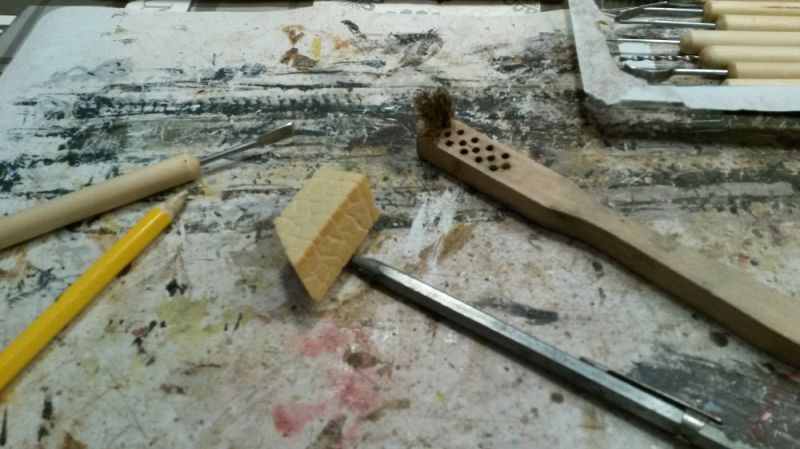

Allereerst de basis tools, een kraspen, sculp tooling, maatlat, potlood, blokhaak, enz...

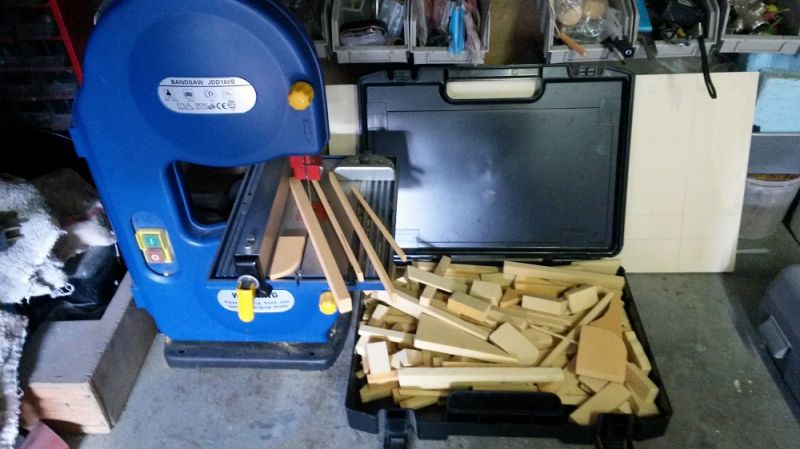

Om de basis materialen te bewerken heb ik inmiddels een lintzaag aangeschaft.
Balsa-Foam laat zich zeer prettig bewerken en een lintzaag komt hier heel goed van pas.
Zo kan ik dunne stroken zagen, deuren uit de delen, schuine kanten, enz....

Trouwens, afgezaagde stukjes nooit weg gooien, komt altijd wel eens van pas....

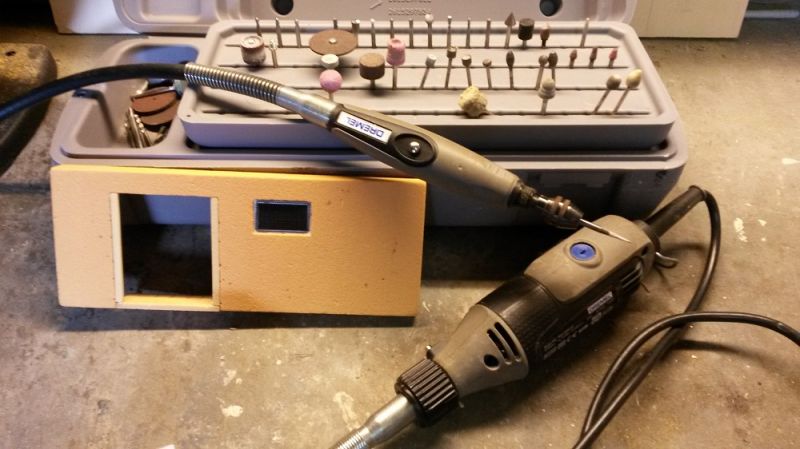

Dan gebruik ik ook een Dremel tool. Deze high speed frees tol is uitermate geschikt om in dit materiaal te frezen, boren, schuren, enz.
Dit is een Must-Have in mijn ogen, perfect voor dit materiaal.
Ook Evergreen plaat bewerk ik met de dremel.

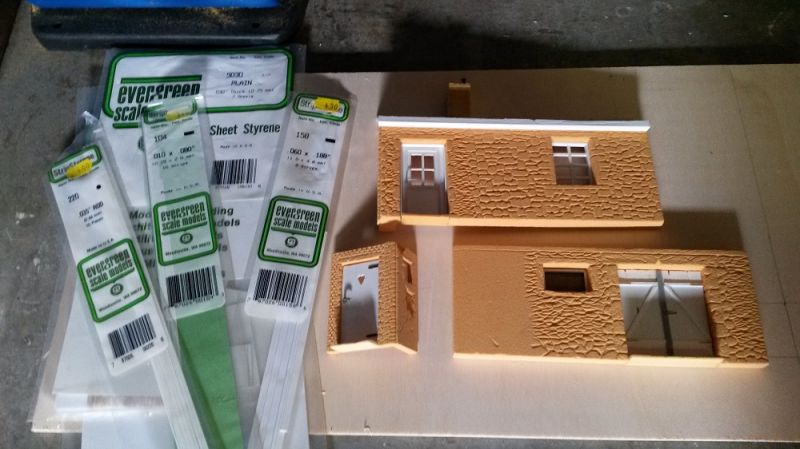

Om de Balsa-Foam delen verder af te werken gebruik ik veel Evergreen strip en plaat. Dit materiaal laat zich ook goed bewerken en gebruik ik om b.v. deuren, ramen, enz van te maken.

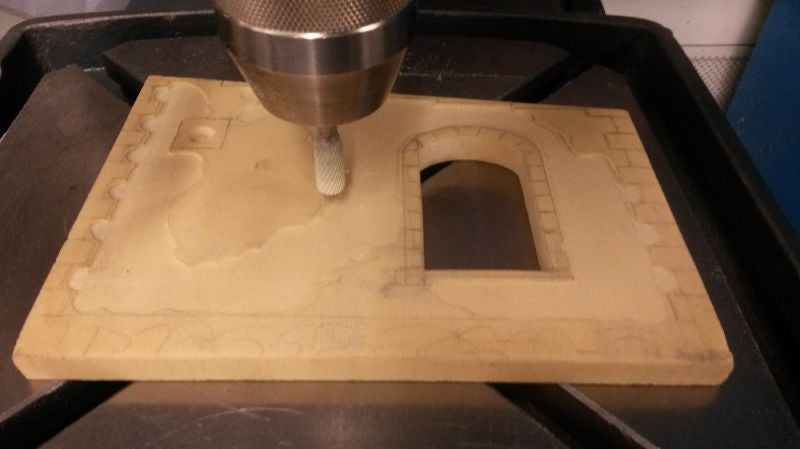

Verder gebruik ik soms een kolomboormachine om dieptes in het materiaal te krijgen.
B.v. om pleisterwerk te creëren. Cement wat los laat van de stenen structuur hier onder is een van de bewerkingen die ik met de kolomboormachine doe.
Dit bewerk ik dan met een cilinder frees.


Dan is daar het moment gekomen om te beginnen met de bouw.
Check, de materialen heb ik, de tooling is er, het ontwerp staat op papier, tijd voor actie...



Tijd voor actie dus. Eerst maar eens de ruwe maten uitzetten en de ramen en deuren uitwerken. De structuur zoals de stenen breng ik daarna aan met de kraspen en diverse andere sculp tools.

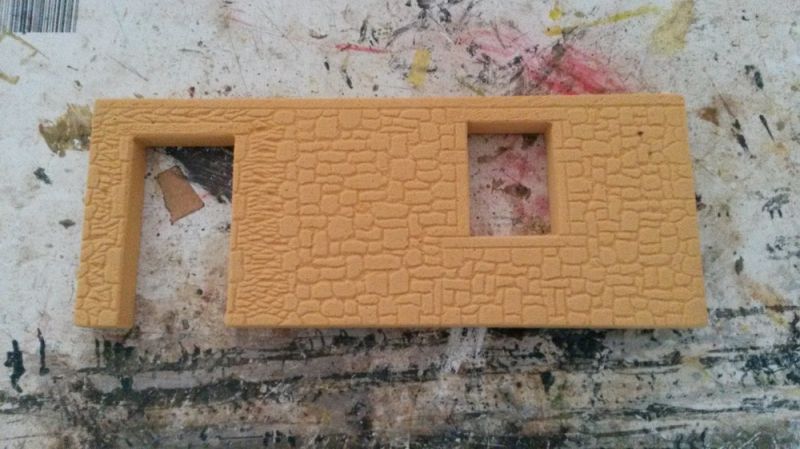

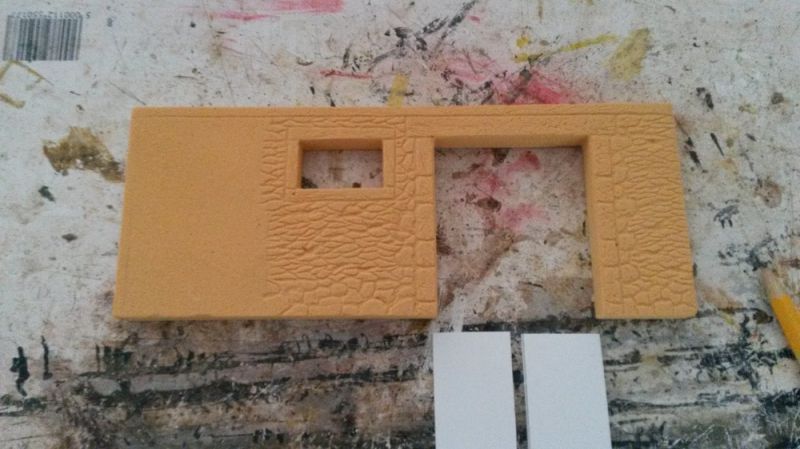

Hieronder de begane grond waar twee grote deuren in komen die dan gemaakt worden van Evergreen plaat.
Voor deze delen heb ik Balsa-Foam gebruikt van 12,5 mm dik en 10 pcf hardheid.


De boven verdieping krijgt een deur en een raam. De deur opening haal ik er uit met de lintzaag en het raam frees ik er uit met de Dremel. Hier doe ik een klein boortje in van 2,5 mm dat ik gebruik als frees. Als je een freesje gebruikt in dit materiaal heb je snel de kans dat hij hapt omdat dit te grof is en dat wil je niet. Gebruik dus een boortje, deze loopt rustig en zonder happen makkelijk door het materiaal.


Nu de basis gereed is kan ik het verder afbouwen met Evergreen strip en plaat.
Van plaat maak ik twee deuren, kras er met een scherpe kraspen of scalpelmes de hout structuur in. Bij de verdere opbouw gebruik ik diverse strippen van verschillende maten.

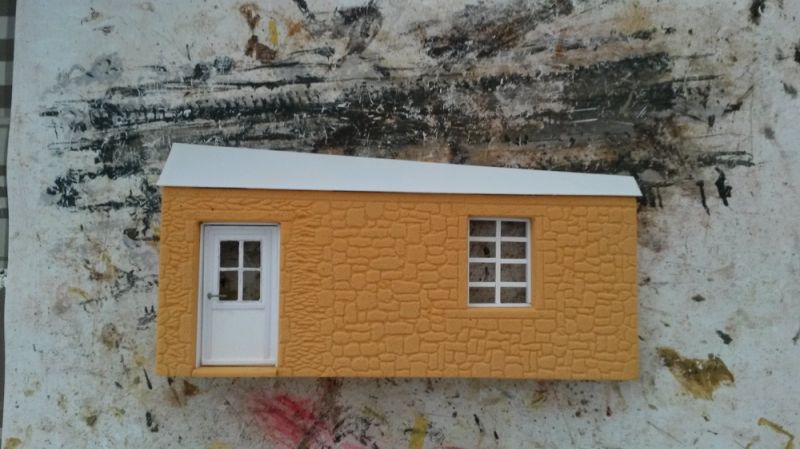

Voor de boven verdieping geld eigenlijk het zelfde. Boven op de gevel heb ik enkele schuine stukken geplaatst die als basis moeten dienen voor het dak. Daarna is dit afgewerkt met een stukje Evergreen plaat.


De basis is nu een stuk op weg, tijd om het allemaal af te ronden.

Wat extra tijd dus voor het aanbrengen van wat details.
Eerst de schoorsteen. Dit is gemaakt van een stukje wat ik over had. Zo zie je maar, gooi die kleine rest stukjes dus niet weg.

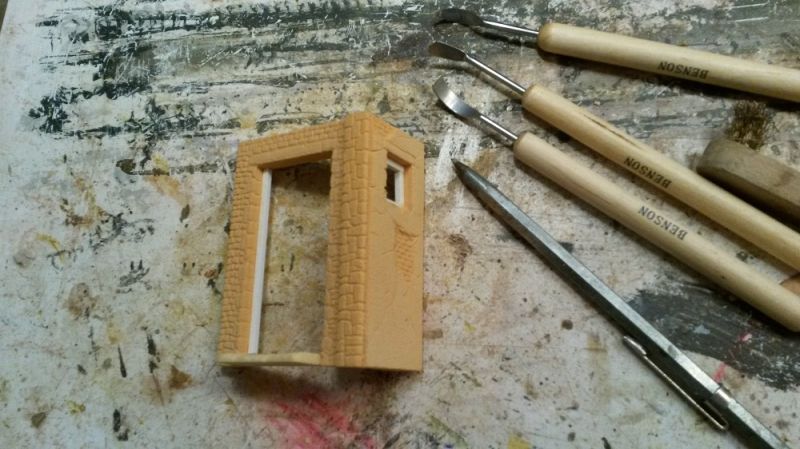

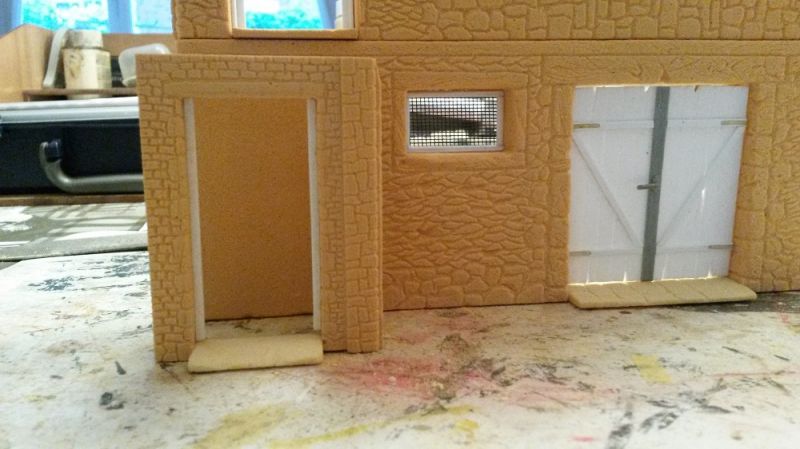

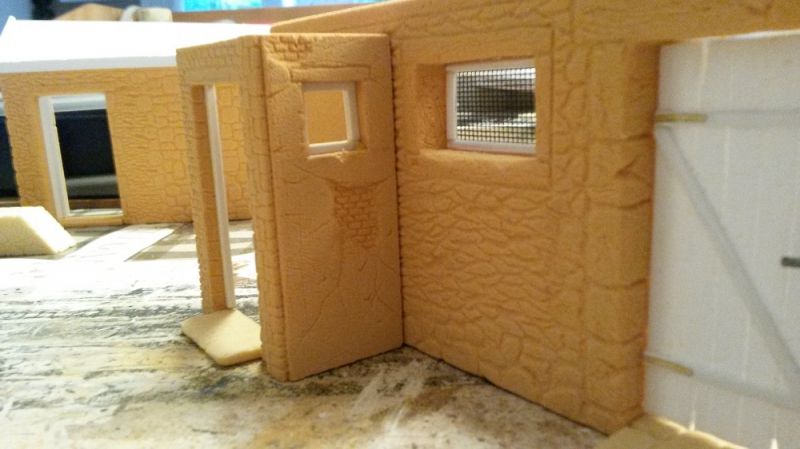

Aan de voorzijde komt deze luxe buiten wc die onder de voordeur van de 1e verdieping. De basis is Balsa-Foam, hardheid 20 pcf en de dikte is 6 mm. De afwerking zoals de deur en het raam wordt gedaan met Evergreen.


Het dak is afgewerkt met een regen goot, gemaakt van Evergreen met daarin een hout motief. Dit komt pas goed tot zijn recht als dit is geverfd. Dit doe ik met olieverf op een ondergrond van een licht bruine acrylverf. Het dak moet nog worden bekleed met dakpannen o.i.d. maar dat komt later. De verdere afwerking komt als hij vast staat op het diorama.

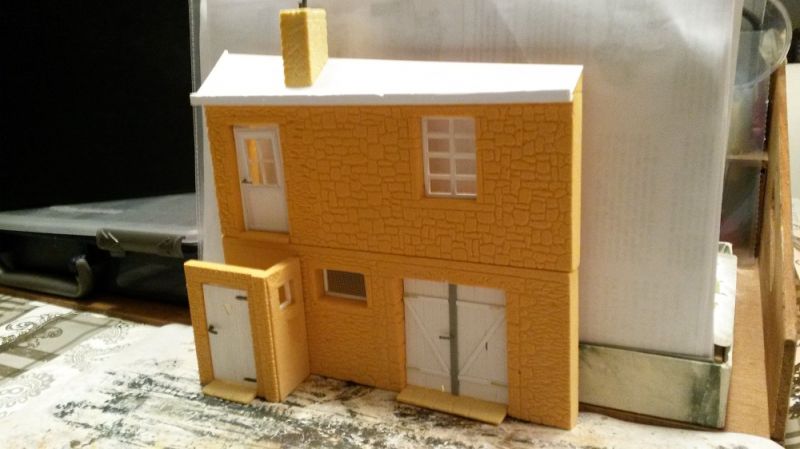

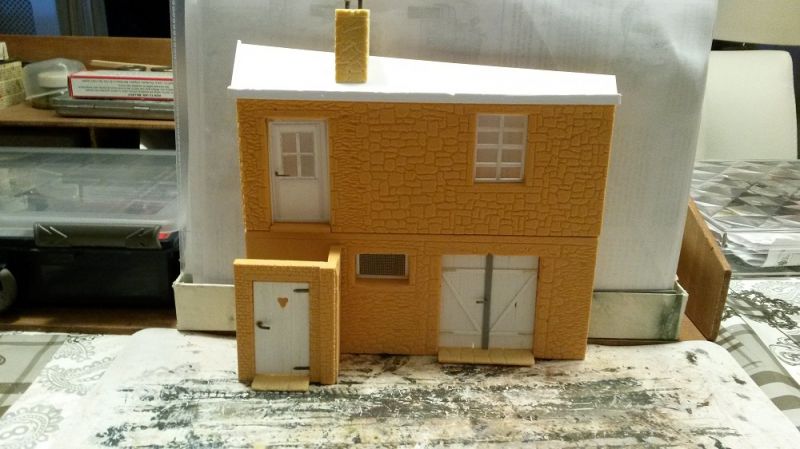

Op deze manier begint het al een aardig huisje te worden.


Het volgende deel waar ik aan ga werken is de muur naast de trap en de trap zelf.



Deze trap dus. Ook deze bouw ik met foam. Eerst kijken welke maat ik nodig heb zoals hoogte en breedte. Daarna gaan we weer met de lintzaag aan de gang en zaag ik alle treden op maat.
De zij muur pas ik daarna hier op aan.


De trede lijm ik met witte houtlijm op elkaar en daarna alles samen tegen de muur.
De muur heb ik al voorzien van weer een andere steen opbouw, zo hou ik genoeg variatie.


Nu de trap ook klaar is ga ik nog eenmaal alles passen en begin daarna met het plaatsen van alle delen op de ondergrond.


De ondergrond heb ik gemaakt van berken multiplex van 6 mm dik.
Alle delen worden verlijmd met witte houtlijm.


De achterzijde is op maat gemaakt naar grote van het huis.
De zijkanten worden daar ook voor aangepast zodat het straks netjes afgewerkt is.
De trap krijgt nu ook zijn plekje langs de wc.


Dan moet je zo nu en dan even kijken of het nog allemaal past en gaat zoals je het wilt.


Het is krap, ik weet het, maar wel leuk om straks zo veel detail op zo'n klein dio te krijgen.


Nu dit allemaal naar mijn zin is kan ik verder met de verdere opbouw van het huis.
Eerst de vloer naast de voordeur.
Hier komt straks een leisteen motief op.
De opening naast de trap word straks opgevuld met een rots muur die gemaakt word van schors en gips.


Zo begint het al een aardig huisje te worden.


Het raam op de eerste verdieping is zo goed als gereed. Dit omdat de achterplaat al verlijmd is en niet meer toegang heb tot de binnenzijde van het huis.


Hieronder wat details.


De wc en trap. Ook hier weer diverse stenen gebruikt.


De twee grote deuren in de gevel. Evergreen blijft ook heerlijk om mee te werken. De afwerk strip rechts naast de deur moet nog gedaan worden.


De bovenbouw. Ook hier weer wat anders gedaan met de stenen. Dit word later nog verder uitgebreid.


Dan verder met de opbouw van de afrastering langs de voordeur.
De doos met kleine stukjes er maar weer bij genomen en hiermee gaan stoeien.
Op mijn vakantie zag ik een leuk muurtje wat ik als voorbeeld heb gebruikt.


De basis in elkaar verlijmd, gepast en afgewerkt zodat dit straks goed op zijn plaats verlijmd kan worden.


Eerst maar eens wat structuur er in brengen. Ook hier wat variatie er in gebracht, houd het allemaal wat spannender voor het oog.


Alles verlijmd met 5 minuten epoxy lijm. zo kunnen we snel weer door.


De opening tussen de muur en de afrastering vind ik wat smal, hier moet ik toch nog even naar kijken.


De vloer is inmiddels voorzien van een leisteen motief.


De dakpannen zijn van Add On parts. De regenpijp is aluminium draad.


Op  deze manier kan je dus een leuk item voor je diorama bouwen van Balsa-Foam.

Het is nu zo ver dat ik kan beginnen met het uiteindelijke diorama.
Dit ga ik in een later stadium afwerken en zal t.z.t. hier te zien zijn.
Ik hoop dat ik jullie een idee heb kunnen geven wat er mogelijk is met dit fantastische materiaal en een zetje heb kunnen geven om je te storten in diorama bouw.

Mocht je nog vragen hebben dan hoor ik het wel.

Groeten, Peter.
