Schnellboot S-100





Ik ben benaderd door het Bunker Museum IJmuiden met de vraag of ik deze bouwdoos van de Schnellboot voor hun museum wil bouwen.
Een hele eer en tegelijkertijd ook een hele uitdaging om de werelds grootste 1:35 schaal plastic bouwdoos te bouwen.
Ik moest er wel even over nadenken maar heb besloten om de uitdaging aan te gaan en ga er met alle plezier iets moois van maken.



Ik begin hieronder een bouwverslag en zal ook weer regelmatig up-date's plaatsen zodat de hele bouw te volgen is.

Eerst maar eens wat info over de boot, de Schnellboot bunker en het Bunker Museum IJmuiden.



Start bouw:         02-01-2016

Laatste up-date: 21-10-2016



De Snelboot (Schnellboot/S-boot)

De schnellboot was een snelle torpedoboot van de Duitse Kriegsmarine in de Tweede Wereldoorlog.

De ontwikkeling van de schnellboot kwam tot stand doordat Duitsland na WOI beperkt werd door het verdrag van Versailles. Duitsland mocht geen grote marine meer opzetten. Deze beperking kon worden omzeild door de ontwikkeling van een lichte vloot.

Eind jaren 20 had de Duitse marine het plan opgevat om een torpedeboot te ontwikkelen op basis van het luxe burger jacht de Oheka II. Dit was een snel en zeewaardig jacht. De duitse marine bestelde in 1929 een soortgelijke boot als de Oheka II maar dan voorzien van twee torpedo buizen. Dit werd de S-1, de eerste schnellboot. Voornamelijk uit hout opgebouwd werden deze boten steeds doorontwikkeld tot ze aan het eind van de oorlog een lengte van 35 meter en een gewicht van 100 ton hadden bereikt.

Het type S-100 (vanaf 1943) was het eerste type dat voorzien werd van een gepantserd dekhuis, dit werd noodzakelijk omdat de geallieerden overmacht in de lucht hadden en zodoende een groot gevaar voor de bemanning waren. De S-100 werd aangedreven door drie Daimler-Benz, MB 511-V 2500 PK diesels. Hiermee kon de S-boot een snelheid halen van rond de 40 knopen.

De schnellboot werd ingezet bij aanvallen op de vloot van de geallieerden die zich in de kustwateren bevonden. Ook werden ze gebruikt om zee mijnen te leggen, ze konden echter maar 6 mijnen per keer meenemen.

S-Boot-01-px800.jpg     1386_rn.jpg     1-s100-boot.jpg



Schnellbootbunker 1


Om deze boten te beschermen tegen vijandig vuur van bovenaf werd in de eerste jaren van de Tweede Wereldoorlog gestart met de bouw van zogenaamde Schnellbootbunkers. In IJmuiden werd begonnen met de bouw van een SBB aan de kop van de Haringhaven. Deze bunker kreeg 10 dubbele ligboxen.

De muren van gewapend beton waren 1.20m dik, het dak kreeg een dikte van 2.20m. Deze eerste Schnellbootbunker kwam gereed in november 1941 (het jaar daarop werd gestart met de bouw van een tweede bunker).

De bouw van deze bunker bleef echter niet onopgemerkt bij de Engelse luchtmacht. In april 1941 wist een Engelse verkenningsvlucht boven IJmuiden de bouw van dit grote object met luchtfoto's vast te leggen. De Engelse luchtmacht voerde in deze tijd 3 dagen per week fotoverkenningsvluchten uit boven Noord-Holland.

Op 24 augustus 1944 is de SBB1 het doelwit van een luchtaanval. In 1947 is de SBB1 tot ontploffing gebracht. Het resterende deel, de fundering van de bunker is kort geleden weer bloot komen te liggen.



Bunker.jpg     sbb-ijm-1.jpg



Het bunker Museum IJmuiden.

U vindt het Bunker Museum aan de Badweg 38, IJmuiden aan Zee, schuin tegenover Camping De Duindoorn. Parkeren kunt u aan de Westonstraat (gratis) en op het grote parkeerterrein van Marina Seaport IJmuiden (betaald).

De entreebunker aan de Badweg is een Küverbunker type 451B. Dit was tijdens de oorlog een personeelsverblijf voor 18 manschappen.


Via deze link is alle informatie te vinden. http://www.bunkermuseum.nl/








Eerst maar eens een plaatje van de doos en inhoud.

De kit heeft 464 onderdelen incl. een photo etch set. De boot is 99,9 cm lang, knap ding dus....

Verder heb ik er een extra photo etch set bij van Eduard, PE Set 53038 en ook nog wat aluminium loopjes voor het geschut.

Dan ook nog de crew, Italeri 5607.

Ik ga hem bouwen recht uit de doos en daarbij zo veel mogelijk detail er in te brengen door de twee PE setjes die ik er bij kreeg.


Zo, nu eerst maar eens wat bouwen. Binnenkort de eerste foto's....

Up-Date, 08-01-2016



We zijn op weg. Begonnen met de bouw van de romp, dit geeft echter geen probleem.
Daar waar de romp delen aan alkaar worden gezet met meegeleverde schroeven heb ik alles in de plamuur gezet.
De achterkant verlijmd en dat ook afgewerkt met plamuur en zo alle kieren netjes afgewerkt.

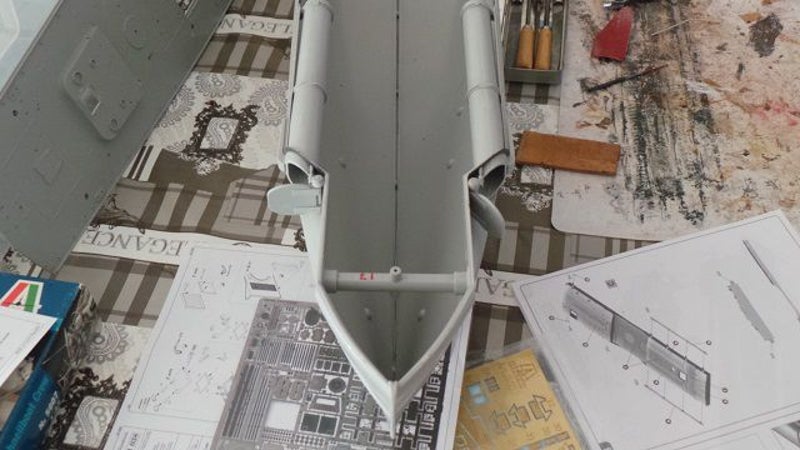

Na deze stap begonnen met de torpedo buizen.
Aan de voorkant komt wat PE om zo wat meer detail er in te brengen.
De luiken zijn zo te monteren dat ze open en dicht gezet kunnen worden.

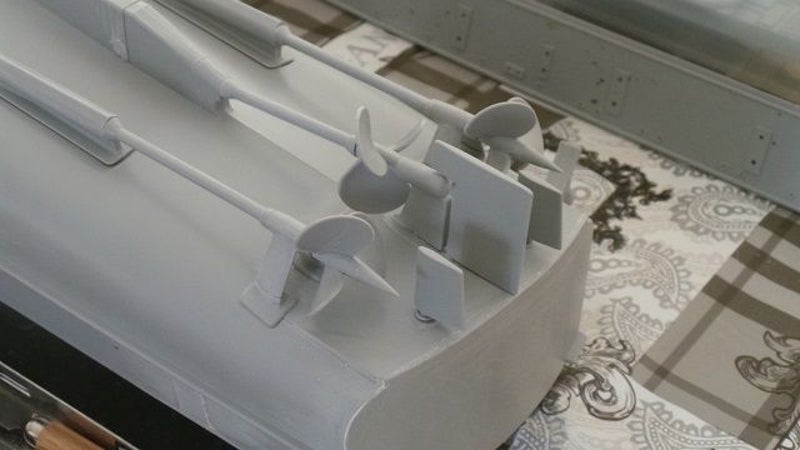

Dan de onderzijde bij de schroeven.
Hier viel het allemaal wel mee met de bouw, alleen veel gietnaden om weg te werken, zo ook op de schroeven.
Alles zit hier nog los omdat ik de schroeven los wil spuiten.
Iemand nog een goede tip m.b.t. de verf en kleur?


Op naar de romp, binnenkort het vervolg.....



Up-date: 12-01-2016



Nadat ik de romp gereed heb gemaakt heb ik het dek geplaatst.
Deze wordt met 6 schroeven vastgezet op de assen die je van links naar rechts ziet lopen op de eerdere foto's.


De voorkant van het dek word afgewerkt met een schot waardoor de torpedo's gaan.
Hier heb ik een deel van vervangen door PE van de extra PE set.
Op het dek enkele PE delen geplaatst die bij de kit zitten.


Deze delen komen voor het schot te staan.
Ik ga ze eerst in de verf zetten voordat ik ze plaats.


Hierbij het overzicht hoe het straks er uit komt te zien.
Het valt hierbij op dat dit allemaal perfect past. Tot nu toe niets te klagen over de pasvorm.


Ik ga verder met de opbouw van het dek en de torpedo's. Binnenkort meer...



Up-Date, 10-02-2016



Verder met het dek. Eerst de brug of anders genaamd de stuurhut.
Deze bestaat uit een aantal delen die ik eerst allemaal afzonderlijk bouw en daarna in de verf zet omdat je er moeilijk bij komt als alles in elkaar is gezet.
Op de foto's hier onder alle delen tot nu toe die ik hiervoor heb gebouwd.
Ze zijn wat gedetailleerd met de PE setjes.


Het meeste is gebouwd en ga hier dus eerst de verf op zetten voordat ik het samen stel.

De torpedo's zijn ook gebouwd.
Moet nog even kijken om dit verder bij een of twee wat meer te detailleren.


Next zijn de houders waar de torpedo's op komen te rusten.
Deze hadden nog al wat schoon maak werk, net als de torpedo's trouwens.


Binnenkort de volgende stappen....

Up-Date, 18-02-2016

Nu de meeste samenstellingen zijn gemaakt ben ik eerst de stuurhut samen gaan bouwen.
Deze wordt daarna in de verf gezet voordat ik hem plaats op de boot.



Het voorste dek is de volgende stap.
Ook hier weer een hoop extra werk door al het PE.


Het luik zo gemaakt dat deze open blijft staan.
Verder gedetailleerd met PE.


De stap hierna is de stuurhut.
Ook hier weer veel PE en de verdere bouw ging eigenlijk heel soepel, niets op aan te merken.
Twee luiken open, een dicht.



PE gebruikt uit beide setjes.


Dan even checken hoe dit er nu eigenlijk uit gaat zien, even droog passen.
Zo begint het al aardig een bootje te worden.


Op naar de volgende stappen, binnenkort weer een vervolg.


Up-date, 17-03-2016



De volgende stappen zijn het samenstellen van de diverse delen die ook eerst een kleurtje krijgen voordat ze geplaatst worden op de boot.






De meeste delen zijn klaar.
Nu verder met het achter dek. Eerst het rek.
De voet plaatjes zijn ook weer PE waar het rek op gemonteerd wordt.


De plastic kettingen wil ik nog vervangen door koperen.



Binnenkort weer een vervolg.

Up-date, 27-03-2016



De laatste stap voltooien van het achterdek.


Eerst de paaltjes nog plaatsen waar straks het touw door getrokken wordt.





Het achterdek is gereed voor het verven. De rookpotten aangepast en twee scratch gebouwd.


We zijn nu zo ver dat ik alles gereed heb voor de verf.
De losse delen spuit ik apart en plaats ze daarna op de boot.
Het voordek en de stuurhut worden ook eerst gespoten voordat ze op de boot gaan.


De losse delen, klaar voor het spuiten.



Hier zijn links de kettingen vervangen, rechts moet ik hier nog doen.



Op deze twee foto's hieronder heb ik bijna alles er op geplaatst om even de voortgang te laten zien.
Het geschut ontbreekt nog, deze moet ik nog bouwen maar wacht nog op de PE set die besteld is.
De aluminium loopjes heb ik wel al.



Volgende up-date zal het spuiten zijn.....



Daar zijn we nu mee begonnen. Up-Date 06-04-2016



Ik ben begonnen met alles in de primer te spuiten.
Eerst heb ik alle losse onderdelen op stokjes gezet om ze makkelijk te spuiten en later nog te bewerken met washes enz...
De primer is een gewone spuitbus van de Action, geen dure bussen van een ander merk maar deze werkt goed en geeft een goede dekking.

Na de primer ben ik begonnen met alle delen incl. de boot te voorzien van een donkere laag rond randen, luiken, enz.
In de volksmond het bekende Preshaden.
Dit geeft het model straks de diepte en schaduw die belangrijk zijn voor het verweren en verouderen van de boot.

Een overzicht,


De boot er bij genomen,


Het bovendek,


De volgende stap zijn de basis kleuren. Deze spuit ik allemaal met Vallejo air.

Binnenkort deze stappen....



Up-date 23-04-2016



Begonnen met het spuiten van de boot en al zijn losse onderdelen.
Na al het Preshaden heb ik het dek gespoten met twee tinten grijs.
De zijkant eerst met Wit-grijs en daarna opgelicht met wit.
De onderkant met hull-red.

Rechts.


Links.


De stuurhut gedaan met wit-grijs en daarna heb ik er een wash overheen gezet.
Daarna eerst de detail binnenin gedaan voordat ik hem geplaatst heb op de boot.


Het hout is in de stuurhut voorzien van een olie verf afwerking, op de romp achter de stuurhut moet dit nog gedaan worden, hier is alleen pas de basis geverfd met zand-geel.


Dan het drama wat je eigenlijk niet wil hebben, de verf liet los met het verwijderen van de tape.
Hier baal ik echt van maar dit probleem pak ik straks aan als ik hem verder heb opgebouwd en nog wat details moet spuiten.


Op naar de volgende stappen....



Up-Date, 12-05-2016



Nu de zijkant is gespoten ben ik verder gegaan met de opbouw van de boot.
De stuurhut was al geplaatst en heb nu het voordek en de opbouw om de stuurhut geplaatst.
Daarna alle delen die hier direct mee te maken hebben.
Nadat dit allemaal droog was ben ik begonnen met details te verven op het dek.




Hier kan je ook goed zien dat nog niet al het hout is afgewerkt met olieverf.
Het grote ronde plateau is alleen voorzien van een zand gele basis geverfd met Vallejo Acryl.
Dit wordt daarna afgewerkt met olieverf.


Voordek.


Achterdek.

Nu verder met de details en dan kan de rest er op gebouwd worden.
Daarna de zijkant afwerken en de schade repareren wat ontstond met het verwijderen van de tape.

Binnenkort meer....



Up-Date: 25-05-2016



Nu het meeste op de boot geverfd is ben ik me meer en meer bezig gaan houden met de kleine details in de verf te zetten.

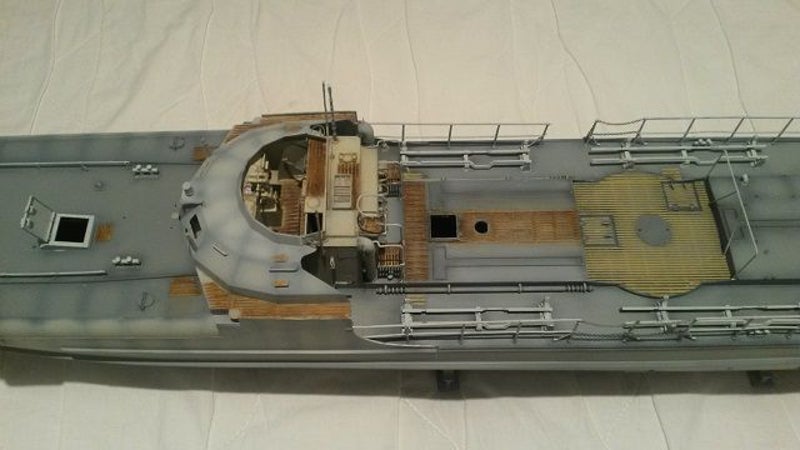

Op de foto hieronder zie je op het midden dek al enkele delen geverfd en geplaatst.


Het houtwerk is ook gedaan. Eerst een basis met Vallejo Color en afgewerkt met olieverf.


Ook op het achter dek zijn de meeste delen geplaatst.


Het voor dek is ook weer wat verder. Hier hebben de delen ook de basiskleuren gehad.
Het verder verweren komt in een volgende stap.


Dan nog wat details in de verf gezet, hierbij de diepte bommen die straks op het achter dek komen en enkele reddings banden.


De reddings boten, de schroeven en wat Duitse helmen zijn ook gereed voor het plaatsen op de boot.

Deze wil ik nu eerst verder afwerken met de washes en filters.
Dat is de volgende stap waar ik me nu mee ga bezig houden.


Ook de torpedo's zijn gereed.
Deze heb ik gespoten met Vallejo air en daarna verweerd met de Vallejo washes.


Voor het geschut is ook alles binnen. Nu eerst verder met de boot en dan als die klaar is gaan we deze bouwen.....


Binnenkort dus weer een vervolg....



Up-Date: 03-06-2016



Nu de meeste onderdelen ook een kleurtje hebben kan ik verder met opbouwen.
Eerst maar eens beginnen met de washes.
Deze zijn van Vallejo die ik hier gebruik.

Eerst de stuurhut buitenkant gedaan, het binnenste gedeelte was al in een eerder stadium gedaan.







Hierna de volgende delen, de zijkanten en het dek.
Alle spanten nagelopen met de wash, hier wat extra aangezet.


Het middendek.


Het achterdek. Hierbij kan je ook zien dat de draad in de paaltjes is gespannen, de onderste eerst, hierna volgt de bovenste.


Aan de achterzijde is ook gewerkt. De schroeven zijn geplaatst.


Hierbij nog een plaatje van de zijkant. Goed te zien waar alle spanten van de boot extra naar voor komen.
Na deze wash moet ik het allemaal nog drybrushen.


Wordt weer vervolgd....


Up-Date: 12-06-2016



Na al de details van hierboven ben ik daarmee verder gegaan en daardoor zit het meeste er op en aan.
Bij deze foto het overzicht van de laatste dagen.


Op de stuurhut heb ik de ruitjes geplaatst.
Deze zijn gemaakt van de PE set die bij de boot zit.


Voorzijde.
Ik had het PE materiaal al in de primer gespoten, licht grijs, zodoende hou ik de ruiten schoon.
Alleen een wash op het PE was genoeg om hem in de kleur te krijgen.


De volgende stap is het verder detailleren van de details met pinwashes hier en daar aan te brengen.
Zo eerst nog maar eens de achterkant van de stuur hut aangepakt.


Het onderste touw had ik al geplaatst. Nu ook het bovenste touw door de paaltjes aangebracht.
Het touw gelijmd met 2 sec. lijm en daarna behandeld met witte houtlijm.


Volgende stap zijn twee torpedo's. De andere twee zijn misschien later nodig op een eventueel diorama waar ze dan op de kade liggen.
De torpedo's zijn vast gelijmd en daarna heb ik de beugels geplaatst die van de PE set komen van de boot.


Binnenkort weer een vervolg...



Up-Date, 16-06-2016



Het geschut.




































Nu de boot toch wel al een heel eind op weg is ben ik begonnen met het geschut te bouwen.

Hier heb ik een extra PE set voor gebruikt.
Een hoop gepriegel maar geeft wel wat extra's aan de boot.

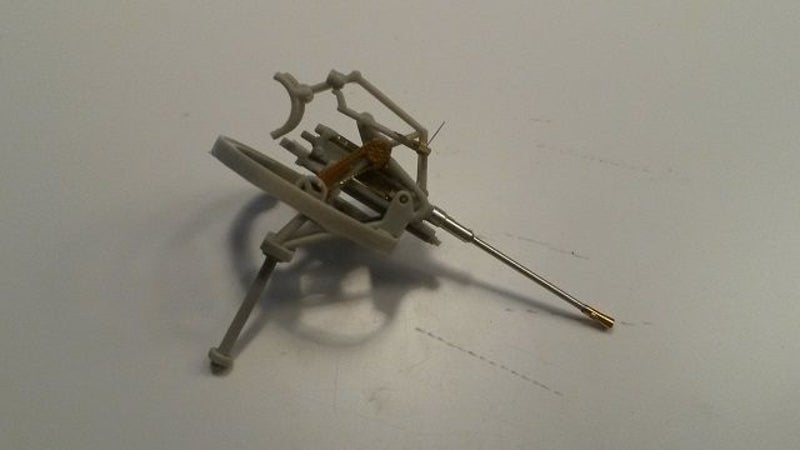

Hierboven het geschut wat op het voordek komt. Loopje is vervangen door een up-date set, een aluminium loopje.


Dan het tweede geschut, hier wat meer werk aan gehad. Deze is ook gereed voor de verf.


Het derde geschut is echt een uitdaging met al het PE wat er op en aan komt.
Eerst maar eens het schild bouwen.


Ook bij dit geschut is het loopje vervangen door een aluminium loop.
Enkele details verwijderd en vervangen door PE.

Deze is nog in aanbouw, geeft wat meer werk.....


Na nog een avondje is deze dan ook gereed.
Zo zijn ze alle drie nu gereed voor het spuiten.




Dan heb ik het voordek ook verder opgebouwd.
Het anker is geplaatst en de pikhaken ook.
Het hout is gedaan met olieverf.


Op naar meer....



Inmiddels begonnen met het verven van de guns voor de boot.
Na de primer, grijs, de basis kleuren gespoten met Vallejo air.

De hele set,


Na het spuiten alle guns voorzien van een wash en wat paintchips.





Hier en daar nog wat vuil aflopers en een lichte drybrush en dan gaan ze richting de boot.....



Up-date, 06-07-2016

De guns zijn geplaatst op de boot.
Voordat dit zo ver was heb ik de boot verder aangepakt en het laatste beetje verweren in gang gezet.
Dit is gedaan met diverse washes van Vallejo.
Na dit proces heb ik twee avondjes achter elkaar de vuil en roest aflopers geverfd. Daarna nog de paintchips.
Een avond per kant maar dan heb je ook wat,

Avond drie gevuld met het plaatsen van de guns en nog wat voorbereidingen gedaan om de boot af te ronden wat komende week gaat gebeuren.

Het verweren van de zijkant


Het midden stuk. De B staat voor de achternaam van de kapitein van deze boot, Enno Brandi.



Het geschut op de boot, voorzijde,.



Midden.



Achterdek.



Het midden dek is ook af en verweerd.

Rechts.


Links.


De boot compleet.


Verder met de laatste details aanbrengen en daarna op naar de figuren.

Binnenkort meer.....

Up-Date, 10-07-2016

Nog wat details gedaan o.a. de vlag en de lijnen gespannen over de boot.
De vlag is een decal wat bij de kit zit, zonder het swastika symbool, die ik op de boot heb geplaatst.
Ik moet even in contact met de mensen van het museum wat ze daar willen, met of zonder het symbool.



Ook de lijnen heb ik gespannen over de boot.
Op drie punten vast gelijmd met 2 sec. lijm en het touw zelf sterker gemaakt met witte houtlijm met water.





Nu de boot zo goed als gereed is ben ik ook begonnen met de figuren.
De figuren zijn van de Schnellboot crew van Italeri en 6 stuks van CMK.

De crew, allemaal in de primer gespoten.


De eerste basiskleuren zitten er op.
Begonnen met de hoofdjes en handjes. Alles geverfd met Vallejo color.


Op naar de uniformen wat de volgende stap is.....

Up-date, 18-07-2016



De volgende stap zijn de uniformen een kleurtje te geven.
Het blauw is een mix van 962 Flat blue met zwart, 2:1


Na de basiskleuren heb ik eerst de schaduw aangebracht. Dit is gedaan met een donker blauw tot bijna zwart.
De stap hierna is het inlijnen van de details.
Dit is gedaan met donker bruin en zwart.


Hierna verder met het drybrushen, een wash en de details.



Up-Date, 19-07-2016

De figuurtjes zijn gereed, zij kunnen de boot op....

Na het inlijnen heb ik ze eerst licht een drybrush gegeven met Flat blue.
De zwarte uniformen met light grey
Hier en daar een pinwash voor wat extra detail.
Daarna de highlights met een lichtere variant van al de basis kleuren.
Deze heb ik in drie verschillende tinten opgebouwd.
Daarna al de kleine details afgerond.

Wat foto's,









De boot is gereed, alleen de vlag moet vervangen worden.
Deze vlag zat bij de kit, die had ik ook geplaatst maar na overleg komt er toch een vlag op met het Swastika symbool.



Daar is het nu even wachten op, deze is besteld en dan kan die er op en is de boot klaar.
Nog even wachten dus op de eind foto's.....4

Peter.

Oktober 2016. Hij is dan eindelijk gereed.
De juiste vlag zit er op en verder is alles gereed om hem over te dragen aan het museum.
Hieronder de eind foto's van de boot.















Hierbij wil ik iedereen bedanken voor hun op en/of aanmerkingen.
Ook de tips en hints waren zeer welkom, dank voor alles.
Bedankt allemaal voor de leuke reacties.



Groeten, Peter
