Cromwell Mk-IV

Hierbij het bouwverslag van deze Tamiya kit, de Cromwell Mk-IV.
Ik gebruik hierbij enkele up-date setjes.
Van Aber gebruik ik 2 PE setjes.
Van Black dog een Stowage set uitgebreid met de Hessian camonet koepel.
Van Hobbyboss gebruik ik de tracks.




 UP-DATE:  28-12-2013

Wat info over de Cromwell:

Cromwell MK IV


Type: Lichte tank.
Doeleinden: Divers, anti-tank en infanterieondersteuning.
Ontwikkeld in: Groot-Brittanniƫ.
Geproduceerd in: 1943.
Bemanning: 5 personen.
Bewapening: 1x75 mm kanon en 2 Machinegeweren van7.62 millimeter.

Verwante types


Deze tank is voor deel vervaardigd op het onderstel van een crusadertank. De bepantsering en de geschutskoepel zijn echter veranderd evenals de motor van dit voertuig.

Afmetingen en gewicht


Lengte: 6.35 meter
Breedte:-
Hoogte:-
Brandstof:-
Vermogen: 600 pk.
Gewicht: 28 ton.
Overschrijdingsverm.:-
Waadvermogen:-
Snelheid verharde weg: 52 kilometer per uur.
Actieradius verharde weg:265 kilometer.

Uiterlijk


Naast de bovenstaande kenmerken heeft ook ieder voertuig specifieke uiterlijke kenmerken. Hieronder worden per tankonderdeel specifieke uiterlijke eigenschappen benoemd.

Toren
De geschutskoepel van dit voertuig is hoefijzervormig en naar voren geplaatst. De koepel loopt aan alle kanten
recht naar beneden. Aan de bovenkant is de koepel ook hoefijzervormig en licht gebogen. Rechtsachter op het
koepeldak is een luik geplaatst welke rond van vorm is. De voorkant van de koepel is een vlakke rechthoek. Aan
de zijkant van de koepel bevinden zich soms gereedschapskisten.

Kanon
De loop van het 175 mm kanon is vrij kort en steekt niet voor het voertuig uit. Deze korte loop is geheel glad en
bevind zich in een soort rechthoekig gat dat in de koepel is aangebracht.

Tankromp
Dit pantservoertuig is vrijwel geheel tussen de rupsbanden in gebouwd. De achterzijde en de voorzijde lopen
schuin af. De twee zijkanten lopen recht. Het voertuig is erg hoekig van vorm.

Loopwerk
Dit militaire voertuig bezit 5 loopwielen.

Deze tank werd in WW2 door de Britten gebruikt. Er werden in totaal 3475 van geproduceerd. Vanwege het
lichte gewicht dat werd veroorzaakt door de lichte bepantsering, die op de meeste plaatsten 76 mm was, moest
dit voertuig het vooral hebben van de snelheid en wendbaarheid waarmee het zich voortbewoog.


De bouw,

Ik ben begonnen met het onderstel te bouwen. Hierna de fenders van de bovenzijde verwijderd omdat dit word vervangen door de PE set van Aber.


De voorzijde met een deel van Blackdog. Hier ligt het Hessian camonet op.


Op naar een volgende up-date.....

UP-DATE: 08-12-2013

Bij deze up-date ben ik verder gegaan met de fenders.
Links zat er al op, rechts heb ik op een andere manier gedaan, niet een voor een maar in z'n geheel.
Aldoende leert men zal ik maar zeggen...


Mijn "walking-desk" met alles er op en er aan.....


De fenders gemonteerd, op naar de schermen voor en achter.


De schermen gemonteerd, alleen de zijschermen zijn van de kit zelf.


Andere zijde,


De voor schermen. De stowage kist is ook geplaatst op de schermen.
Deze is gemaakt van PE van een extra set die ik hiervoor heb aangeschaft.
Deze set is van Wings en Wheels Productions.
De tank komt met links naar voor te staan op het diorama en daarom wil ik aan deze kant meer detail laten zien.
De twee stowage boxen rechts blijven dicht en gebruik ik van de kit zelf.


De achter schermen. De kap over de gril aan de achterzijde is nog niet af, hier komen nog wat strippen om, aan en in....


De voorkant is bijna gereed, alleen nog de spiegel die rechts komt moet er nog op.
Die maak ik maar als laatste, het is nog al een teer ding.


Dat was het voor nu, nog een hoop te doen.....

 Up-date, 22-12-2013

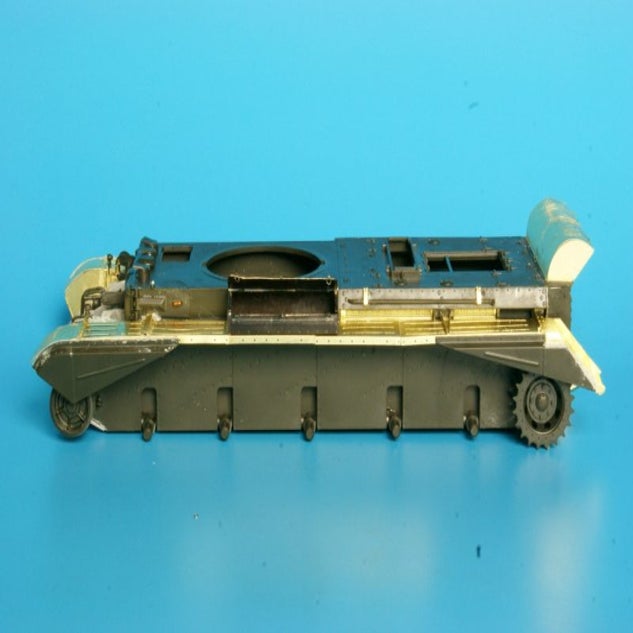

De romp is zo goed als gereed. Het gereedschap is geplaatst, de kit onderdelen gebruikt e vast gezet met PE.
Hier en daar nog wat beugels en hoekjes geplaatst.

Hierna begonnen met de koepel.
De onderzijde moet nog worden aangepast aan de romp.
De opbouw is gedaan met onderdelen van de kit zelf aangevuld met Pe en wat scratch bouw.


Op de achterzijde tegen dit schot komt nog een grote kist, ook een resin deel.


Voordat we verder gaan, even snel kijken hoe het staat. Wel een stoere bak zo, toch....


Nog een hoop te doen dus op naar weer een up-date....

UP-DATE 28-12-2014

Dit is de laatste up-date voordat ik hem ga spuiten.
De koepel is nu ook af, de loop afgewerkt met de mondings rem.
De bak naast de loop heb ik vervangen door het deel van de kit zelf.
Het resin gedeelte was niet goed uit te frezen zodoende heb ik hem vervangen.

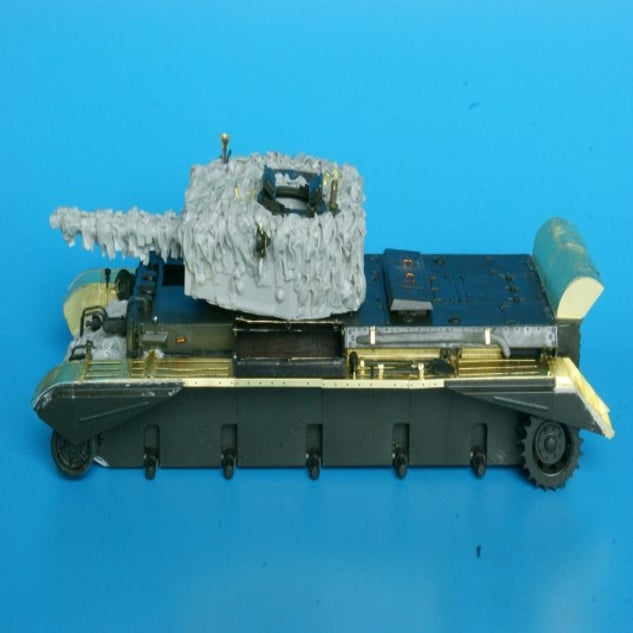

Hierna alles geplaatst om eens te kijken hoe het staat, ook even gekeken of de koepel goed staat.
de onderzijde van de koepel had ik afgewerkt zodat dit past op de romp.


Dat was de bouw voor nu.

De stowage is inmiddels ook geplaatst op stokjes. Zo kan ik ze goed vast houden om het te verven.
Al de stowage wordt geplaatst als de Cromwell helemaal gespoten is.

Voordat we beginnen met het model te airbrushen hierbij nog een foto met de meeste stowage geplaatst.


Dan kunnen we u echt naar de spuit.....

UP-DATE 23-04-2014

De airbrush is er bij genomen, we zijn begonnen....

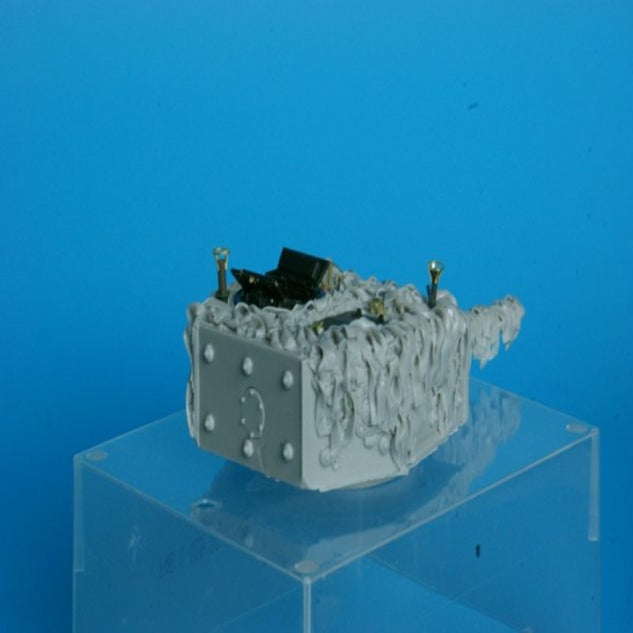

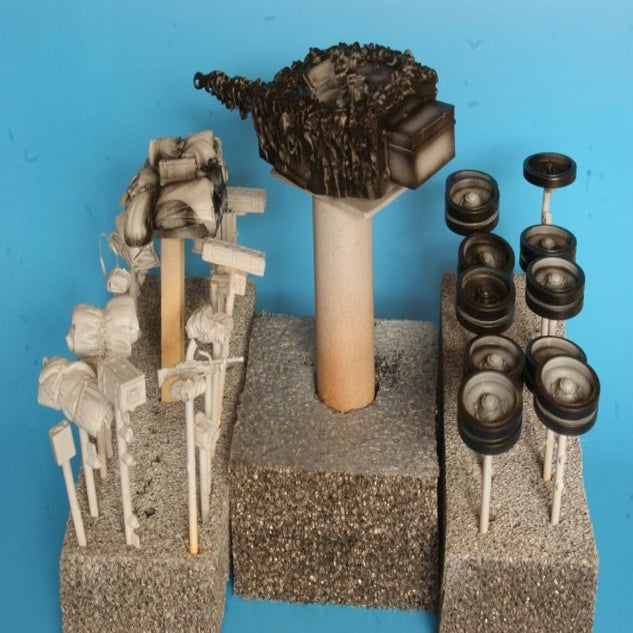

De Cromwell gespoten in een grijze primer.
Hierna met Matt zwart van Vallejo-air alle randen en hoeken gespoten.
Het camo net is geheel Matt zwart gespoten, zo krijgen we een donkere schaduw tussen het jutte.

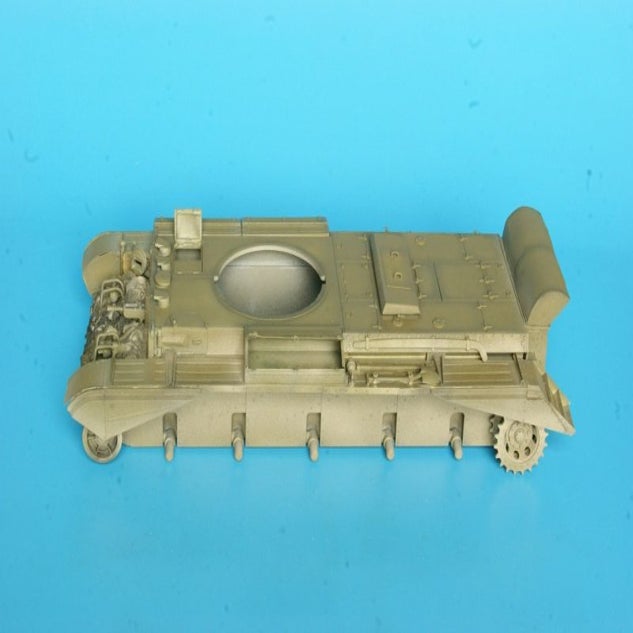

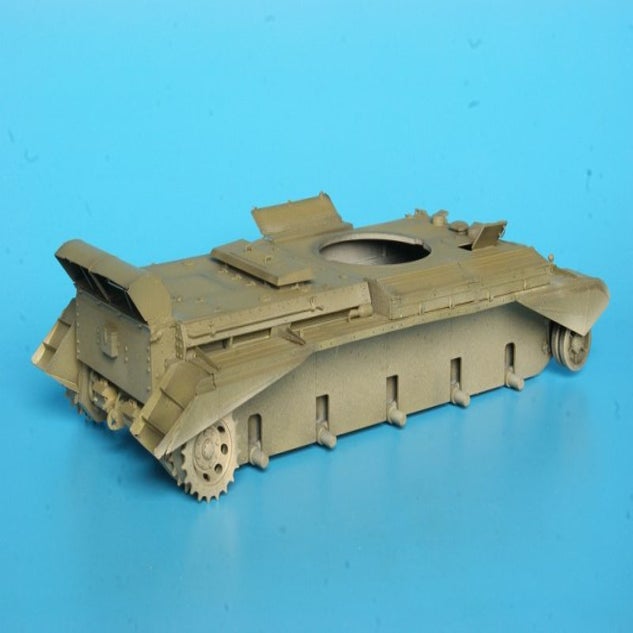

Na deze stap heb ik het geheel in de basis kleur groen gespoten.
Dit is een mix van Vallejo-color 888 en 924.


Na deze stap heb ik de panels wat lichter gespoten, iets meer 924 toegevoegd aan de basis.

De onderzijde is voorzien van een zandkleur, voor het benodigde stof.


Hierna eerst de details verven, dan het camo net....

Binnenkort meer....

Up-Date 09-05-2014

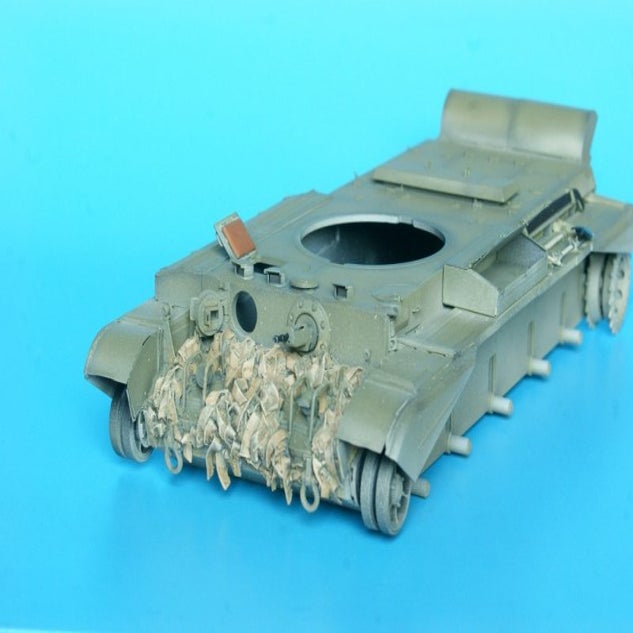

Na de donkere basis heb ik het camo net voorzien van de basis kleur.
Deze heb ik opgezet met een drybrush van Humbrol 26.
Zo hou ik de donkere diepte en schaduw.
Na deze drybrush wat kleinere details ook in die basis kleur gezet.


De koepel heb ik ook op deze manier gedaan, met Humbrol 26.


Nu eerst een vernis laagje er op zetten, dan verder met het verweren.

Binnenkort het vervolg.

Up-date 14-06-2014

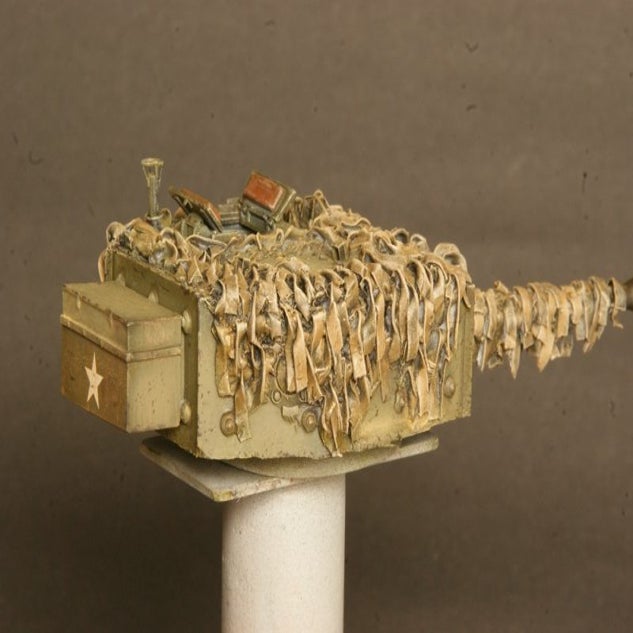

Nu de koepel zijn vernis laagje heeft gehad ben ik begonnen met verweren.
Eerst een donkere wash voor de diepte en schaduws.


Hierna de beschadigingen en wat stof.
De ster op de achterzijde is geplaatst op een glans vernis ondergrond met set en sol.
Hierna een matt vernis laagje er op voordat ik verder ben gegaan met verweren.

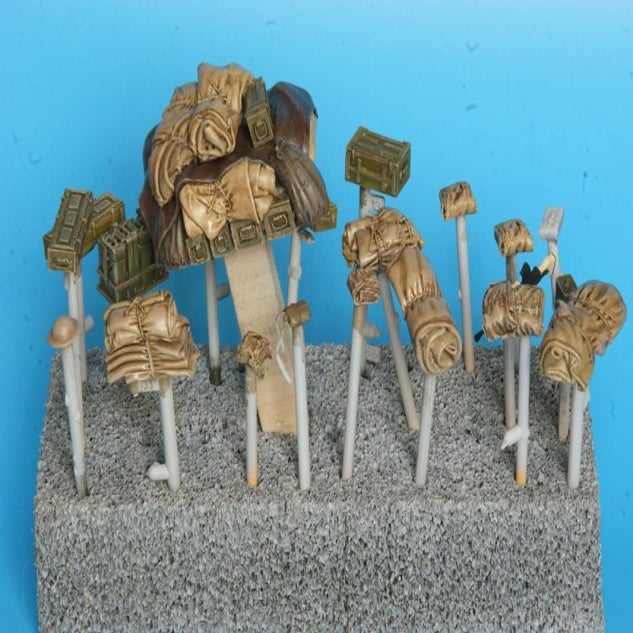

De stowage is ook allemaal voorzien van diverse washes. Hierna een lichte drybrush.


De wielen zijn voorzien van een donkere wash.

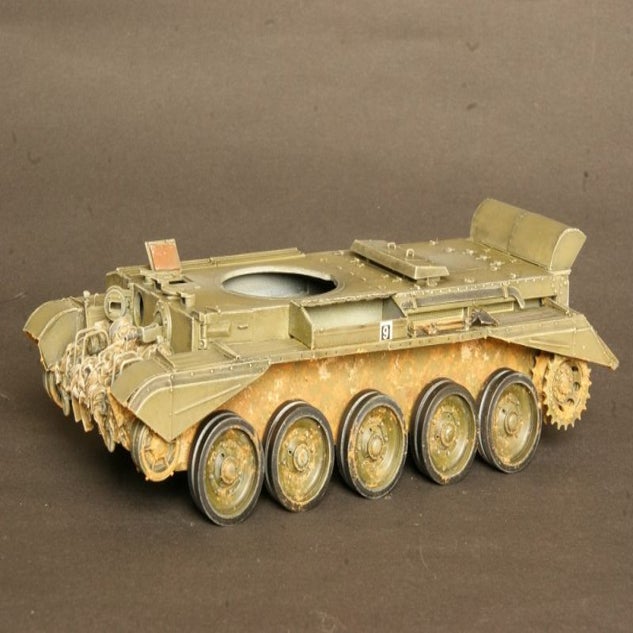

De wielen zijn geplaatst nadat ik een eerste laag pigment poeders heb opgebouwd.
Na deze opbouw ga ik het nog wat lichter maken d.m.v. wat andere kleuren.


Nu eerst de tracks van Hobby Boss.
Een partij losse schakels eerst allemaal schoon maken van giet resten en dan in elkaar lijmen.
Eerst wat lange rechte stukken gemaakt en die goed laten drogen.
Het stuk dat om het voorste en achterst wiel komt heb ik in elkaar verlijmd, even laten drogen en daarna gelijk om de wielen geplaatst. Dit heb ik zo gedaan omdat ze dan nog iets flexibel zijn en zo goed om de wielen zijn te plaatsen. Daarna de rechte stukken hier aan verlijmd.
Nadat het goed droog was heb ik alles in de verf gezet, eerst een primer en dan de basis geverfd met 822 van Vallejo.
Daarna de pigment poeders aangebracht en gefixeerd met pigment binder.
Nadat dit droog was nog enkele plaatselijke washes aangebracht.
Nu dit goed laten drogen en daarna eens kijken hoe de pigment kleur op droogt zodat ik misschien nog wat aan de kleur kan veranderen.....

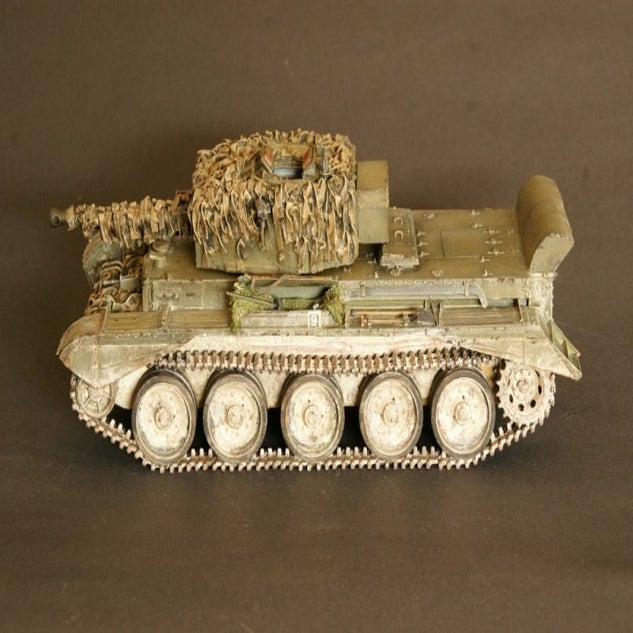

Hierna de koepel geplaatst en voorzichtig begennen met wat verf beschadigingen aan te brengen.
Ook de gereedschap kist aan de linker zijde verder opgebouwd.




Het onderstel vind ik nog wat te licht, is ook wel iets overbelicht met de foto's, maar dit ga ik nog wat veranderen.

Op naar de volgende stap....

Up-Date 21-06-2014

Ik ben voorzichtig begonnen met de stowage te plaatsen.
Het meeste is verlijmd met 2 sec. lijm.
De sleep kabel is ook geplaatst. Deze is van Eureka XXL.
De basis is geverfd, hierna nog afwerken met een wash.


Ik ben nog bezig met wat extra klein spul om er nog aan toe te voegen.
Daarna kan ik een begin maken met de figuren.

Op naar de volgende up-date.....
