M4 High Speed Tractor



Dit is de Hobbyboss kit van de M4 High speed Tractor.

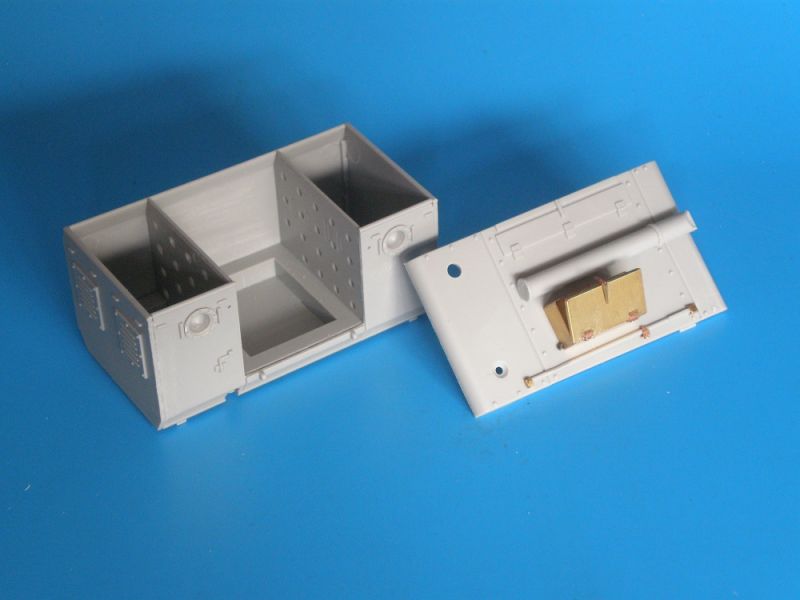

Dit is de inhoud van de kit en ik gebruik een PE setje van Eduard voor wat meer detail.


De M4 HST wordt uitgevoerd in een "Whitewash" schema.

De kit, 82408, bestaat uit 267 delen, licht grijs plasic, 16 doorzichtige delen, een set PE voor de gril, T48 tracks en maskers voor het verven van o.a. de ramen.

De Eduard PE set is 36072.

Binnenkort het eerste verslag...



26-10-2014

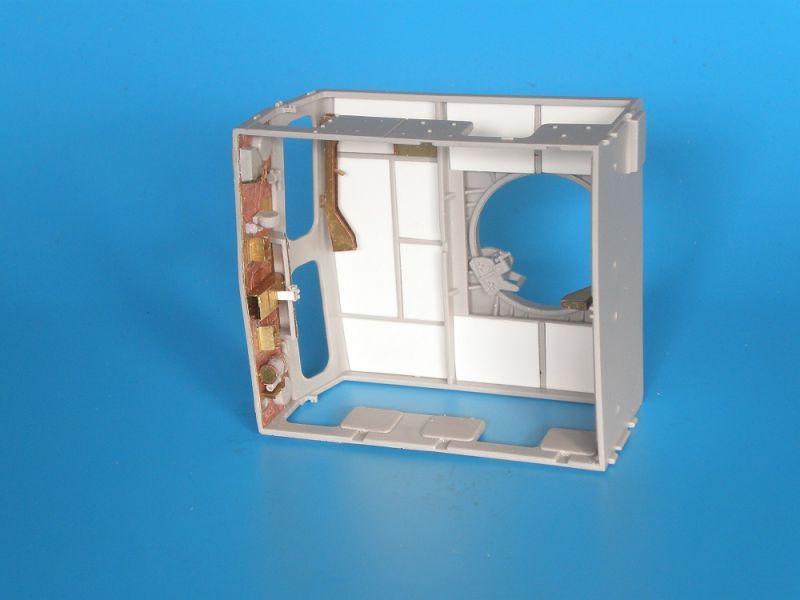

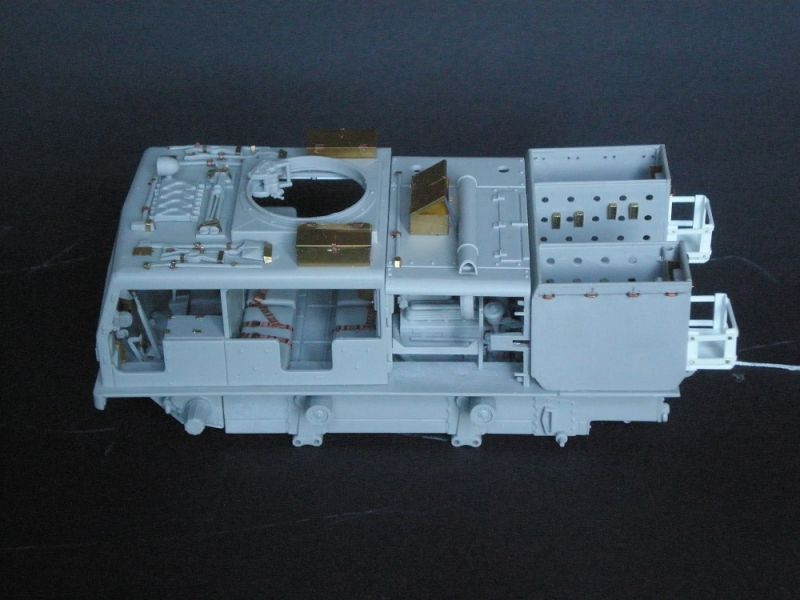

We zijn op weg. Een begin gemaakt met de opbouw van het frame.
Ook gelijk het PE er bij genomen.
Eerst de binnenkant van de cabine en de opbouw van het frame afronden, verven enz, dan de verdere opbouw.






Inmiddels verder gegaan met de opbouw, nog een hoop te doen.....

Binnenkort meer.

Up-date 2     21-11-2014

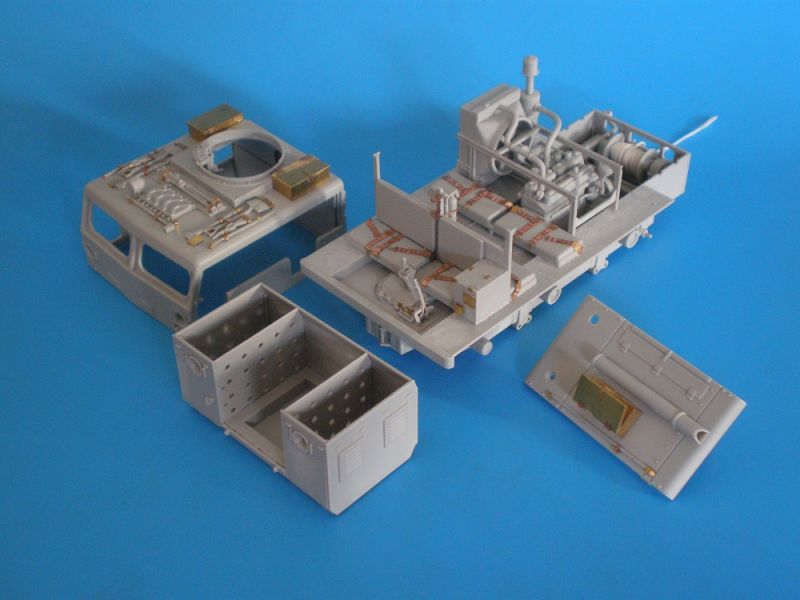

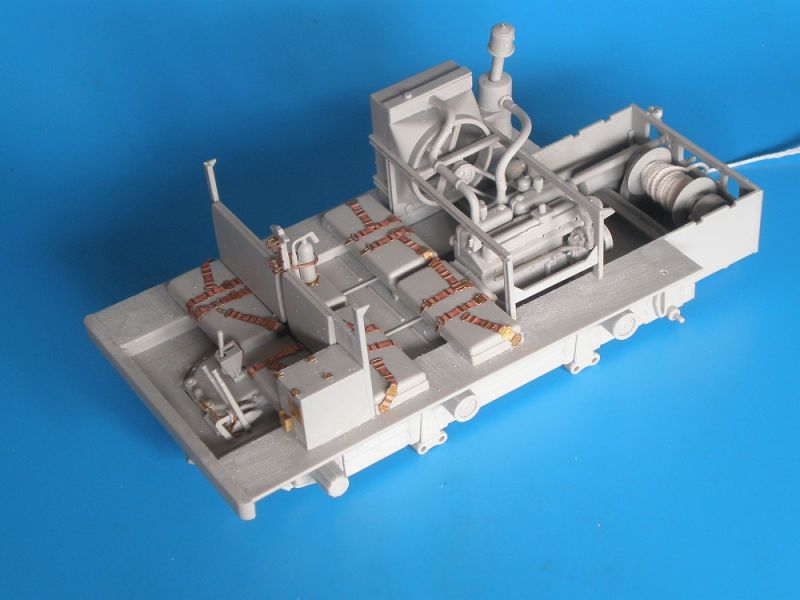

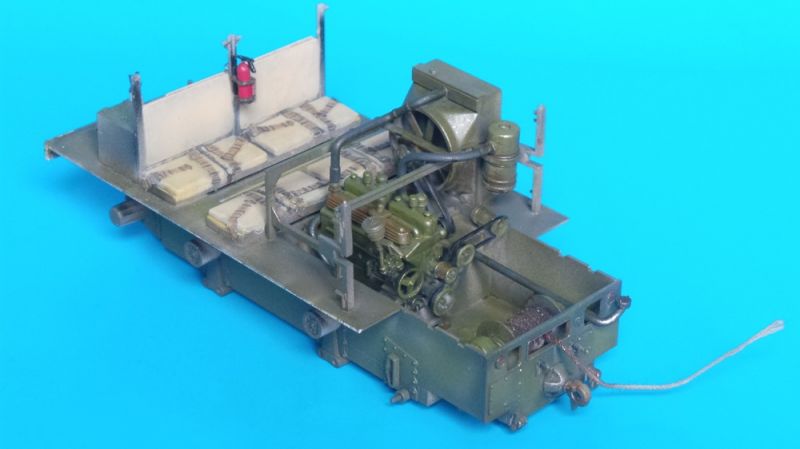

Iniddels ben ik verder gegaan met de verdere opbouw van het frame.


Al de delen zijn gebouwd maar worden apart afgewerkt en gespoten.


Het meeste PE zit er op.

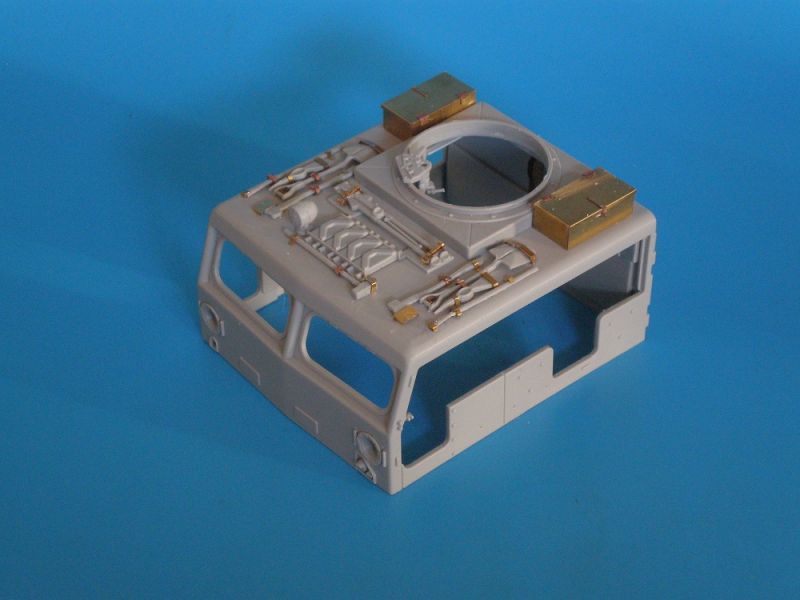

Alle PE op en in de cabine is ook geplaatst.
Deze is gereed voor de verfspuit.


De binnenzijde is ook afgerond. Het plafond is afgewerkt met Evergreen plaat.

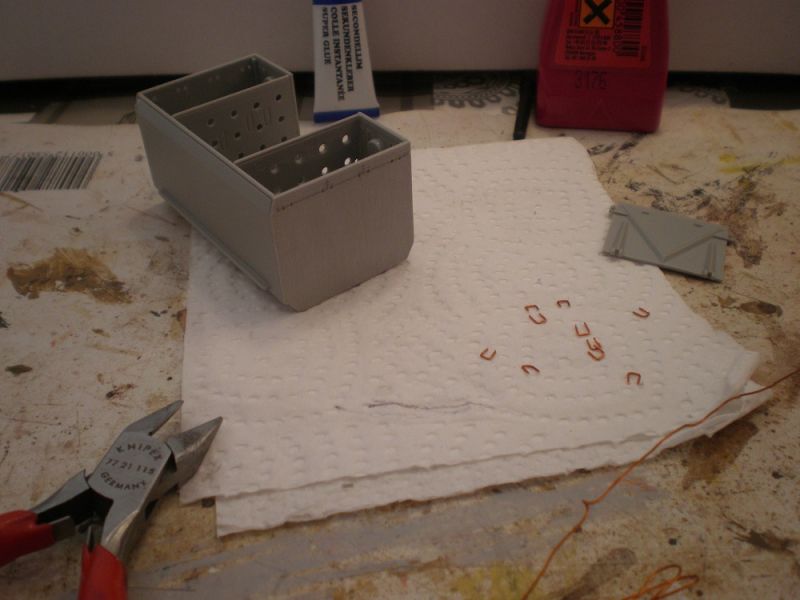

De ammobox achterop wordt iets gewijzigd. Hier komen twee extra rekken op voor jerrycans.
De bovenzijde wordt afgewerkt met een canvas cover.


De ammobox krijgt koperen grepen, hier wordt het canvas doek aan vast gemaakt.


In de ammobox komt alleen veel stowage, geen ammo. De klep blijft ook open zoals hier op deze foto.


Alle delen zijn gereed. Inmiddels staat alles in de primer. Ik ga eerst de binnenzijde van alle delen verven. Daarna samen stellen en dan ga ik de buitenkant doen.

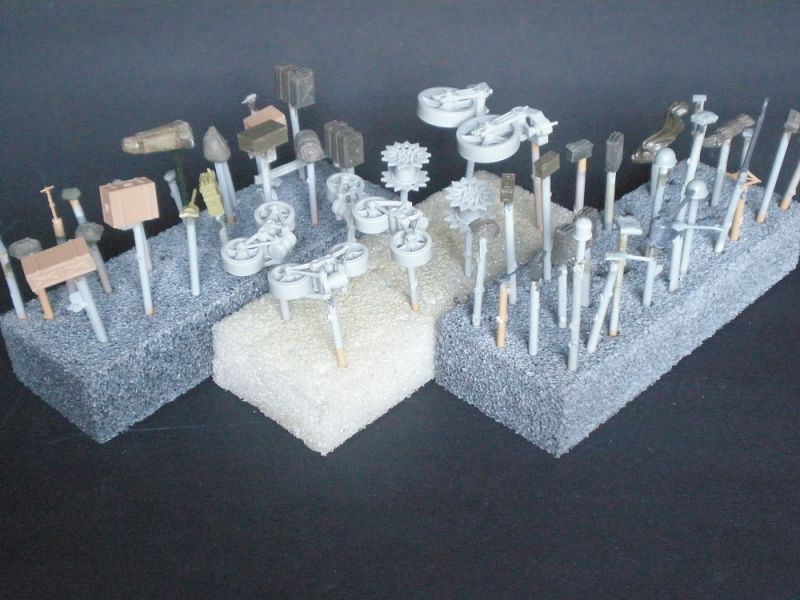

De HST krijgt veel extra's. Dit is allemaal afgewerkt en op stokjes geplaatst zodat dit goed te verven is.


Update 30-11-2014

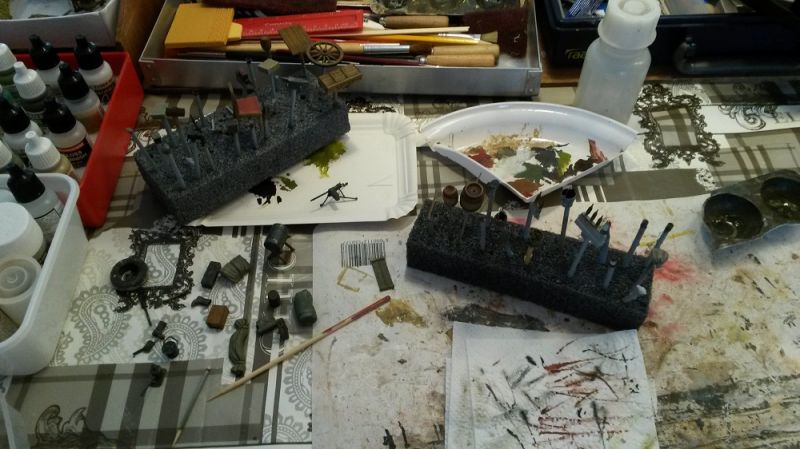

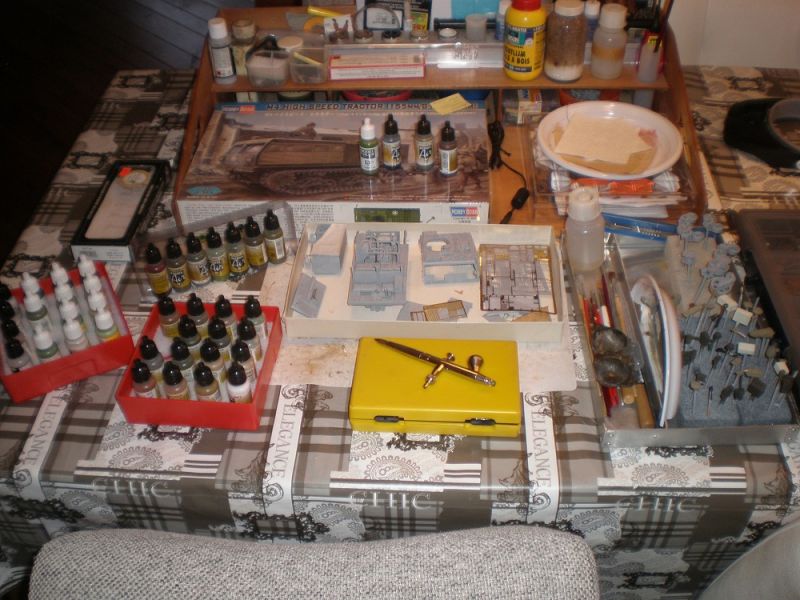

De opstelling voor vandaag....

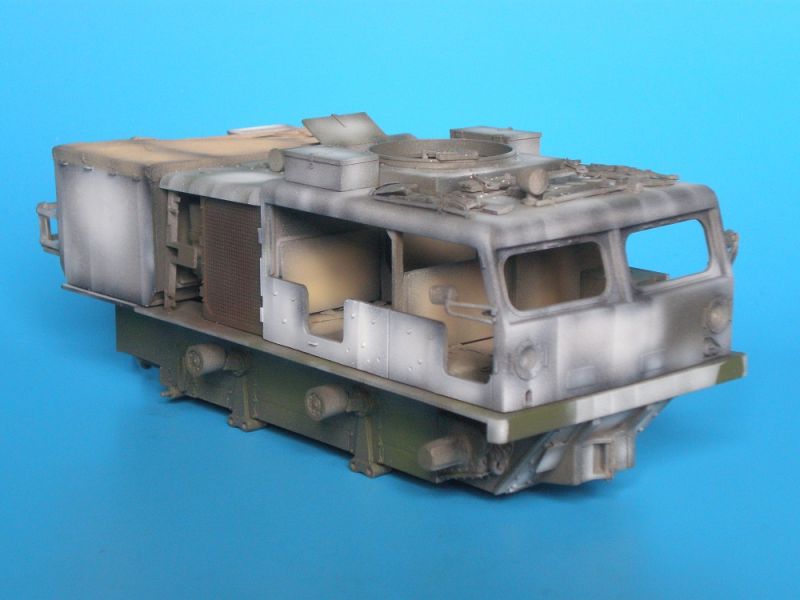

Na de primer ben ik begonnen met pre-shaden. alle panel lijnen, randen, hoeken enz... Dit voor het verweer proces en de schaduw in het model naar voor te halen.

Hierna begonnen met groen aan de binnenkant en de buitenkant waar decals komen.

Daarna wit over het hele model waar ik de whitewash wil hebbebn, de voorkant, de zijkanten en het dak

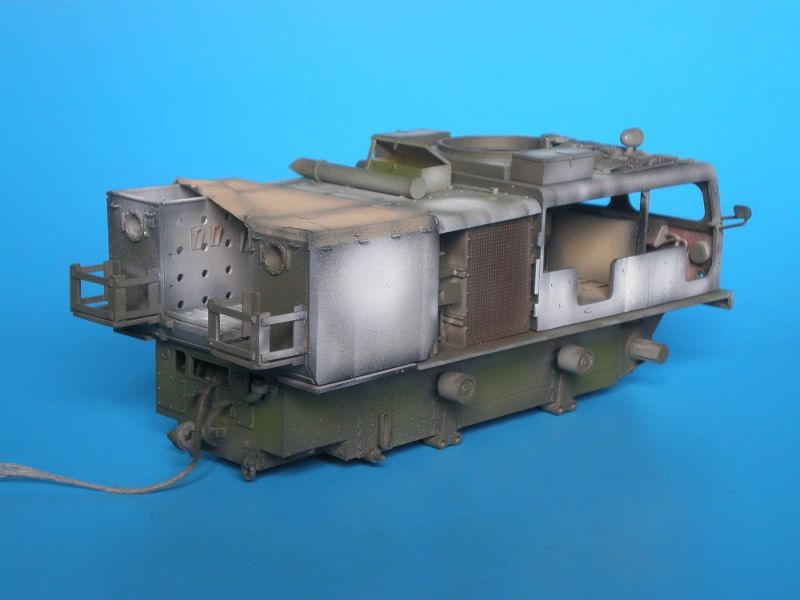

Daarna de details verder gespoten zoals de deuren, roosters enz...


Een serie foto's van het proces tot nu toe...


Op het dak ging het even mis met spuiten. Even wat gepruttel en spetters. Daar baalde ik van maar is achteraf wel te herstellen. Het meeste zit op de spare-track en tooling en de rest kan ik wel onder handen nemen met het verweren.
Nu verder met de decals en de kleine details aanbrengen en verven.



Binnenkort het vervolg....



Update 20-12-2015

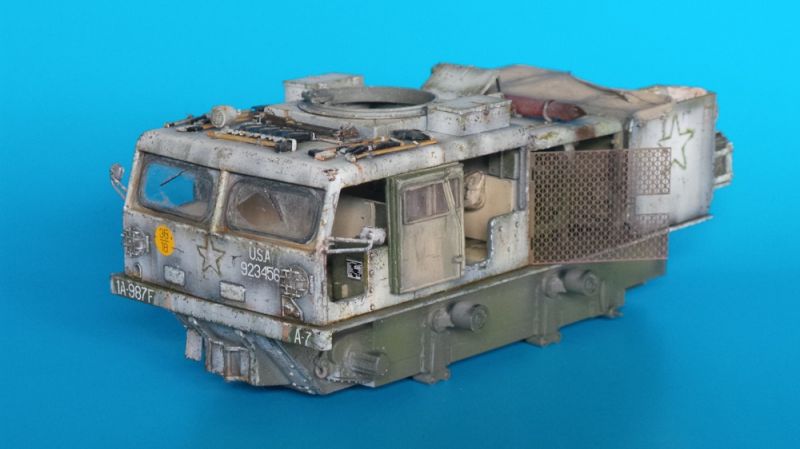

Bij deze zijn we weer een stapje verder met de cabine. De details zijn geverfd. Enkele delen geverfd met wit om meer detail naar voor te halen.

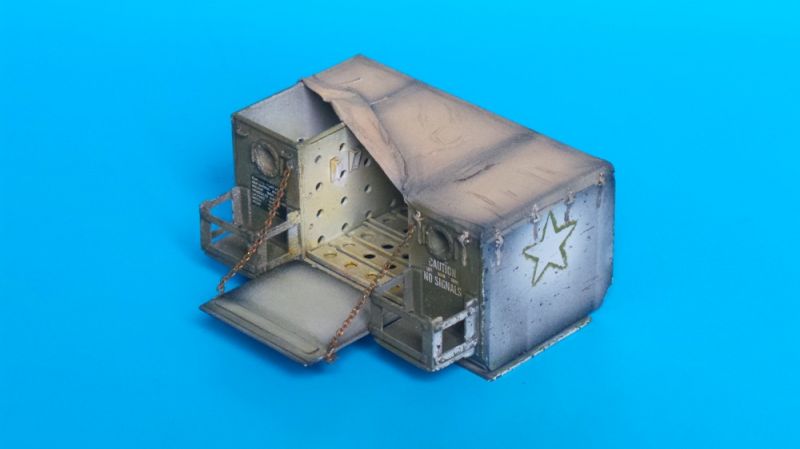

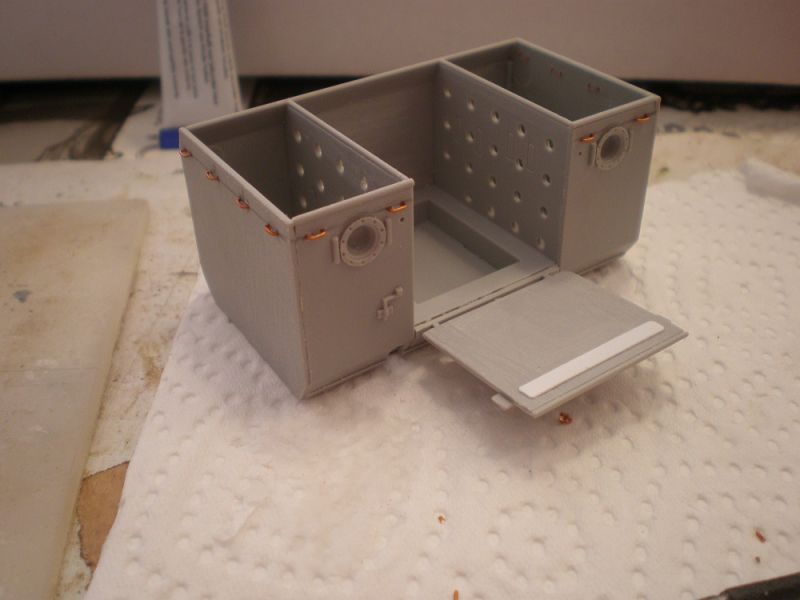

 De ammobox is verder afgebouwd. De klep en de kettingen geplaatst, geverfd en verweerd. De ster is gedaan met een stikker, daar omheen geverfd en de stikker verwijderd.

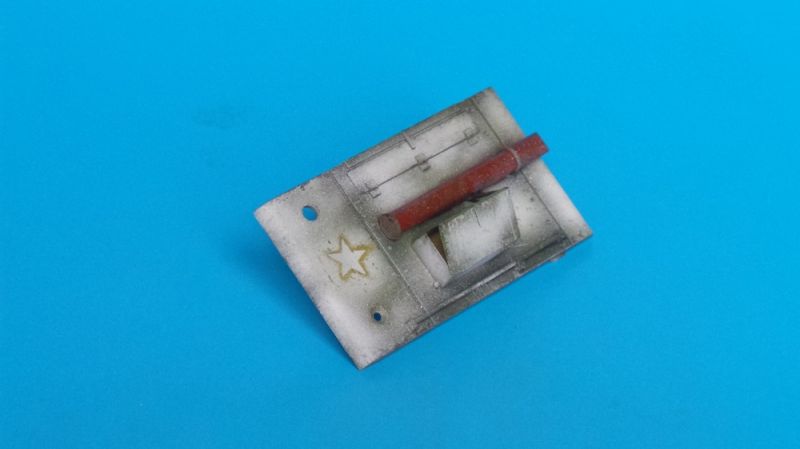

 Het motor dak is ook op deze manier gedaan. De verdere details komen er nog bij.




 De cabine binnenkant is zo goed als gereed, nog wat chippen en verweren maar wil die niet te "overdone" doen. Daarna komt er nog wat stowage op de kussens.

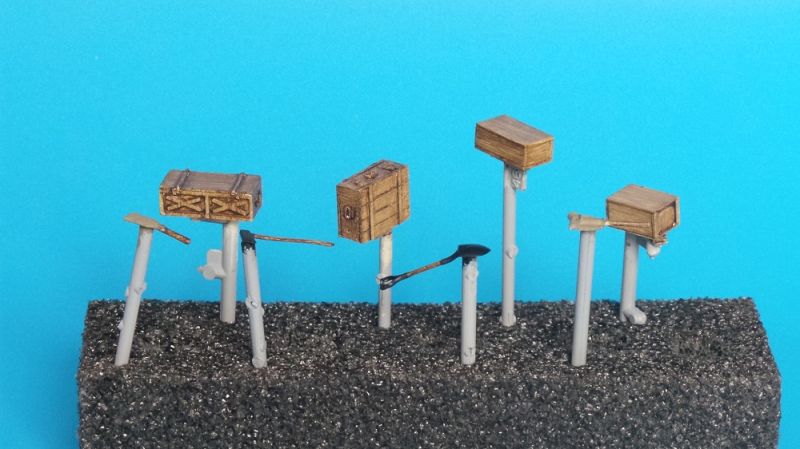

 Ook druk geweest met de kisten. Op een lichte acryl ondergrond de kisten afgewerkt met olieverf. Nog bij enkele decals er op en dan kunnen zij geplaatst worden.




De wielen hebben ook hun basiskleur gekregen. De rubbr delen zijn inmiddels ook gedaan.





Binnenkort het vervolg.....


Up-date 01-01-2015

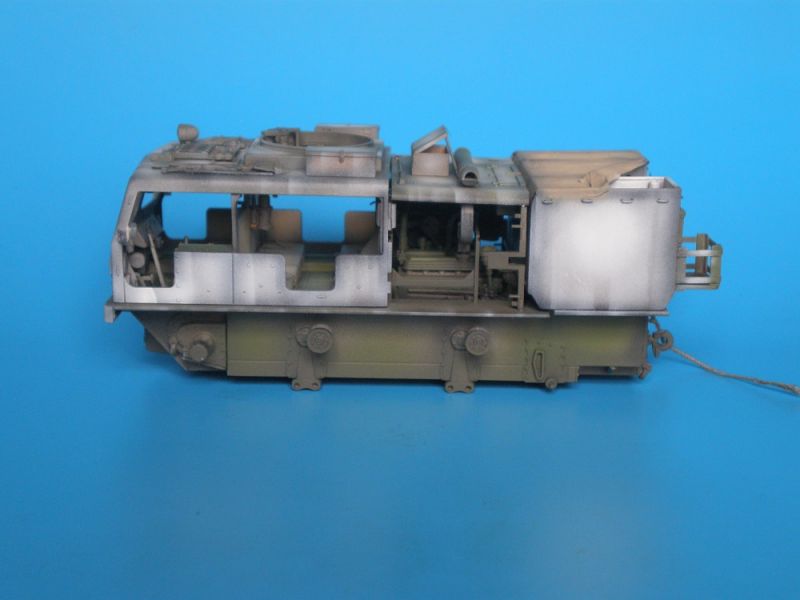

Nu de cabine, de ammobak en het dak klaar zijn kan ik beginnen met alles samen te bouwen.

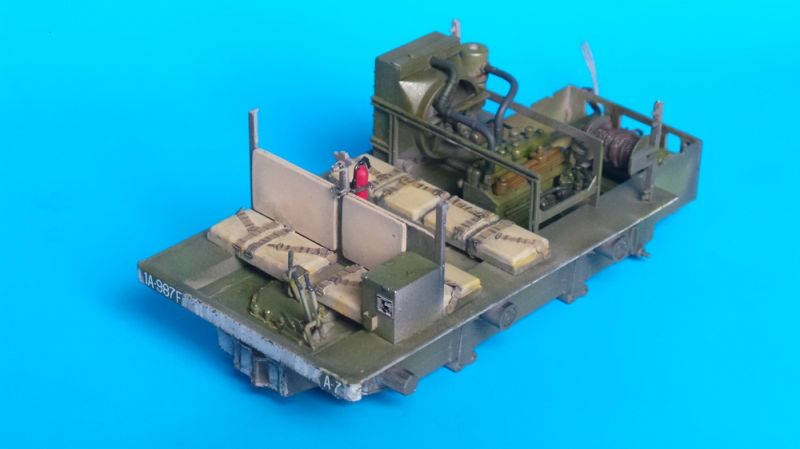

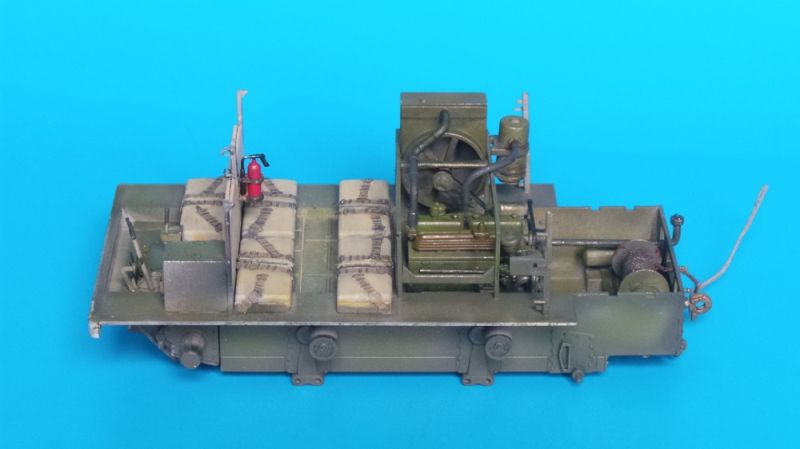

In de cabine wat stowage geplaatst. Daarna alles samen gebouwd.

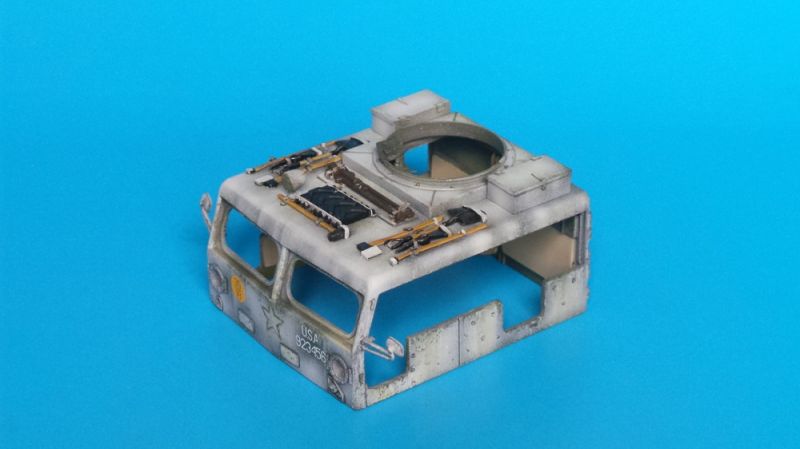

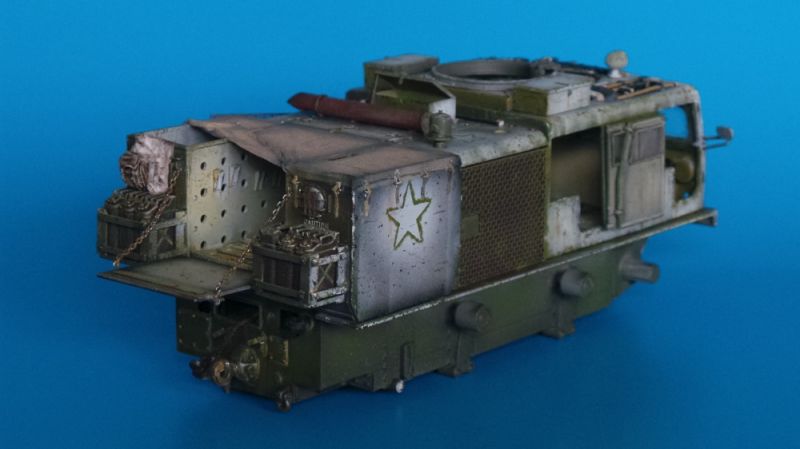

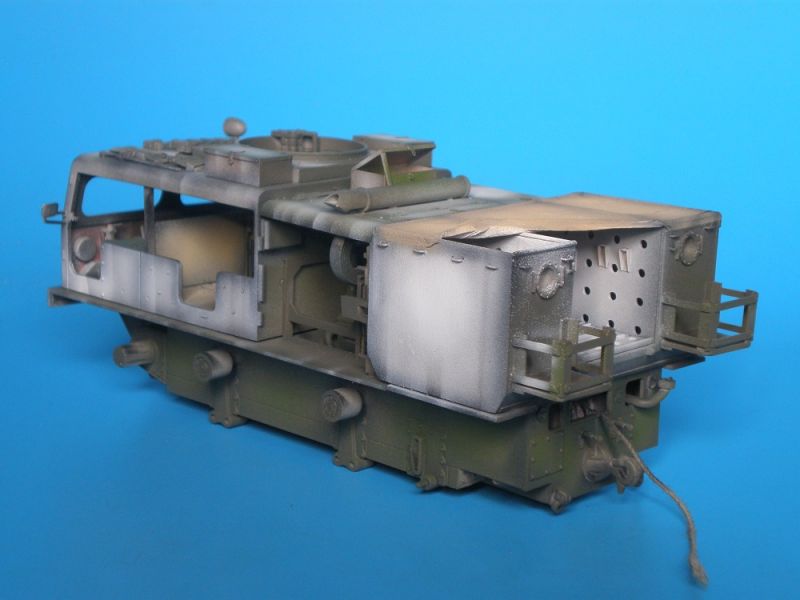

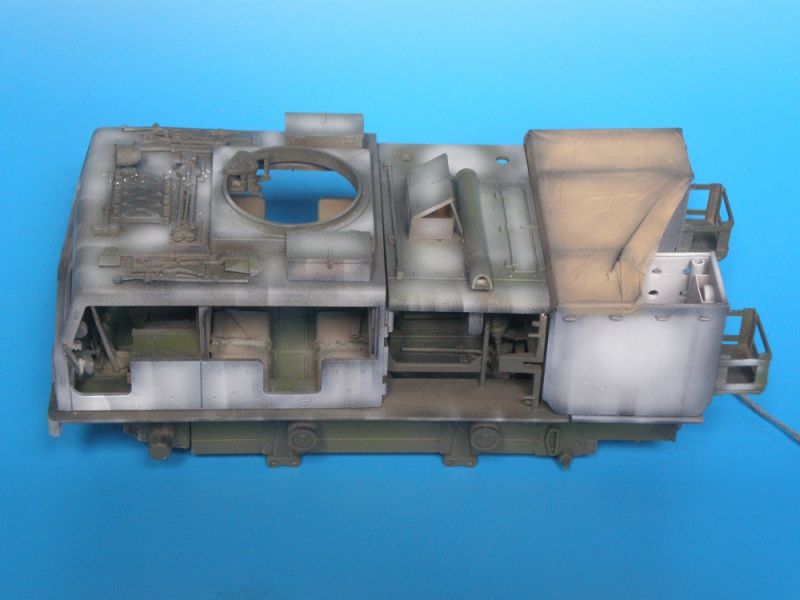

De bovenzijde is verder opgebouwd. De cabine deuren geplaatst, lampen met de bescherm roostersen het rooster voor de motor.






Het rooster aan de rechterkant blijft dicht, de linker hou ik open.


De cabine deuren echts blijven wel open.

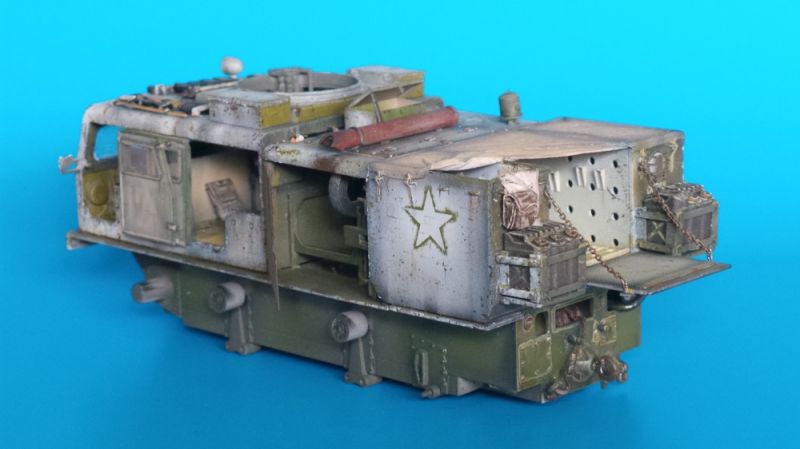

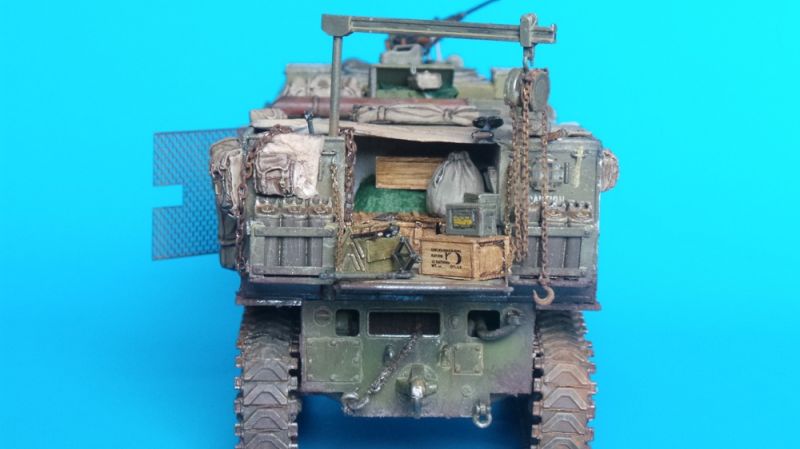

Aan de achterkant heb ik de jerrycans geplaatst. Deze had ik al geverfd voordat ik ze geplaatst heb.


De ammobox moet nog gevuld worden met wat kisten en stowage.

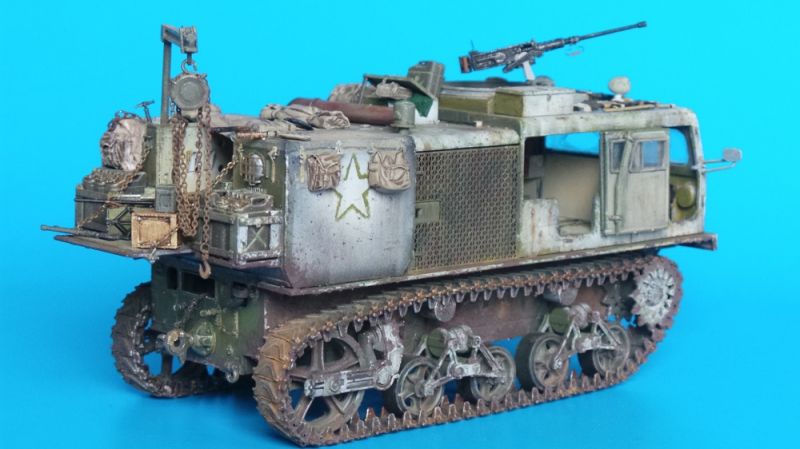

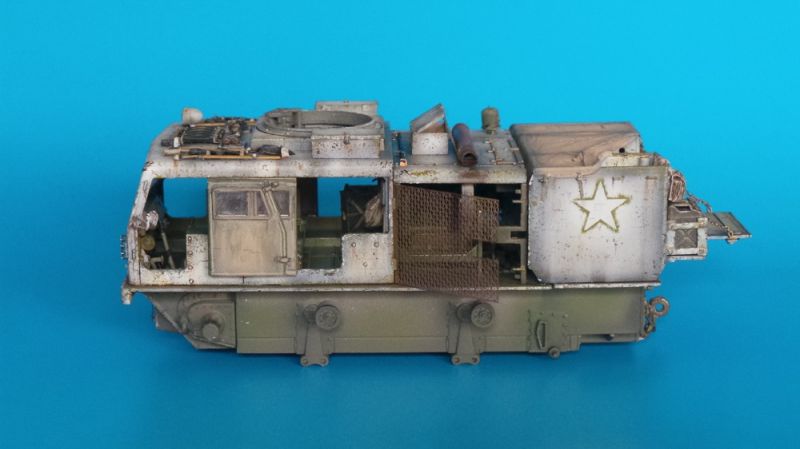

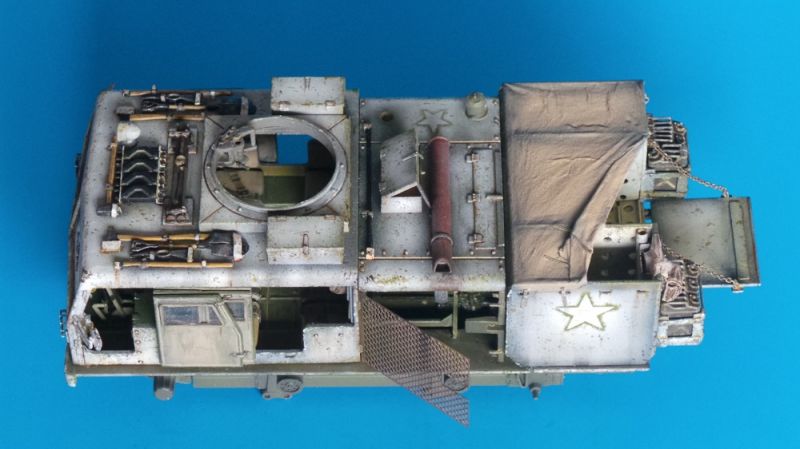

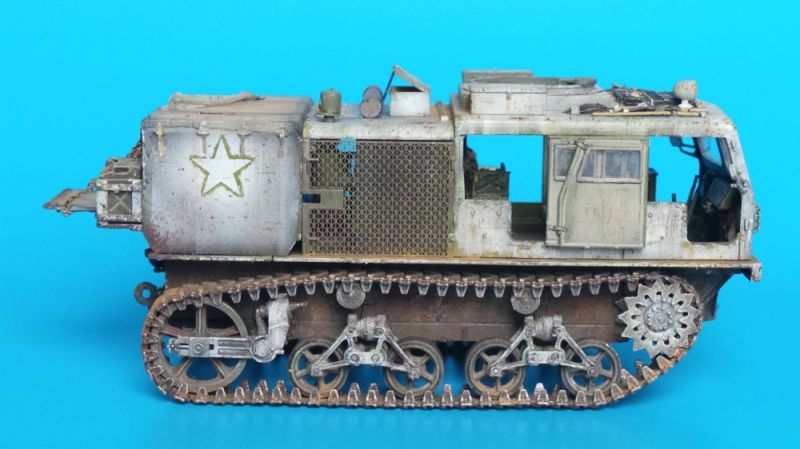

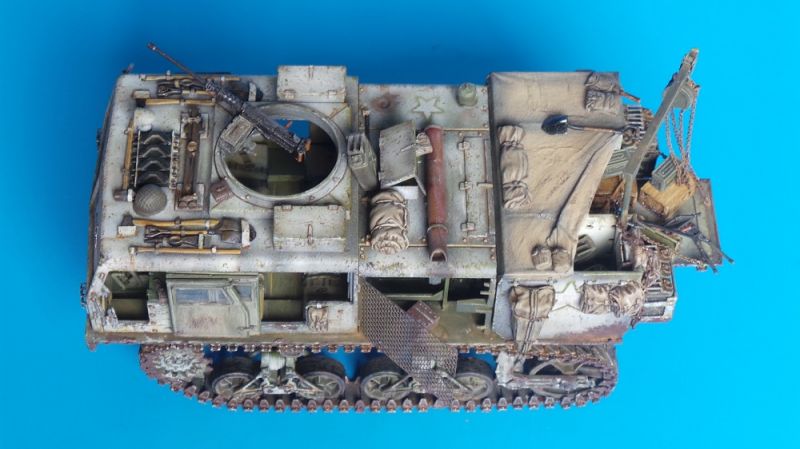

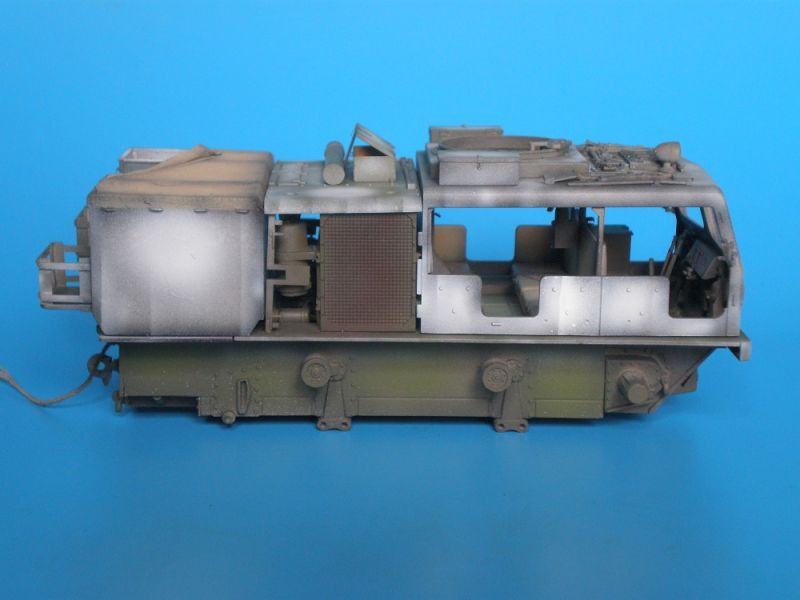

De bovenzijde is verder afgewerkt. Na het laatste vernis laagje nog wat filters en lokale washes plaatsen en verder met verweren.

Binnenkort weer een up-date....

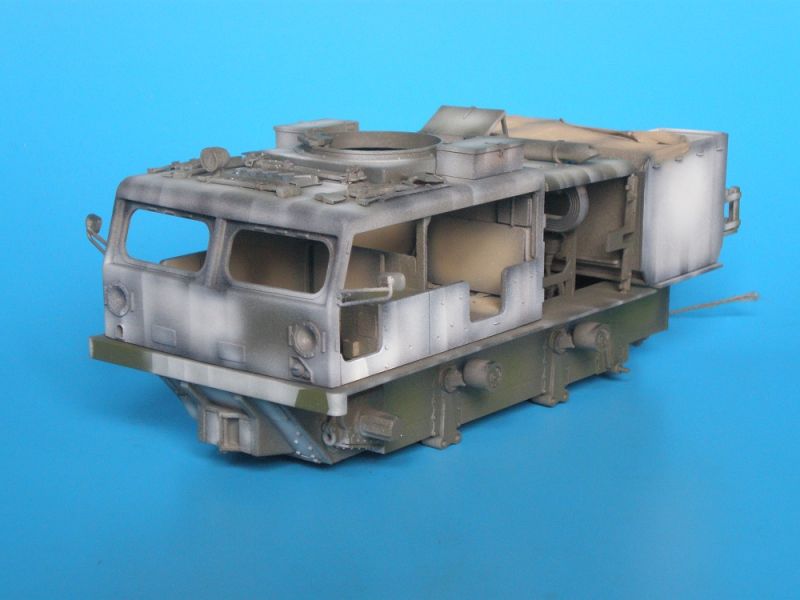

Begonnen met het onderstel.

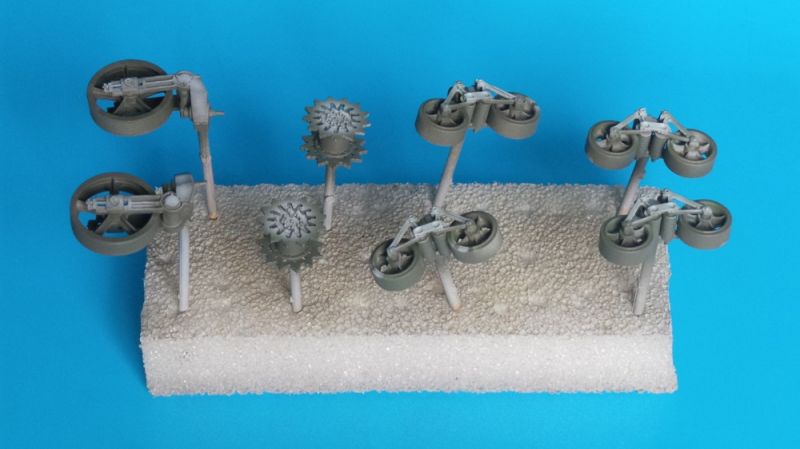

Hier is eerst een laagje Vallejo texture pasta op aangebracht wat ik gemixed heb met een donkere kleur bruin.

Daarna ook wat donker bruine pigment poeders toegevoegd.




Als dit goed droog is wil ik nog iets meer kleur aanbrengen met andere kleuren pigment om wat meer variatie in kleur te krijgen.

Daarna kunnen de tracks er op die ik inmiddels al in de basis kleur geverfd heb.



UP-date 25-01-2015












De tracks zijn geplaatst. Ik vond ze eigenlijk iets te groot en heb toch even moeite mee gehad om ze te plaatsen. Ik heb de tracks gebruikt die bij de kit zitten.




Nadat ik de tracks wat strakker heb gezet, zie het verschil met de twee foto's hier boven, ben ik begonnen met al de stowage te plaatsen. Zo ziet het er in ieder geval wat meer levendig uit, toch....


Klik hier om een tekst te typen.




Op de laad klep staat het ook lekker vol.....

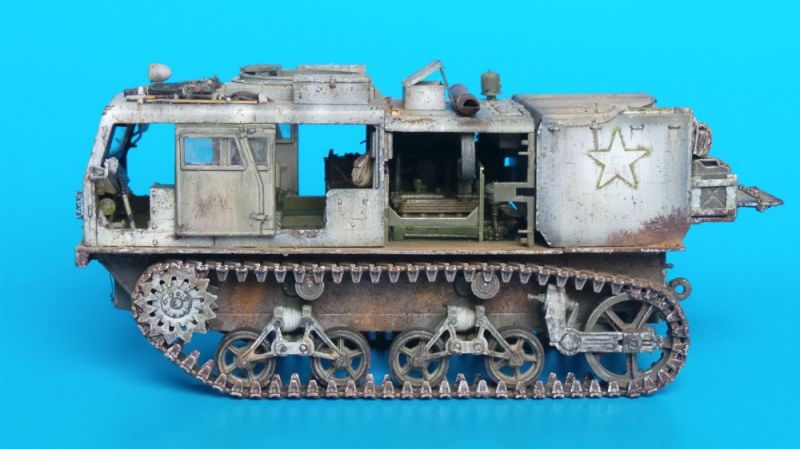

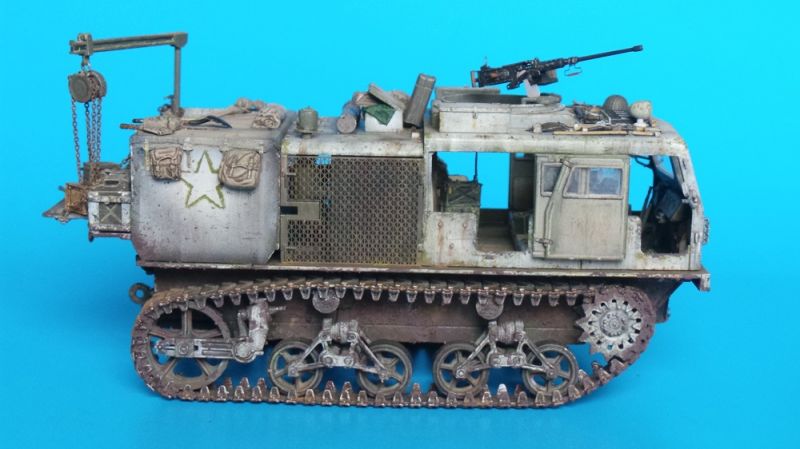

De bovenkant nog voorzien van wat extra washes. Ook al de hoeken, gaten, randen extra gedaan.

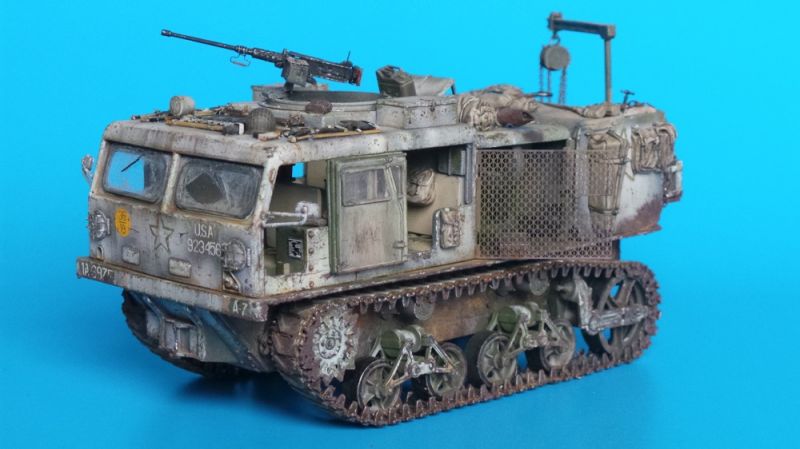

Nu de High Speed Tractor een eind op weg is ben ik begonnen met een figuur en de voorbereidingen voor het diorama.

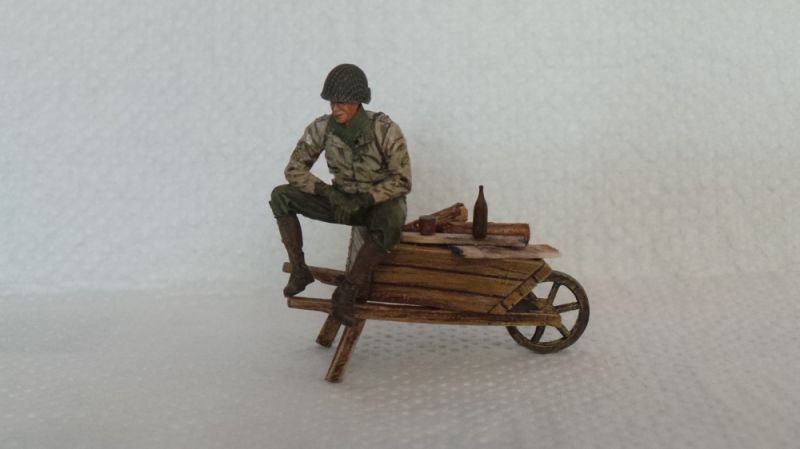

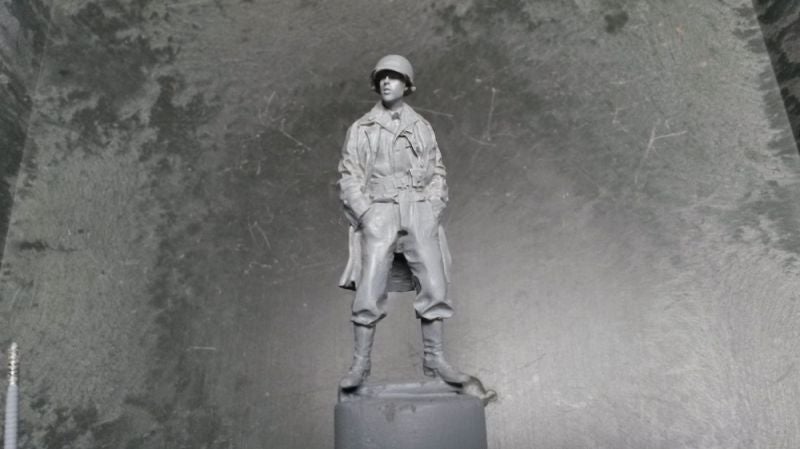

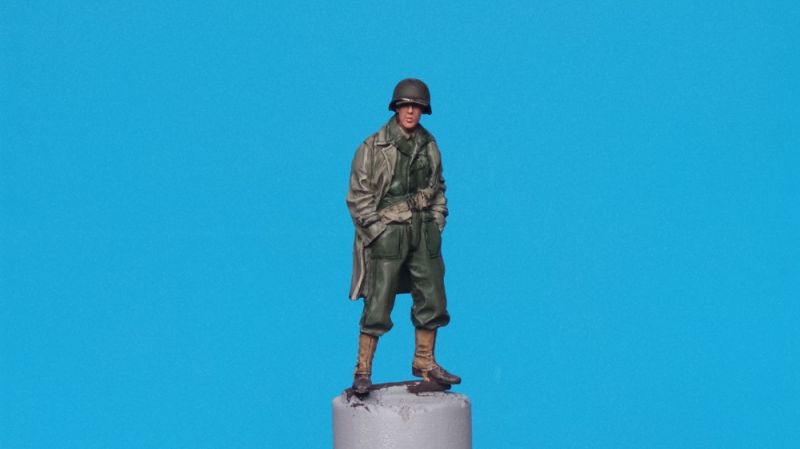

Het figuurtje is van Alpine.




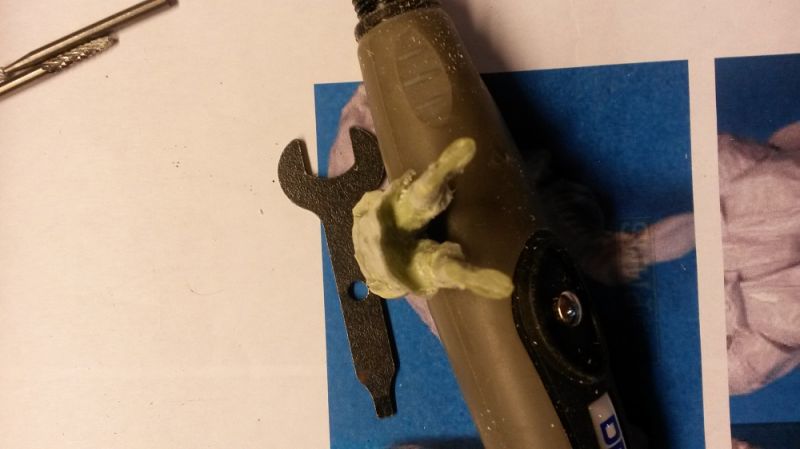

De jas aan de onderzijde heb ik uit gehold met de dremel. Dit was een klomp resin en hier moest ik iets mee doen.




Het figuurtje is geheel geverfd met Vallejo Acryl.




Ik wil er nog een of twee bij zetten, eerst maar eens beginnen met het diorama en dan zien we wel verder.

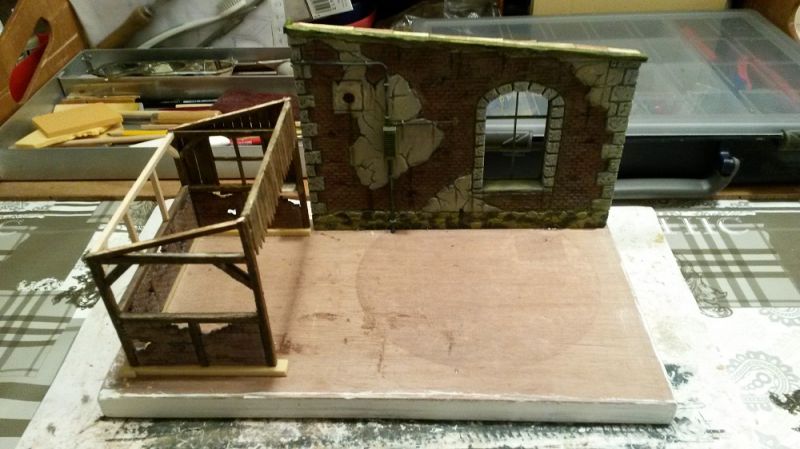

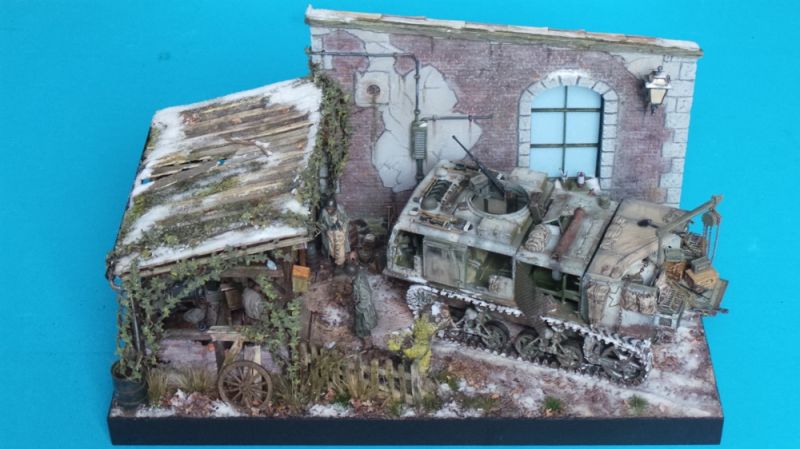

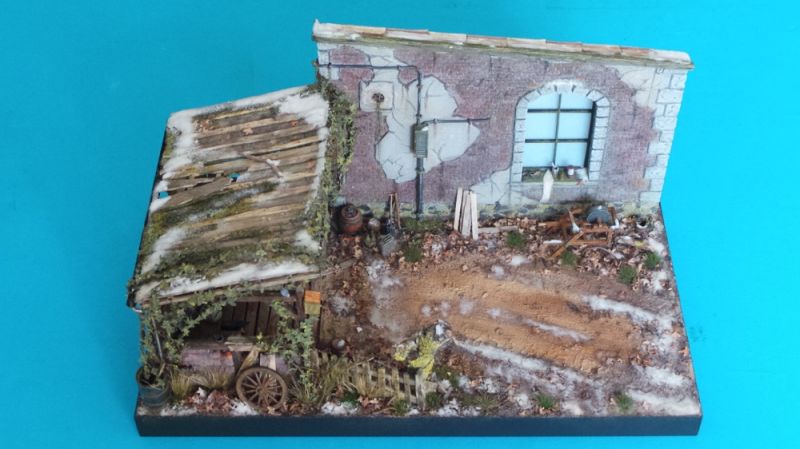

Het diorama.

Op het diorama komt een gevel te staan van een oud huisje met daarnaast een schuurtje.

Hier voor komt dan de M4 HST.

De gevel maak ik weer van balsa-foam. Dit is te verkrijgen via o.a. Breveco modelling, zie de link op de homepage.

Meer over Balsa-foam vind je ook op de pagina "Artikelen". Daar vertel ik je er alles over. Voor vragen neem dan even contact op.




Eerst maar eens met de ruwe opbouw beginnen.

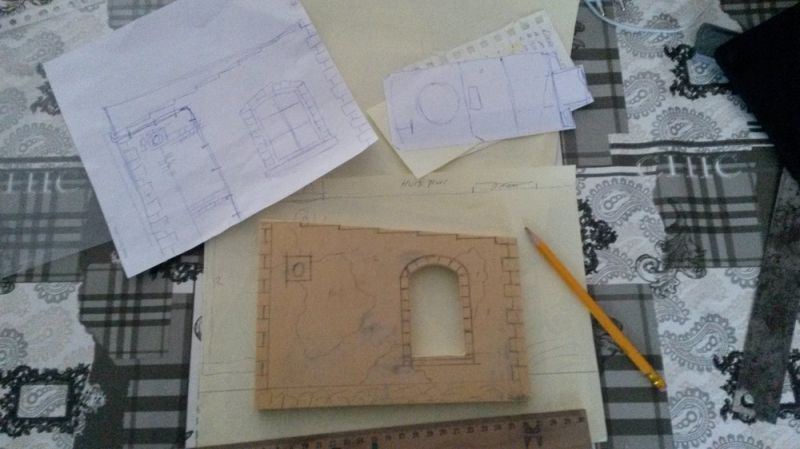

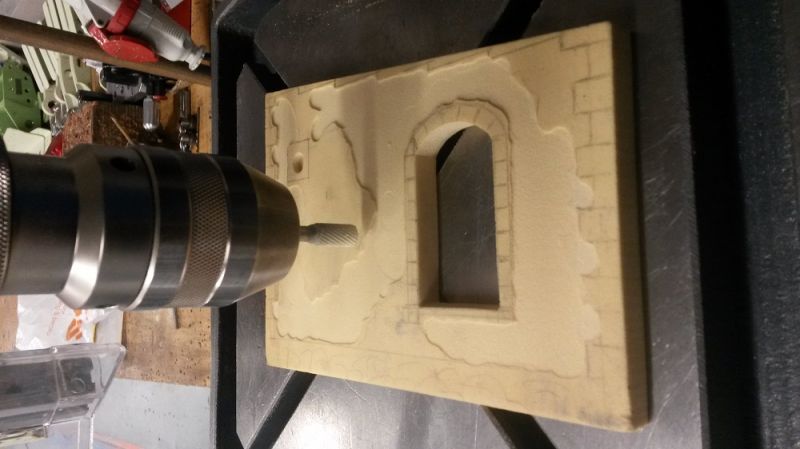

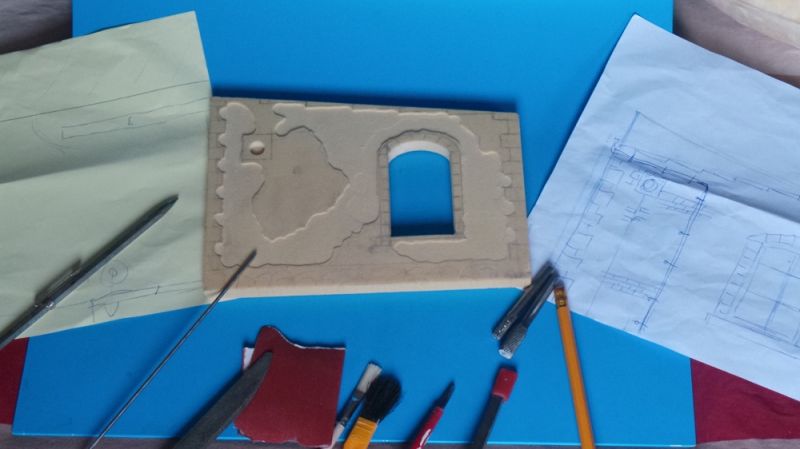

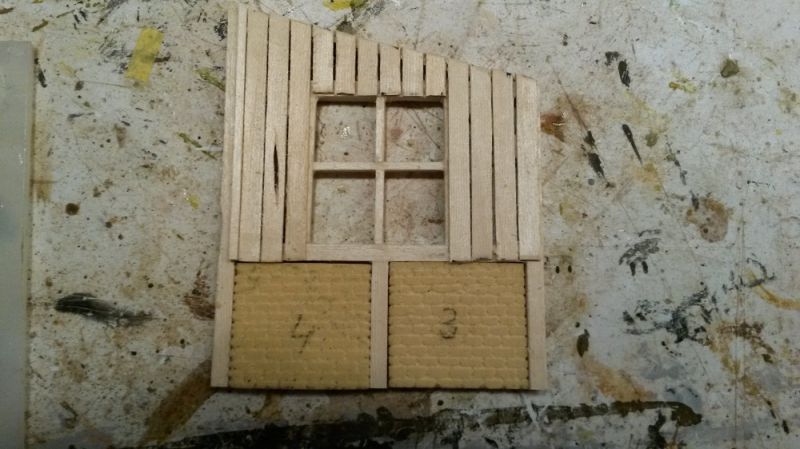

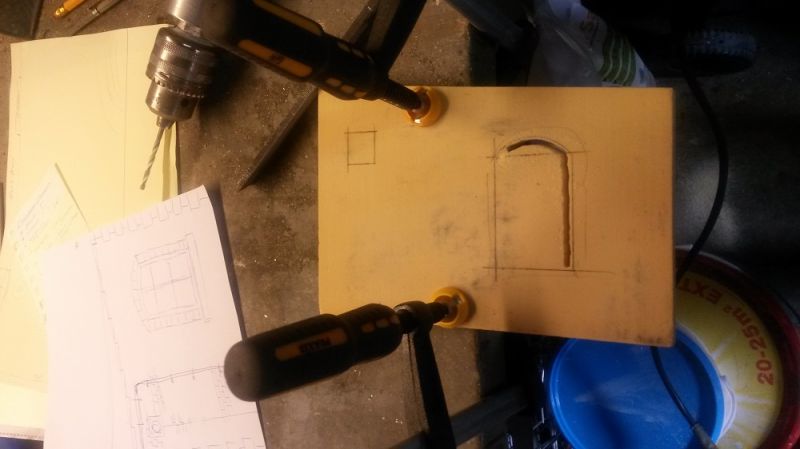

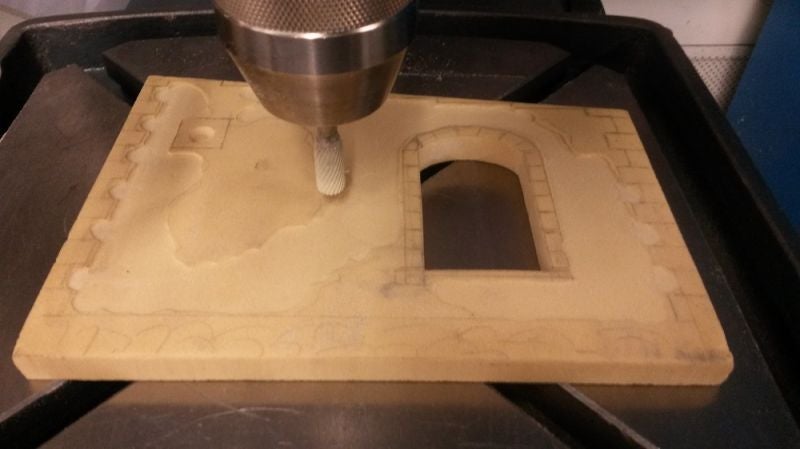

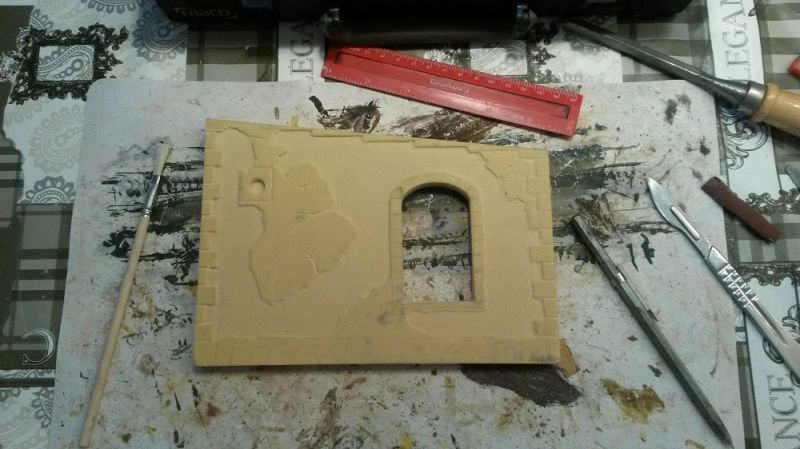

Het raam frees ik er uit met een gewone boormachine met een 3.0 mm boortje.






Verder gegaan met de voorkant van de gevel. Hier komen grote en kleine stenen op en wat plijsterwerk.






Om het pleisterwerk het idee te geven dat dit op de stenen is aan gebracht frees ik dit eerst diep uit, ongeveer 0,5 tot 1.0 mm. In het diepere gedeelte komt dan de steen structuur die ik er in kras met een kraspen.






Eerst frezen, dan alle randen afwerken en daarna de steen structuur er in krassen.

De frees snijd ook aan de kopse kant zodat ik makkelijk het materiaal in kom. Daarna als ik diep genoeg zit beweeg ik de gevel over de vaste boortafel precies langs het afgetekende gedeelte. Daarna begin ik met het afwerken en inkrassen van de structuur.






Het te gebruiken gereedschap.



Op naar meer..... binnenkort het vervolg.



UP-DATE 06-02-2015

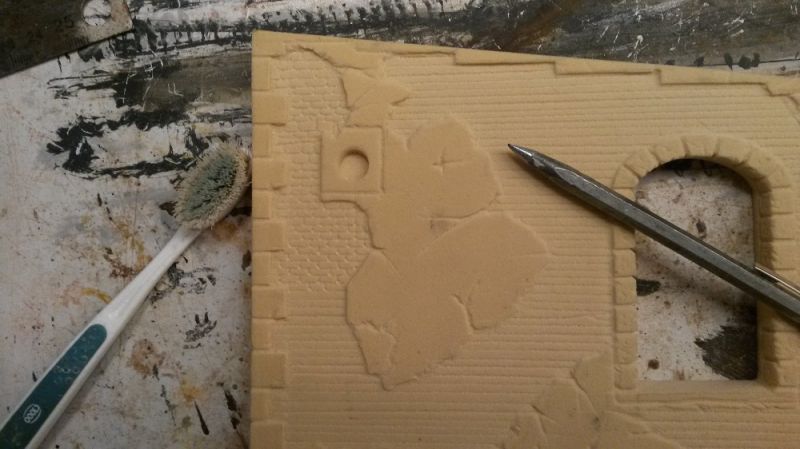

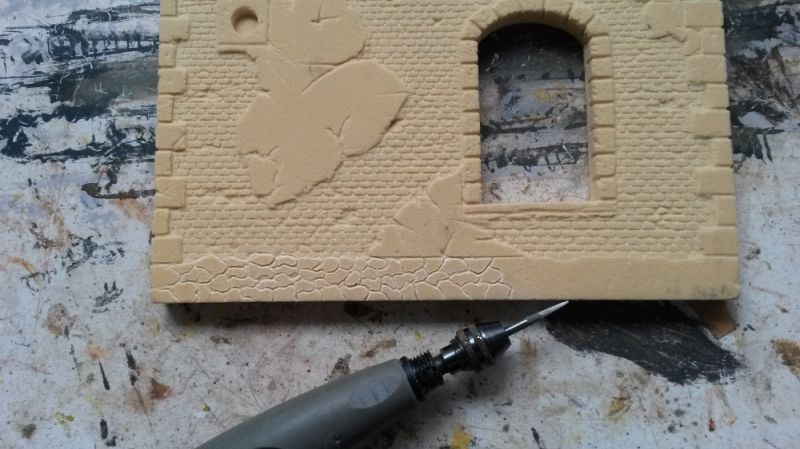

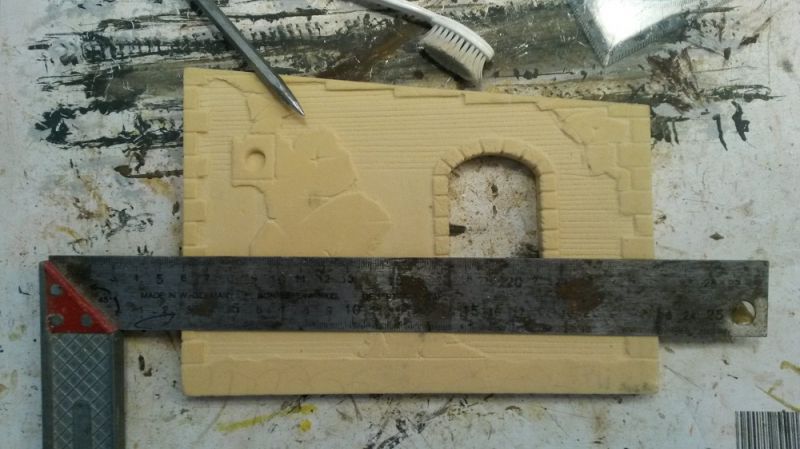

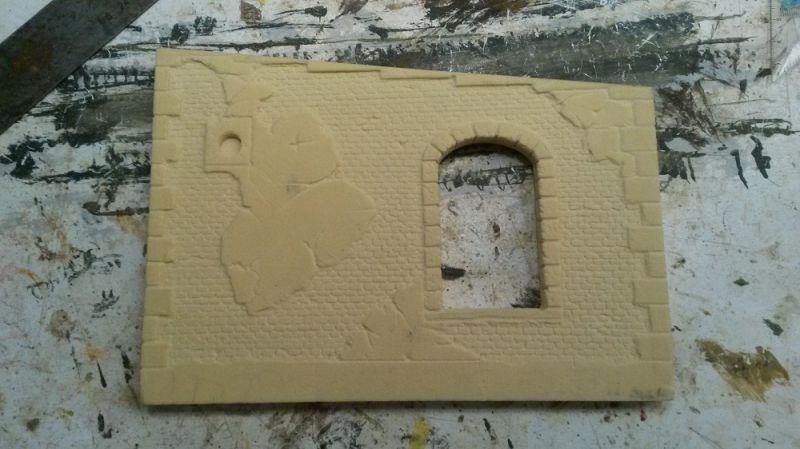

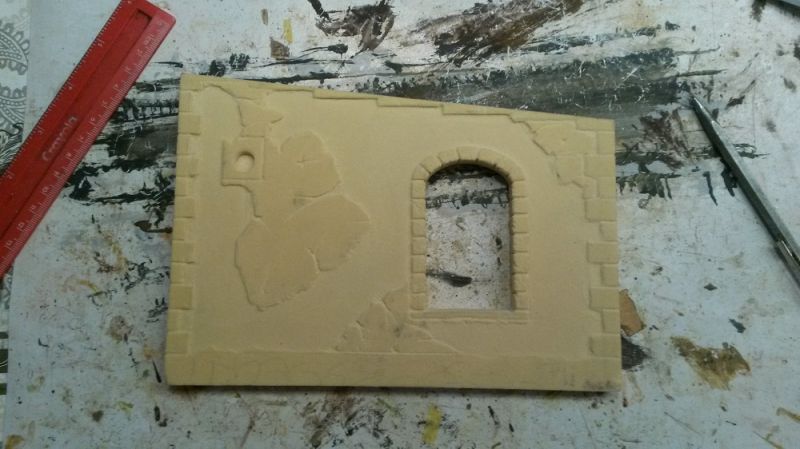

Alle randen zijn afgewerkt met een vijltje. Ook enkele krassen in het pleisterwerk er in gekrast. Het moet straks een oud vervallen huisje worden....






Het raam voorzien van stenen opbouw. Dit heb ik er in gemaakt met de mesvijl.




Nu de opbouw van het metselwerk. Eerst de horizontale lijnen er in krassen.




Daarna de vertikele lijnen er in krassen. Zo begint het al wat te worden.

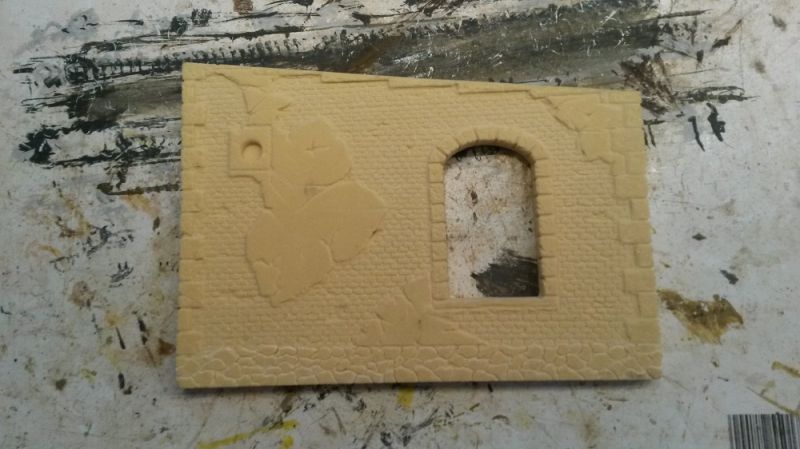

De hele gevel is voorzien van het metselwerk.




De onder rand word anders opgebouwd en dit wordt er in gemaakt met de dremel.

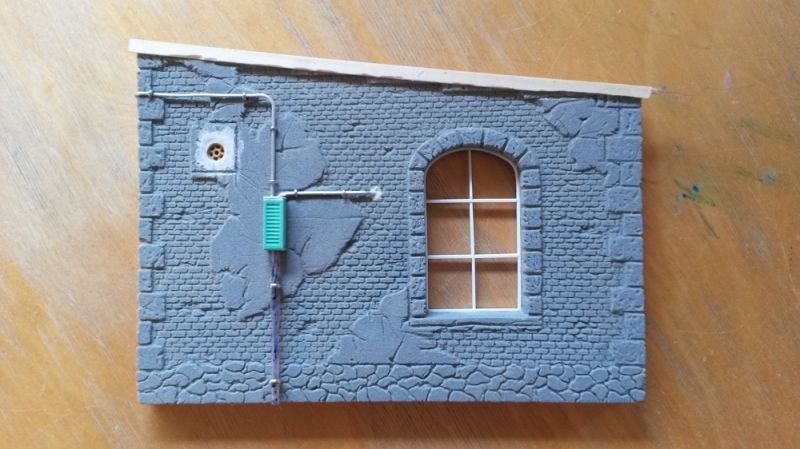

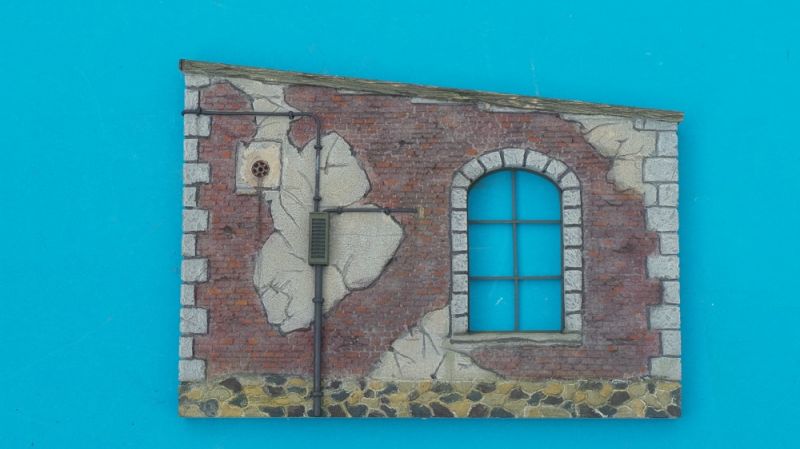

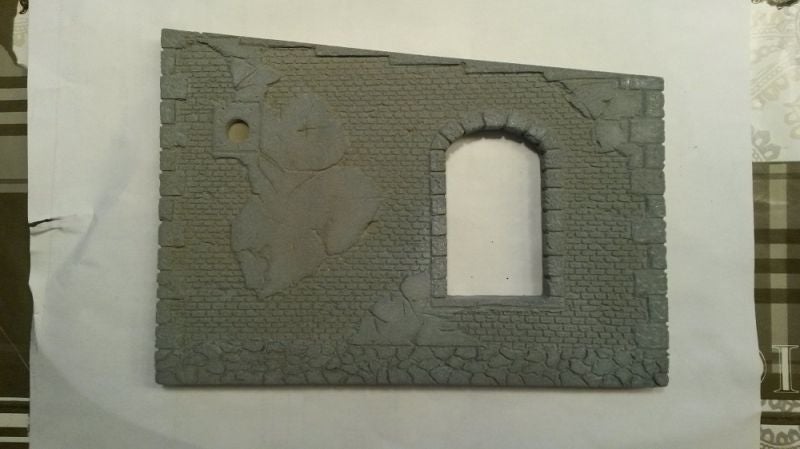

De muur is gereed voor de grondverf.




Hierbij gebruik ik een grijze grondverf, gelijk de basis voor cement tussen de stenen.

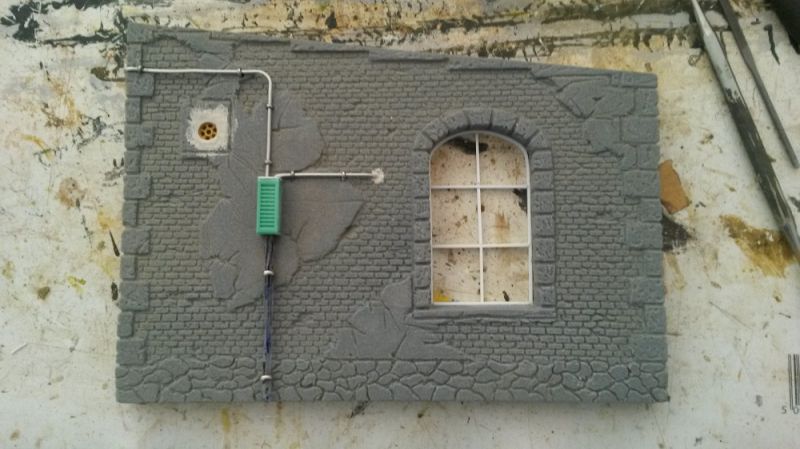

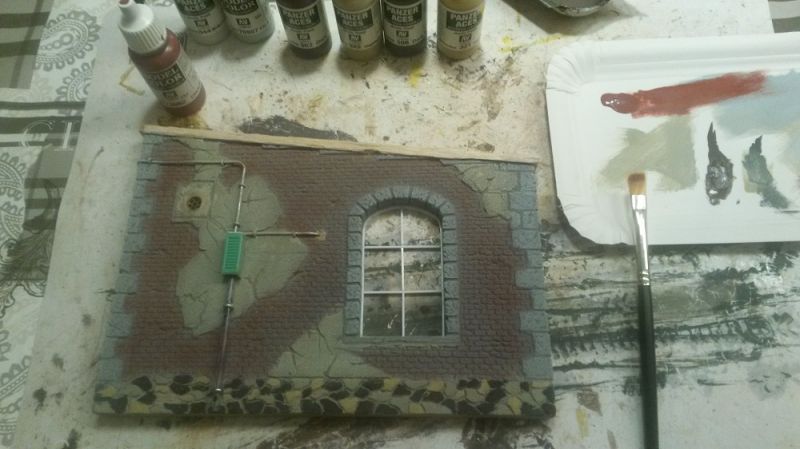

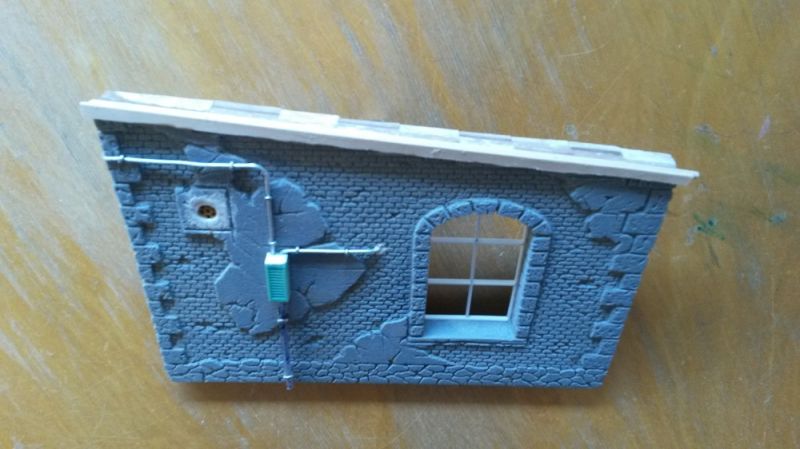

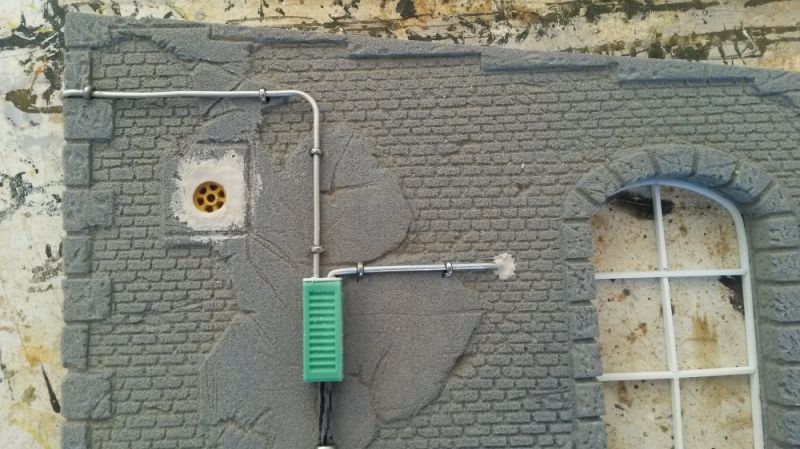

Dan gaan we beginnen met de details op de muur. Ook het raam er in gezet, gemaakt van evergreen strip.




Het betere electra werk.....




Dan de rand van het dak. Dit zit er net op en na drogen wordt dit wat meer verouderd.




De dakplaten er ook op gezet, dit krijgt nog een donkere wash.



UP-DATE 12-02-2015

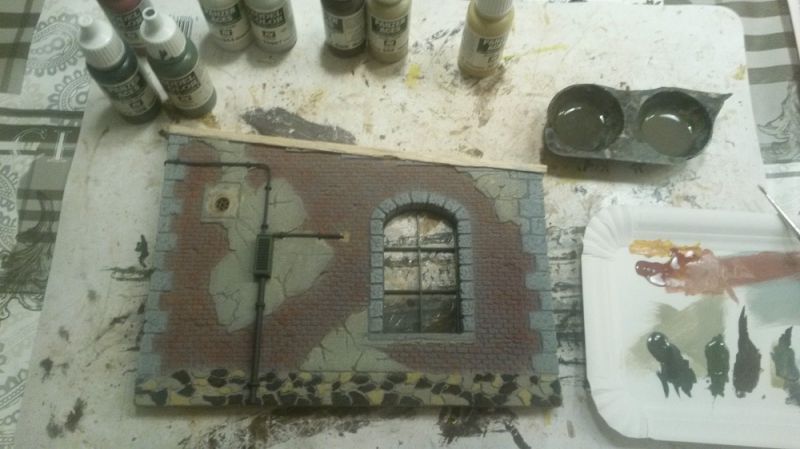

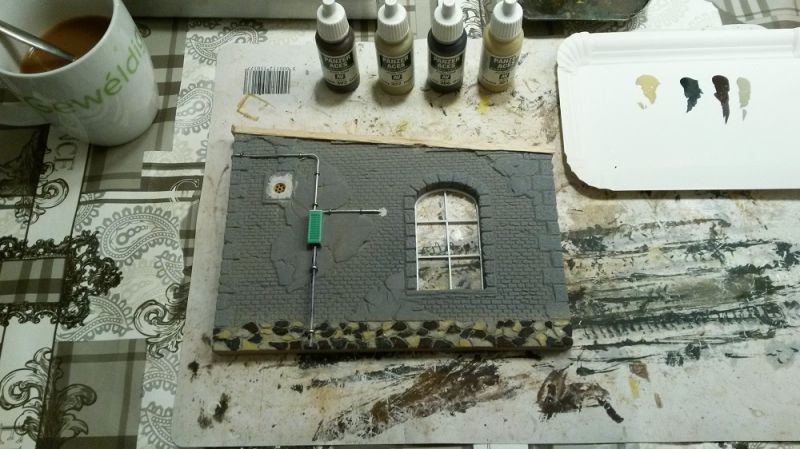

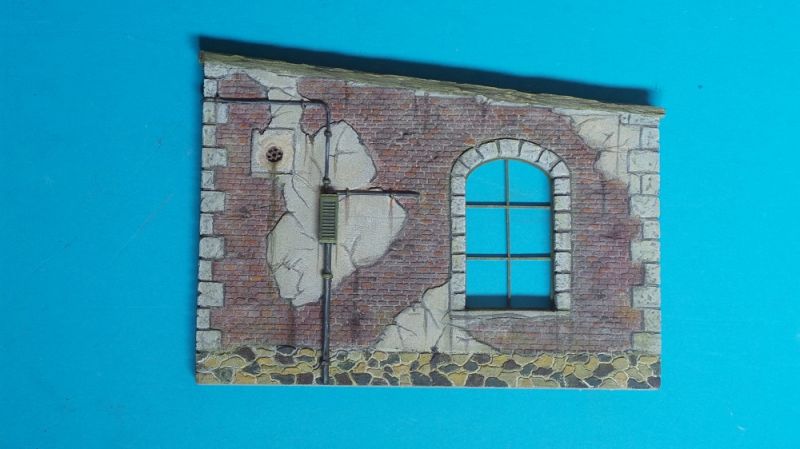

Eerst de onderkant, dit zijn wat grotere ruwe stenen die 4 tinten krijgen.
Alles verf ik met Vallejo Acryl.






Hierna is het pleister werk de volgende stap.
De basis wordt er op gedrybrushed.






De volgende stap is het metselwerk. Dit drybrush ik ook, nu met een rode kleur.
Ook de stenen aan de zijkant en rond het raam worden gedrybrushed. Hier met grijs en wit.

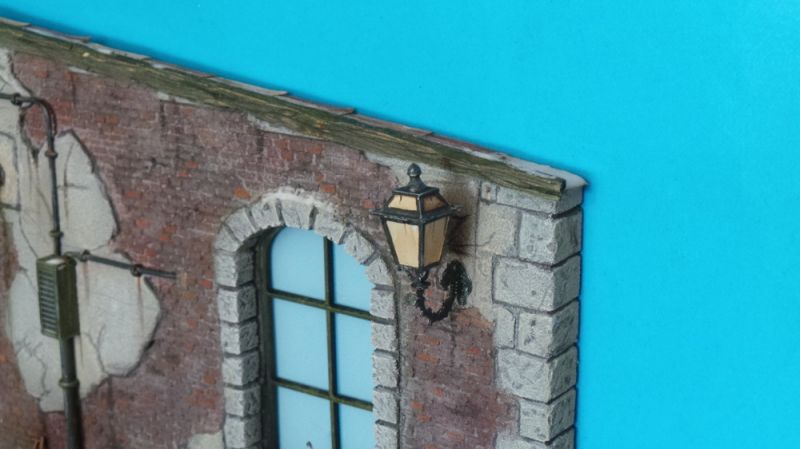

Verder met de details zoals het raam en de elektra buizen.

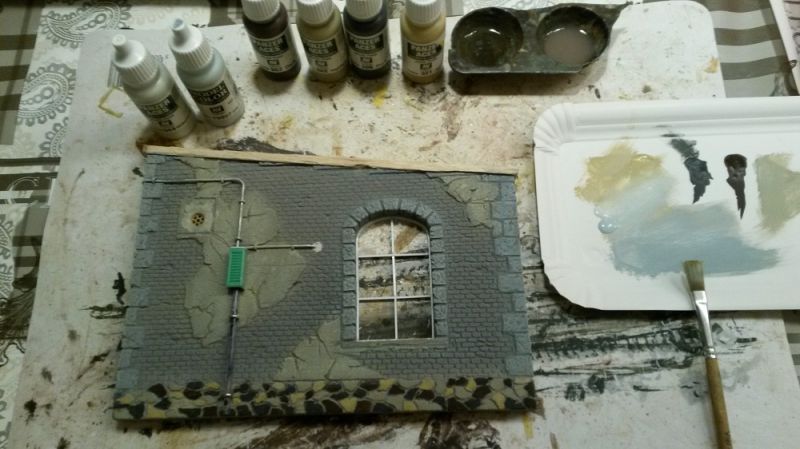

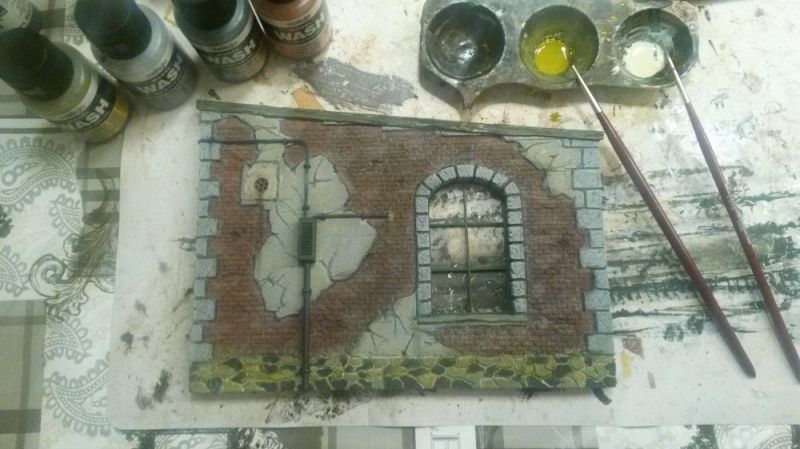

Nu verder met de washes. Alles inlijnen. Ook het houtwerk bij het dak voorzien van ee groene wash.






Verder met drybrushen van de details. De rode bakstenen verder afgewerkt met andere kleuren.






Verder met details, zoals wat aflopers van vuil en regen.
Ook een lichte vorm van mos en alg er opgezet.





Volgende stap bij de gevel is het afbouwen en verder afwerken. Dit doe ik als hij op de base staat.



Op naar de schuur...



Update 21-02-2015

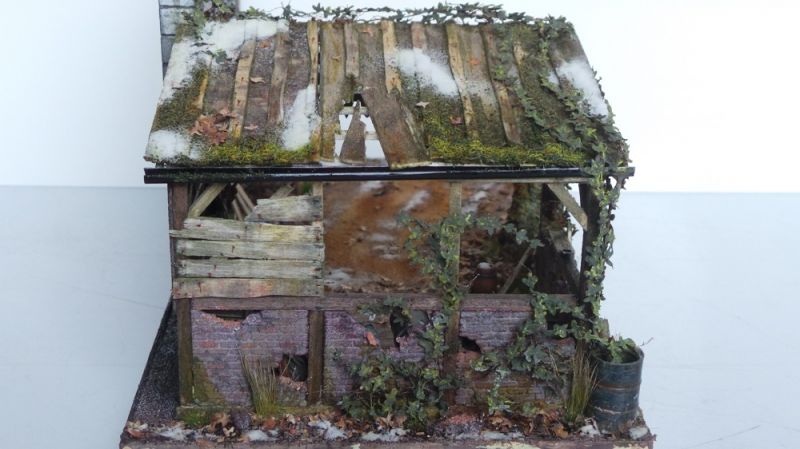

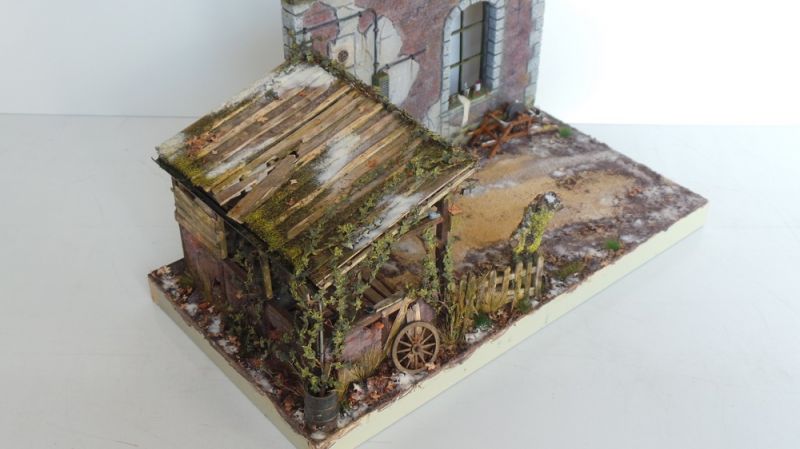

De bouw van de schuur.
Deze komt links op de base, daar waar het foam is geplaast.

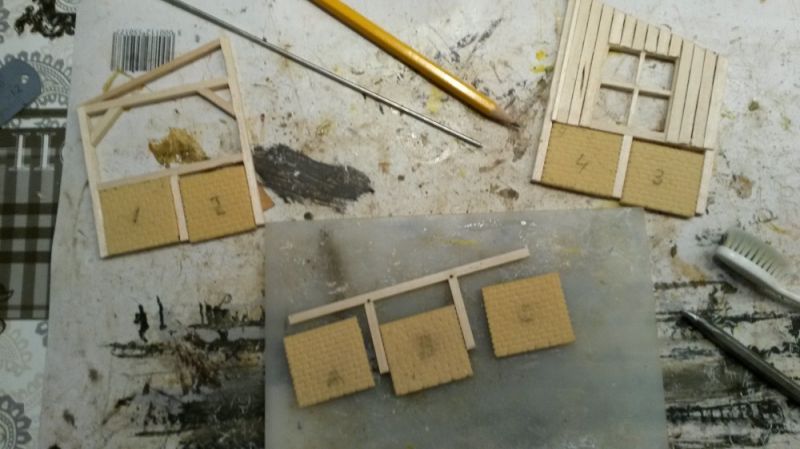

De opbouw is gemaakt van hout en daaronder stenen muurtjes van Balsa-foam.

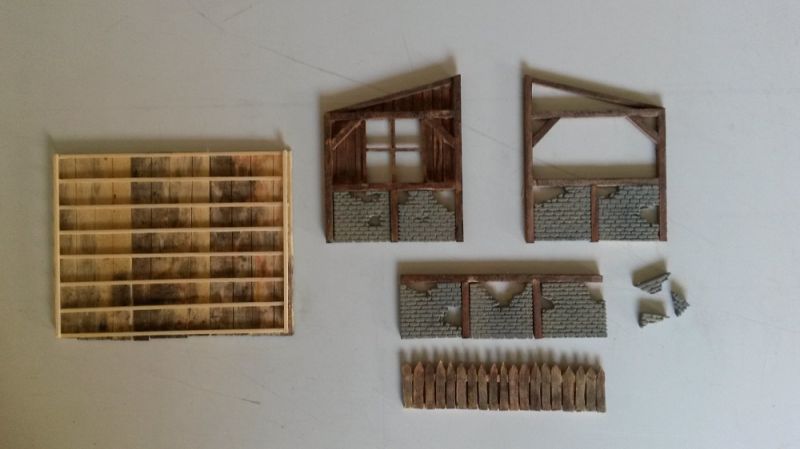

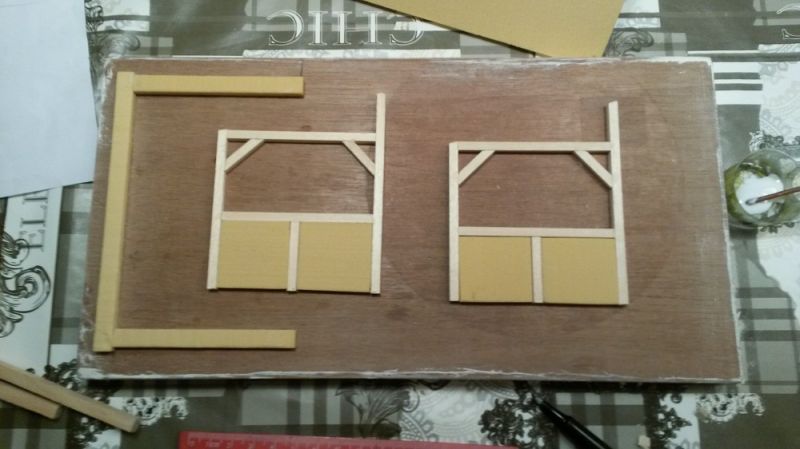

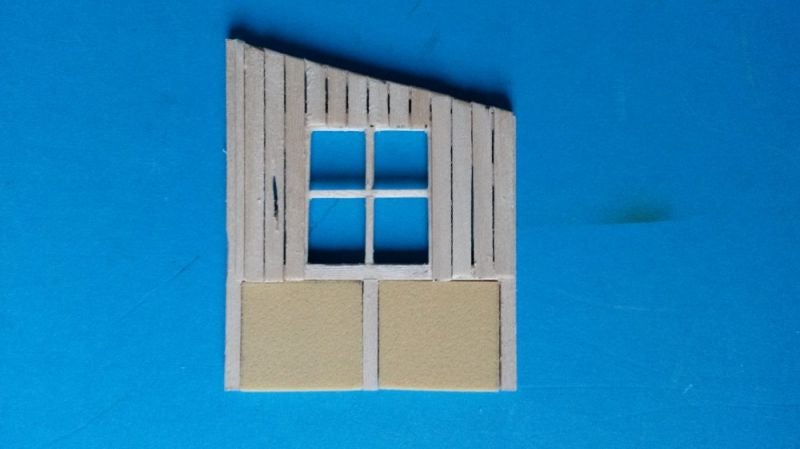

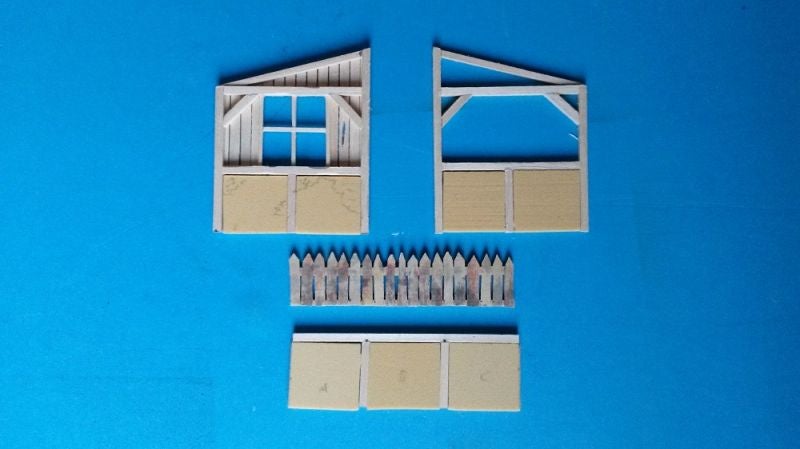

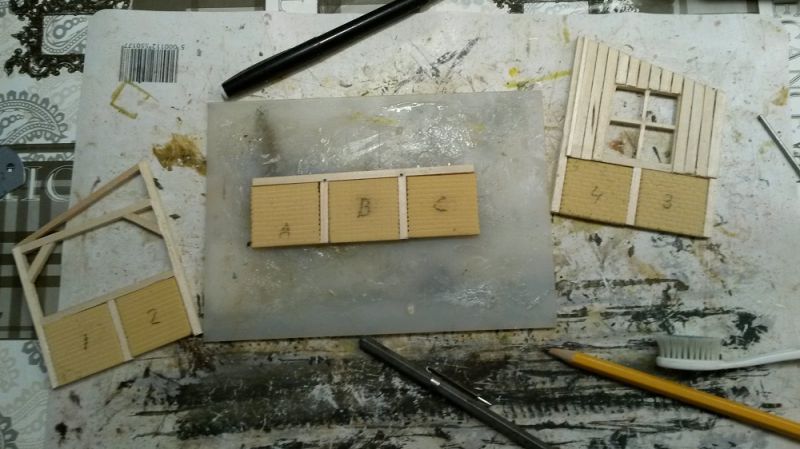

Alle delen gemaakt.






Een begin gemaakt met het dak.






Deze komt rechts van de gevel.






De muurtjes worden ook op dezelfde manier opgebouwd als de gevel.






Het steen motief is gereed.






Alle muurtjes gereed.

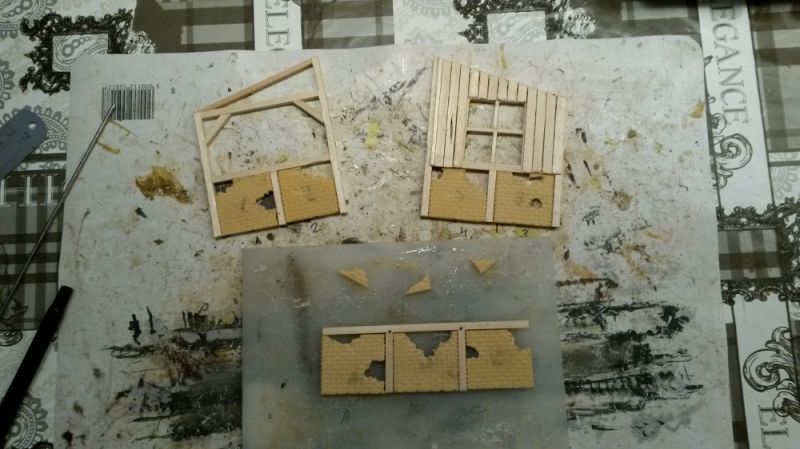

De muurtjes verouderd/beschadigd met de dremel.

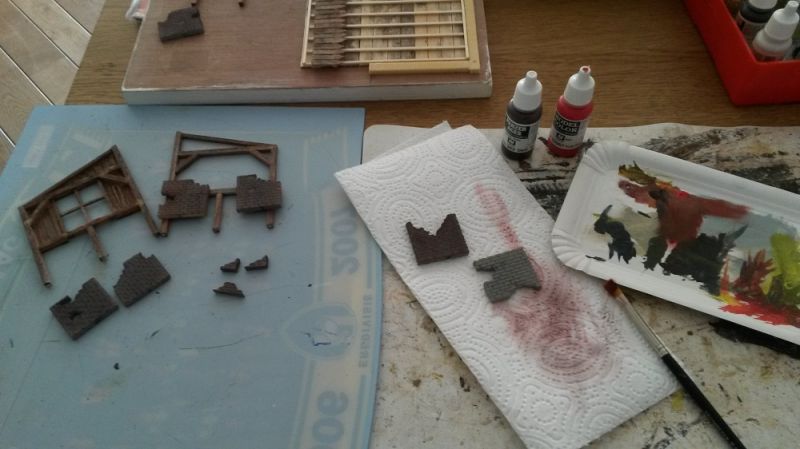

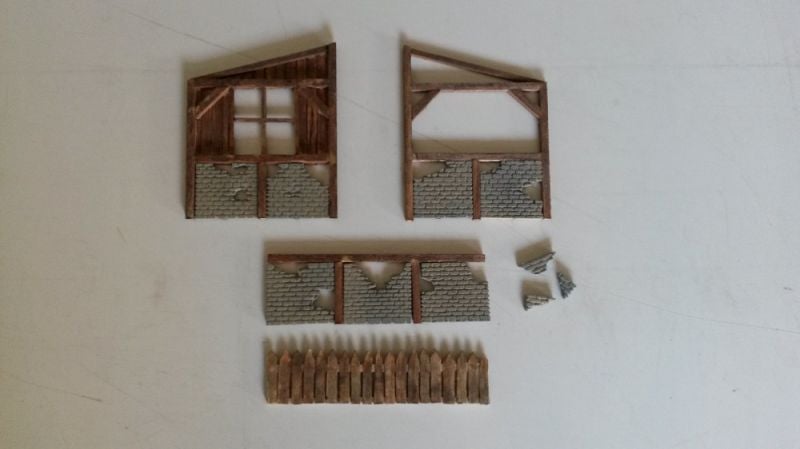

De basiskleuren er op gezet. De muurtjes zijn in de grondverf gezet, het hout is voorzien van washes van Valejo.






Ook het dak is weer een stukje verder.






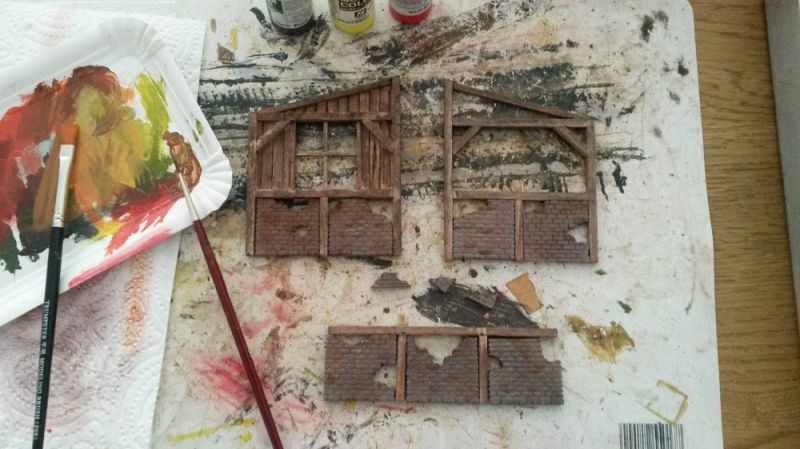

Het drybrushen van de muurtjes.






De muurtjes verder verweerd en het hout verder in de wash gezet.

Op naar meer....



Update 06-03-2015

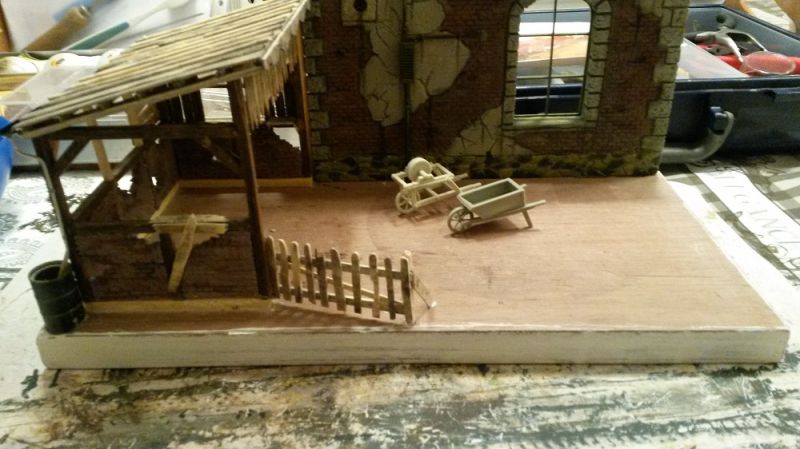

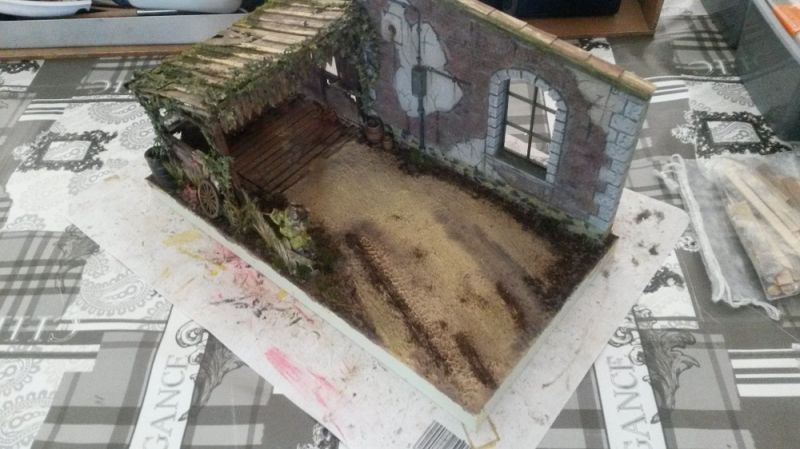

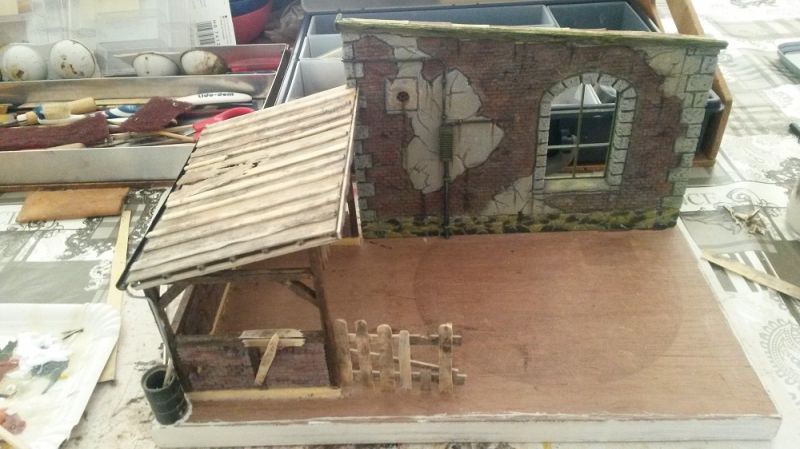

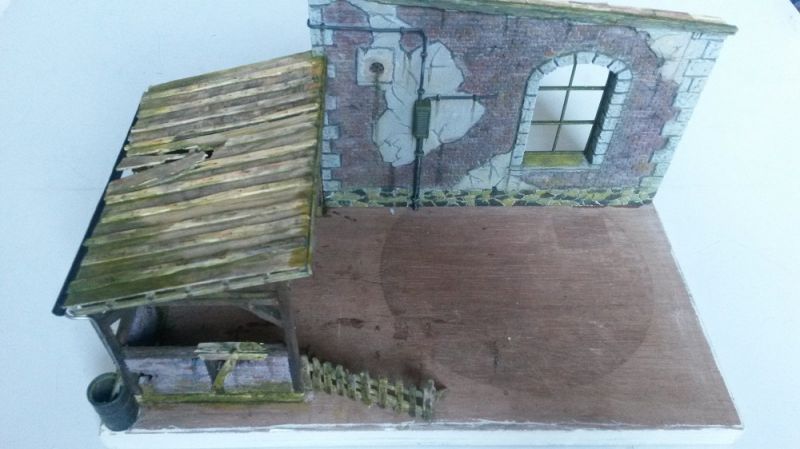

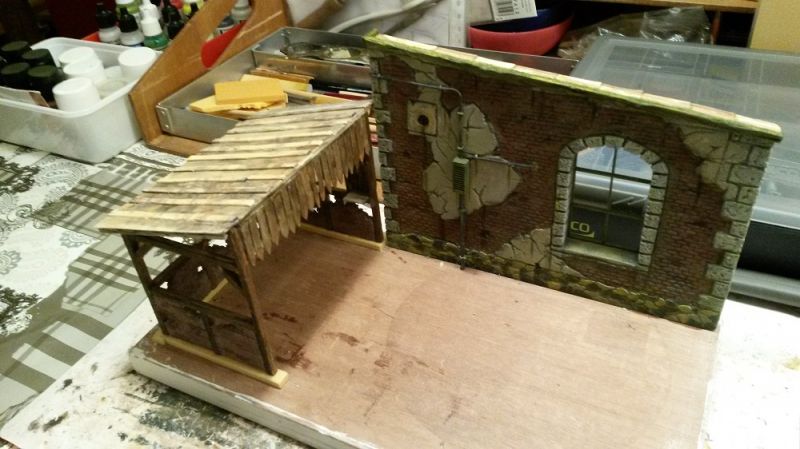

De basis is gezet. Eerst eens kijken of alles past.






De lay-out vind ik prima zo, er komt nog zo veel bij en wordt een druk geheel zo.....

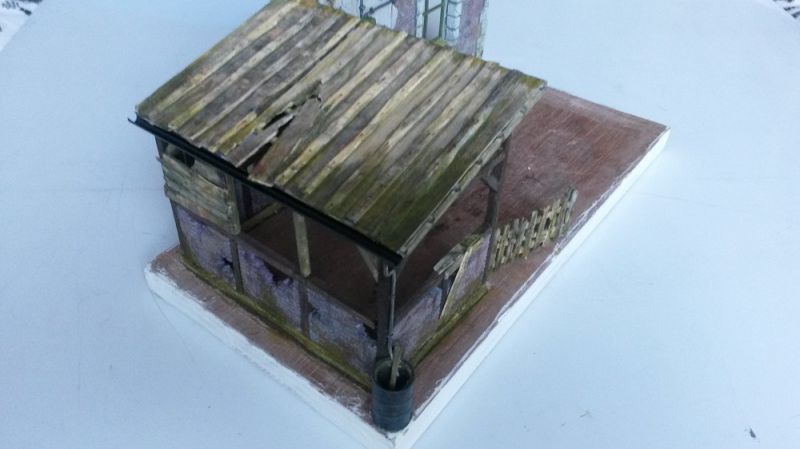

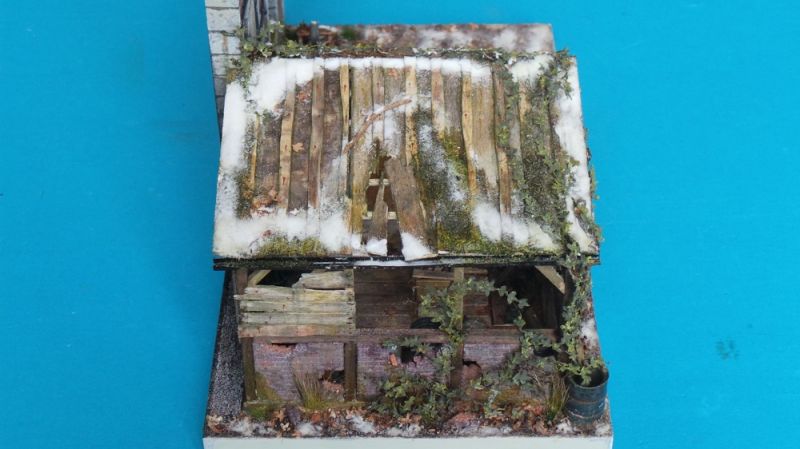

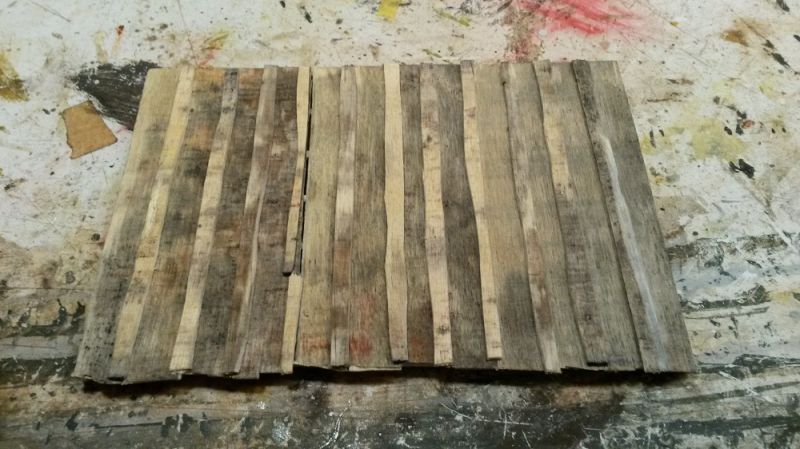

Het dak is gemaakt van oud verweerd hout wat ik over had van een oud vogelhuisje wat hier in de tuin hing.






Even checken of dit past.

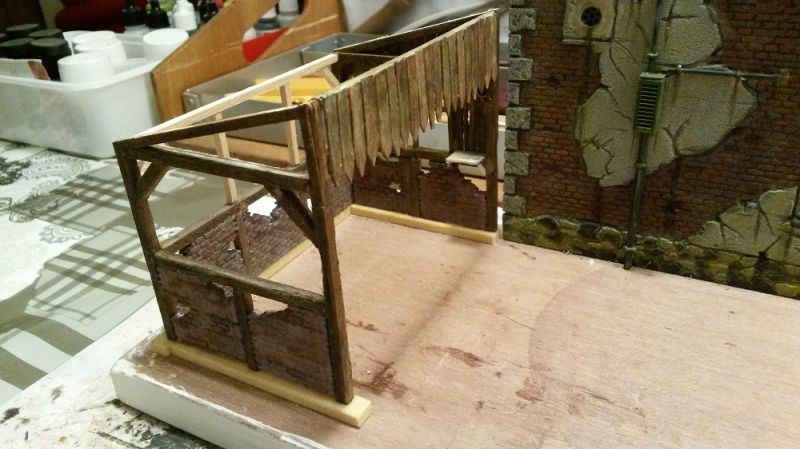

Inmiddels verder gegaan met het opbouwen.

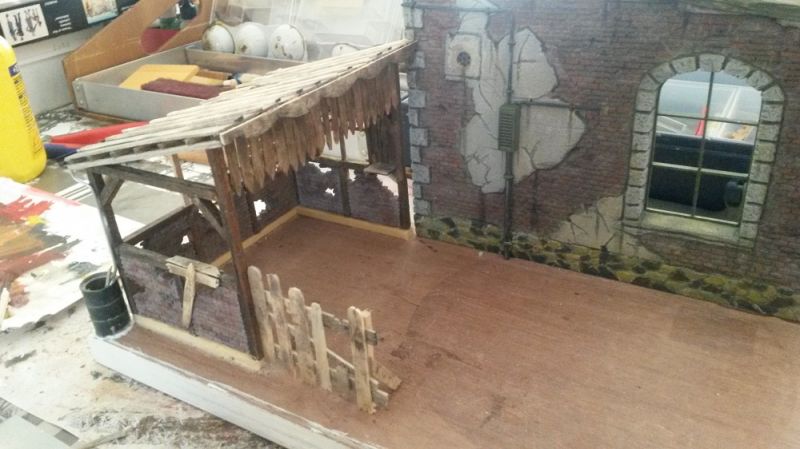

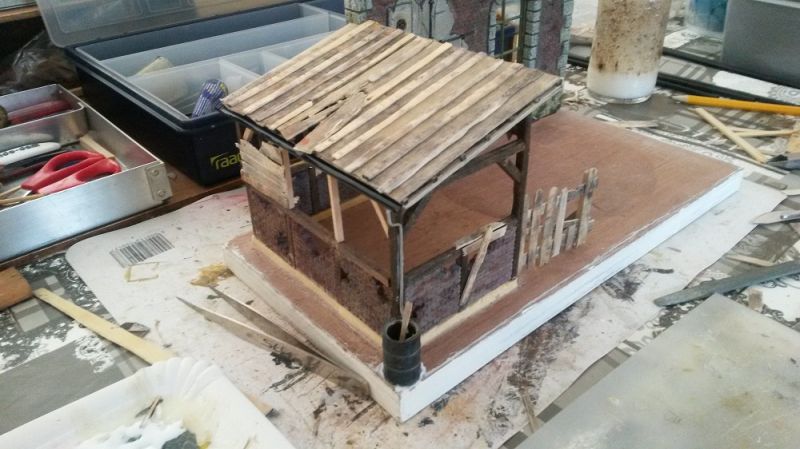

Het dak geplaatst, hekje gebouwd, nog wat kleine details toegevoegd.

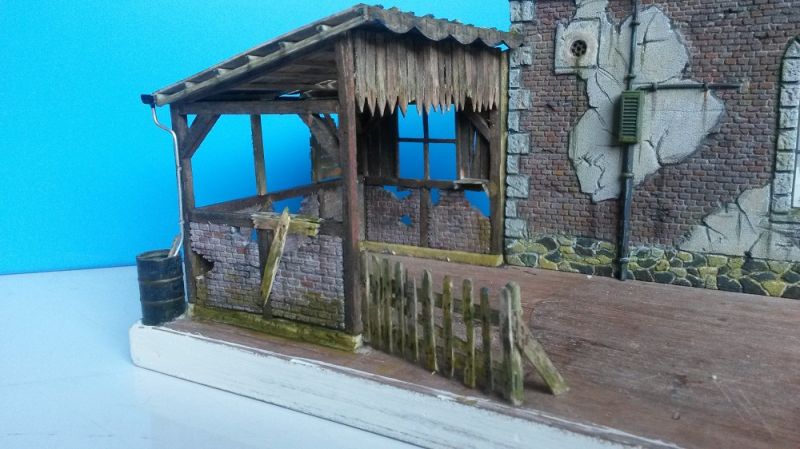

Voorzijde afgewerkt.






De achterkant voorzien van een regengoot en water ton.
Zo komen er iedere keer meer en meer details bij.

Ik heb inmiddels een hele berg met onderdelen die ik eerst nog in de verf moet zetten maar die komen er nog bij en wordt het een drukke bende.....



Update 06-03-2015

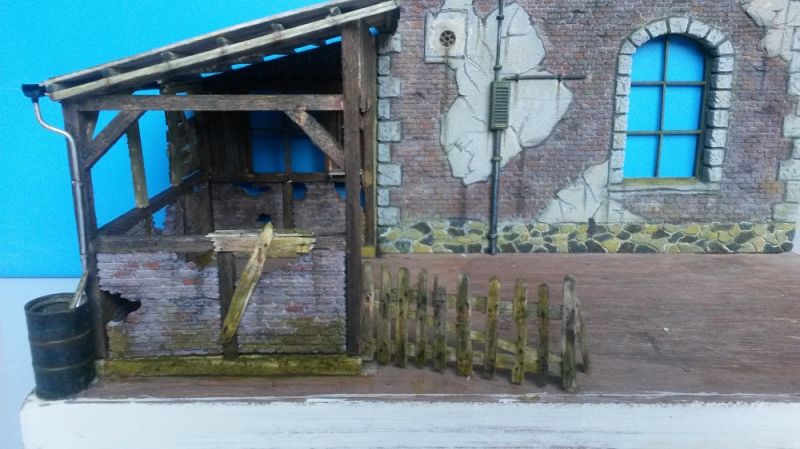

Ik heb het hekje veranderd, de vorige was te groot en te grof.
Deze is wat meer in schaal.

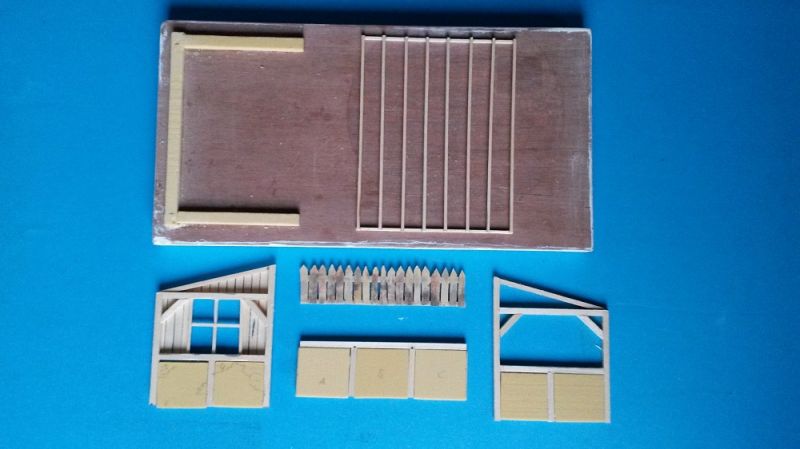

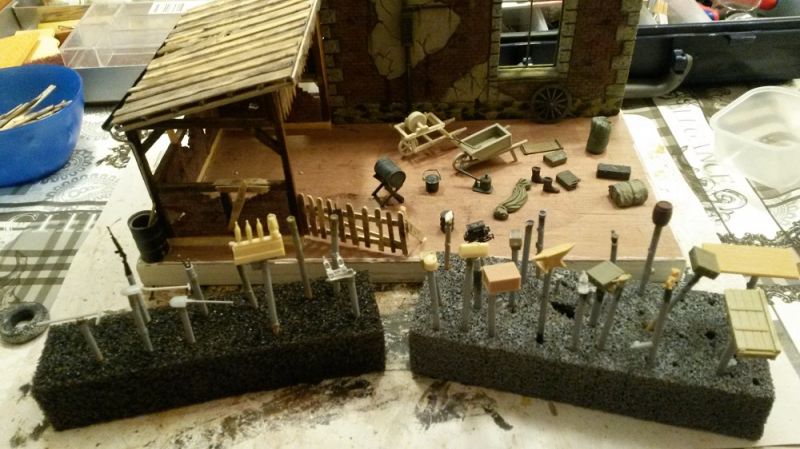

Alle onderdelen die er nog bij komen op stokjes geplaast om het te verven.

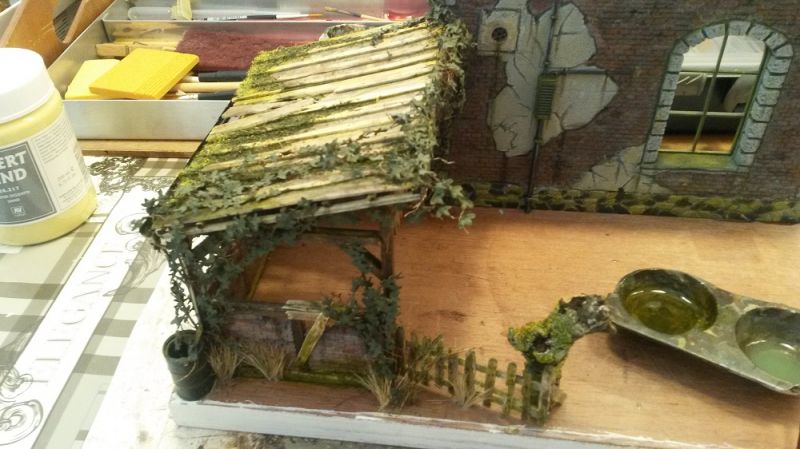

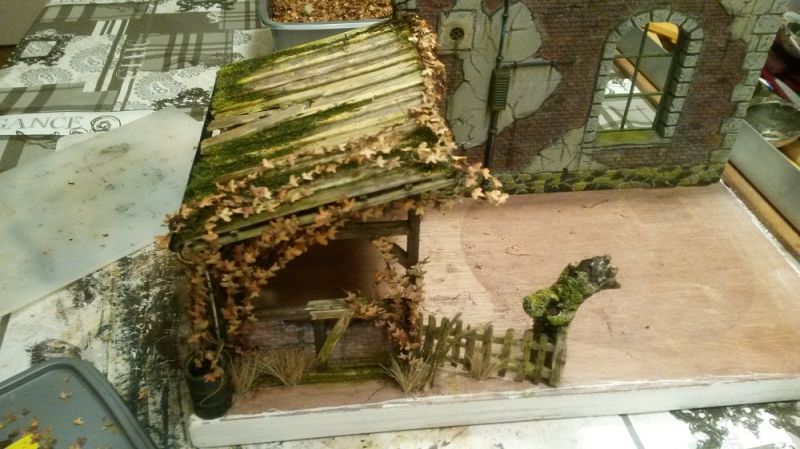

Om de schuur straks oud en verweerd over te laten komen ben ik begonnen met mos en alg aan te brengen met washes.




Klik hier om een tekst te typen.


Klik hier om een tekst te typen.




Eerst maar eens kijken hoe het staat. Het wordt straks met alles er bij lekker vol...

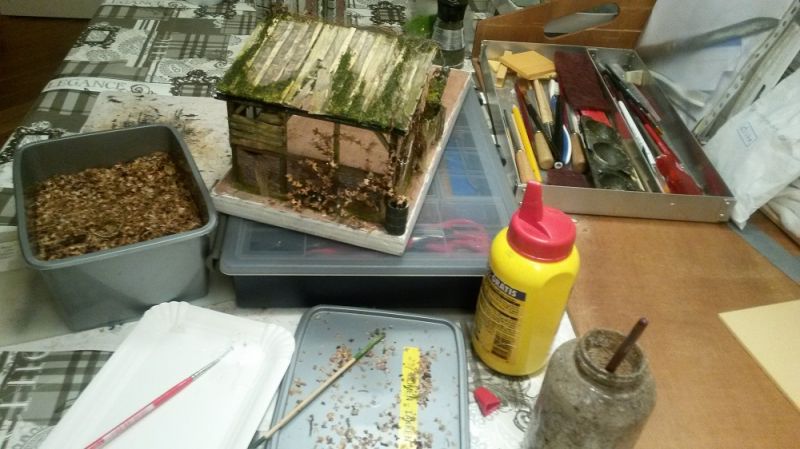

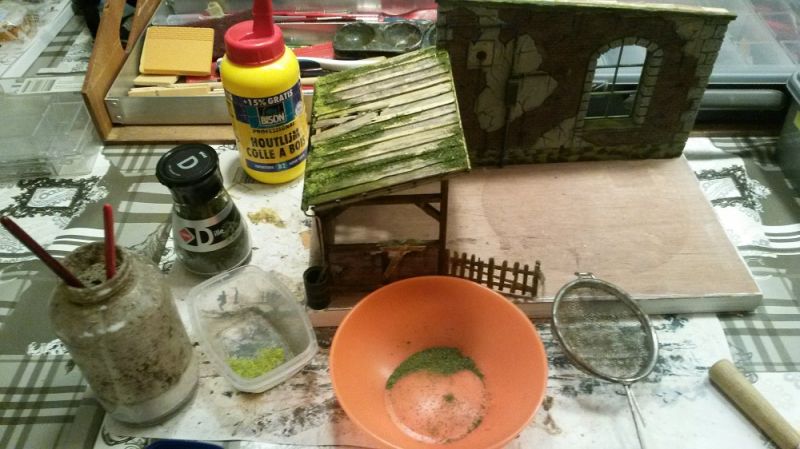

Dan het mos. Dit is fijne dille kruiden met statisch gras.
Dit wordt verlijmd met een mix van witte houtlijm en water.






Volgende stap, de klim-op aan en op de schuur.
Dit wordt gemaakt met wortels van planten en een bodembedekker uit de tuin.






De voorzijde wordt ook voorzien van wat groen.

Dit eerst maar eens goed laten drogen en dan kunnen de blaadjes er op.....



Up-Date 21-03-2015

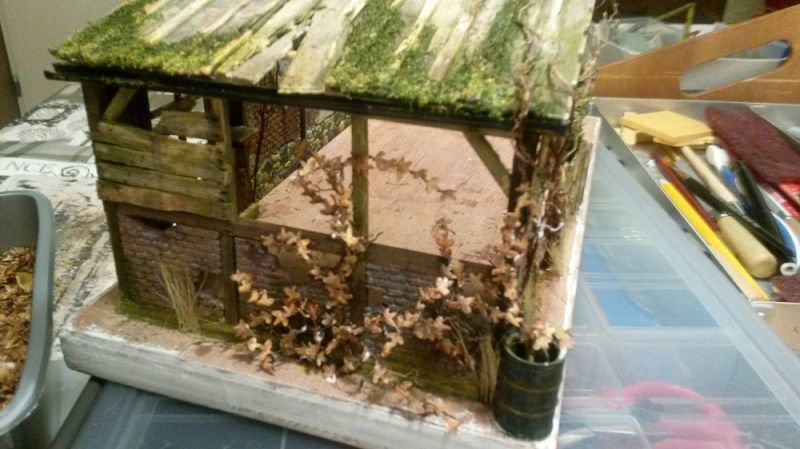

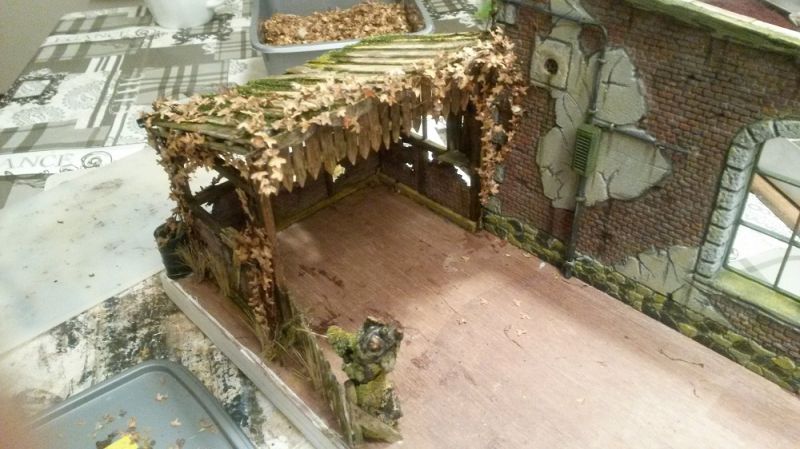

Eerst maar eens de blaadjes aanbrengen. Dit zijn de blaadjes uit de zaden van een berkenboom. Deze heb ik stuk voor stuk verlijmd met witte houtlijm.


Klik hier om een tekst te typen.




Aan alle kanten de klim-op voorzien van de blaadjes.

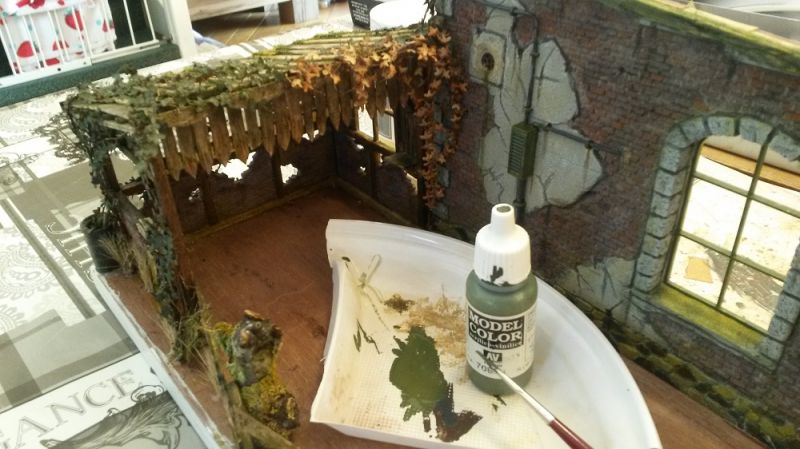

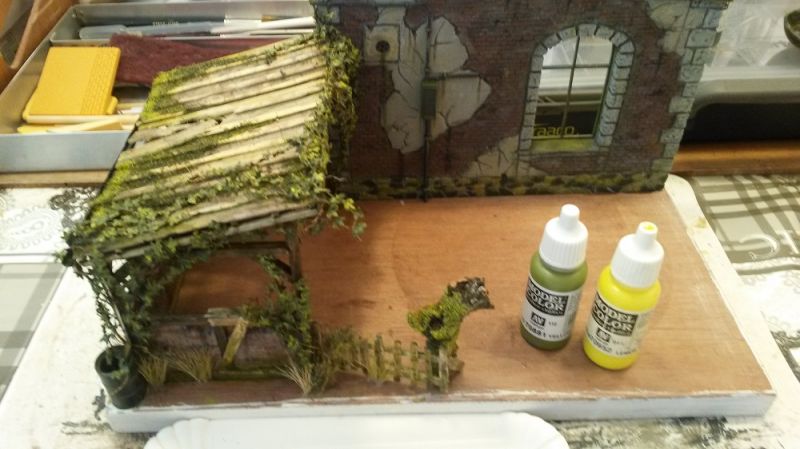

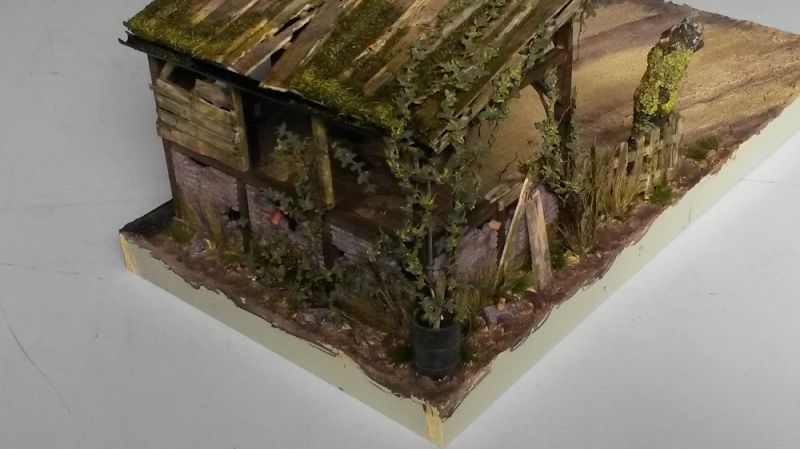

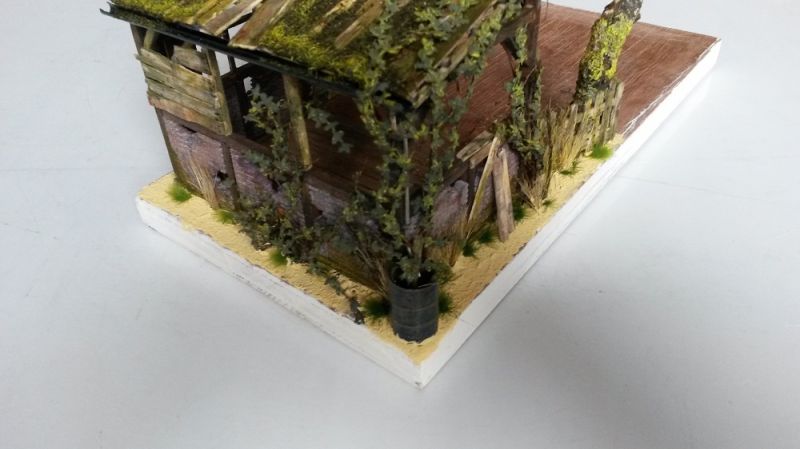

Na een nachtje drogen heb ik alle blaadjes voorzien van een groene kleur. Dit heb ik geverfd met Vallejo color.




Na de basis kleur heb ik de blaadjes opgelicht met een licht groene kleur en die weer gemixed met geel.

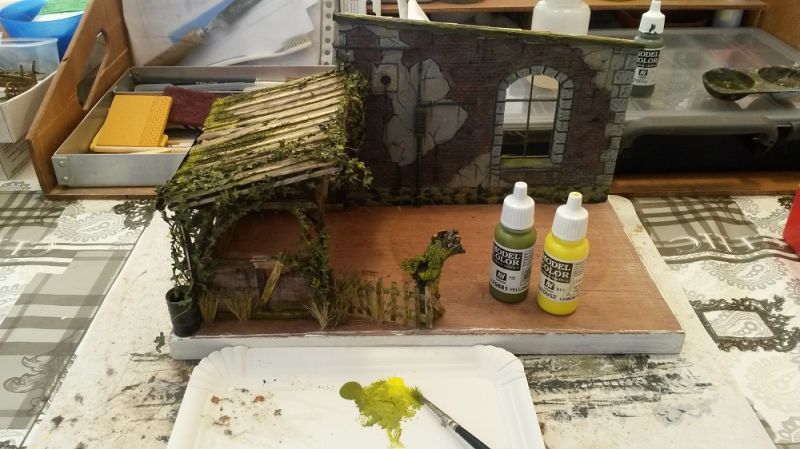

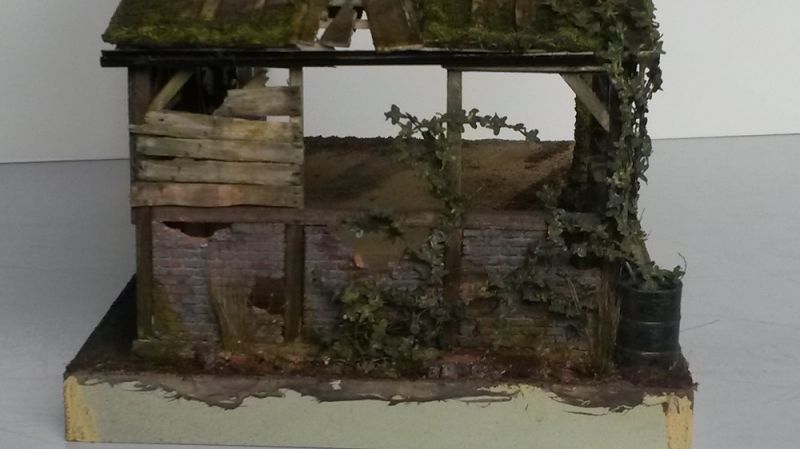

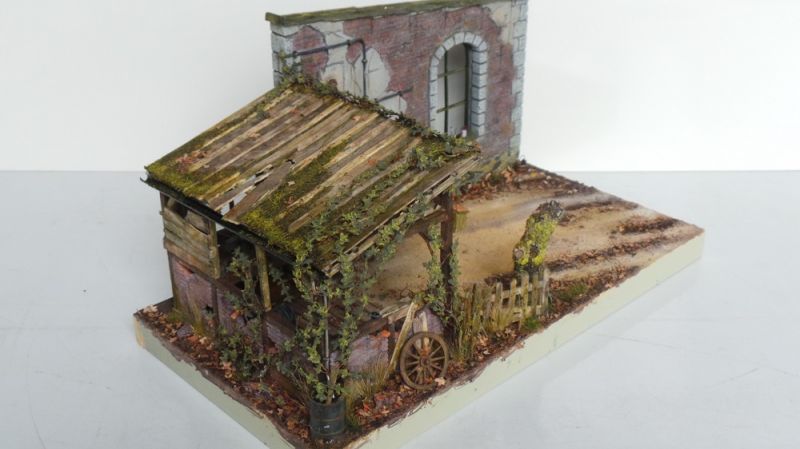

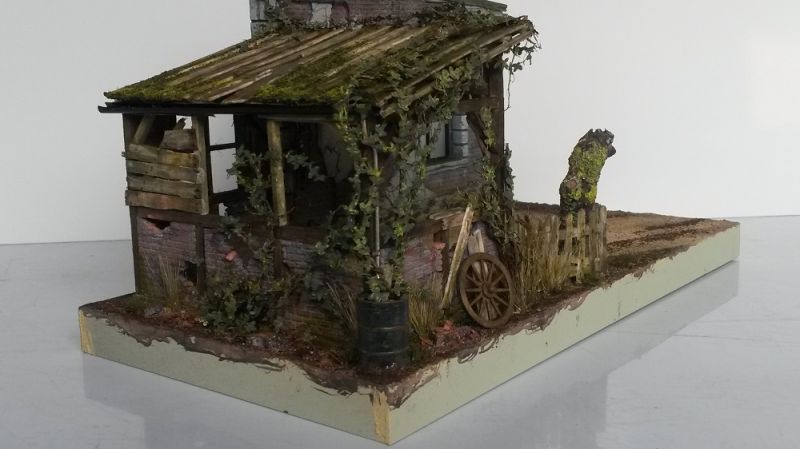

De schuur is zo klaar, nu eerst de accessoires gereed maken en dan beginnen met de ondergrond zelf.



Up-Date 30-03-2015



De accessoires zijn geverfd dus eerst maar eens verder met de ondergrond.

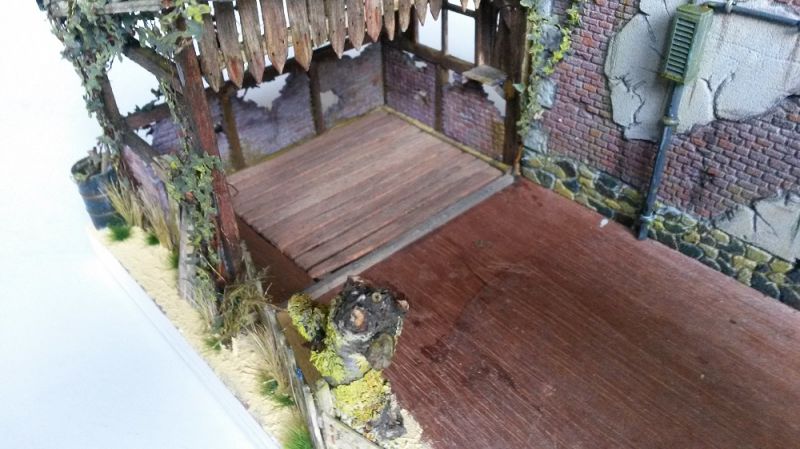

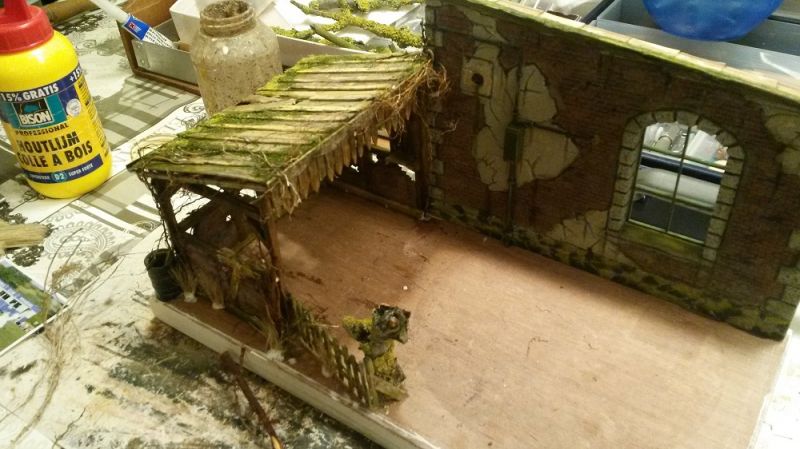

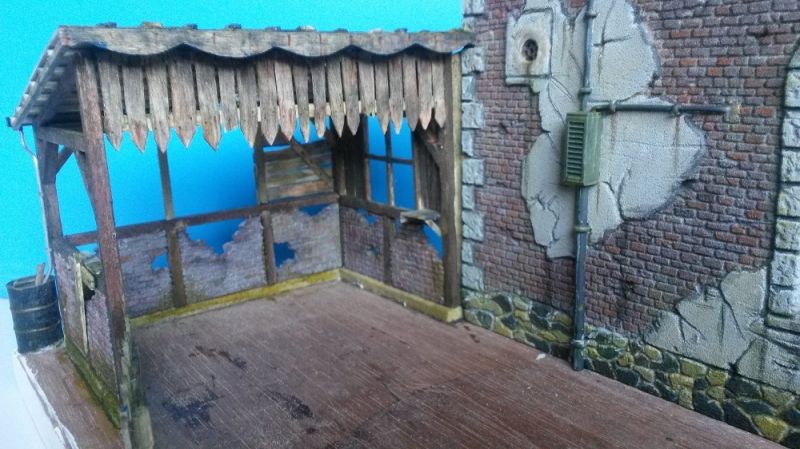

Onder het afdak heb ik een houten vlonder gemaakt.
Deze is gemaakt van houten latjes. Hier komen de accessoires allemaal op.




De rand rond de schuur is gedaan met de pasta van Vallejo.




Hierna de binnenzijde gedaan. Ook de randen van de vlonder afgewerkt.

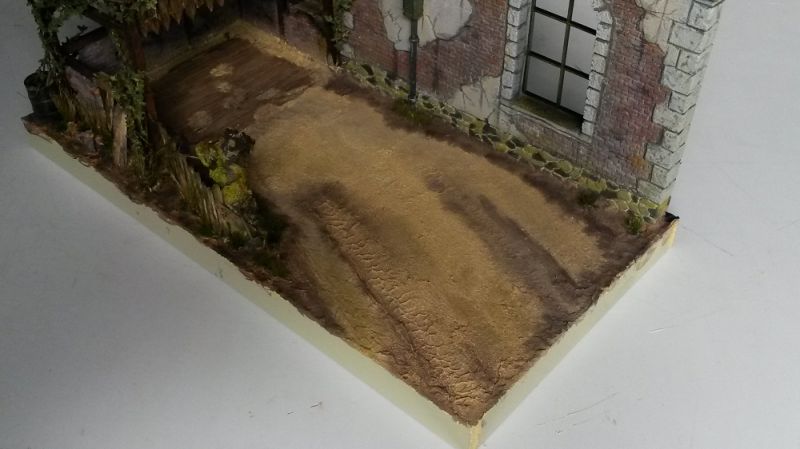

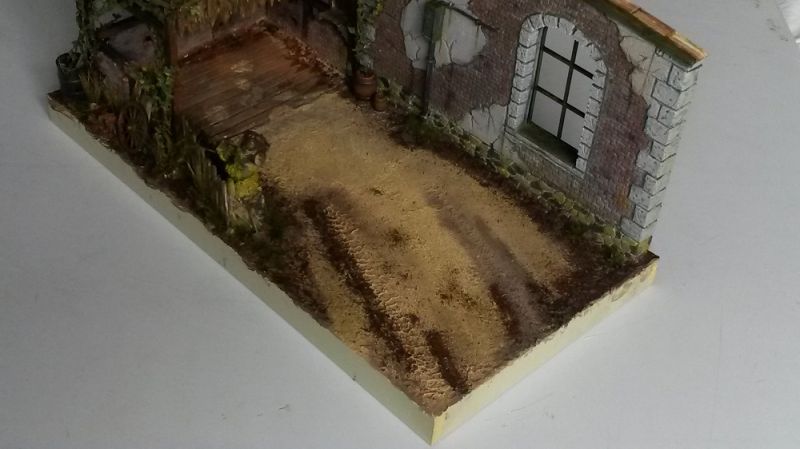

De sporen van de tracks er in gedrukt.
Graspollen zijn van Joefix.




Nu eerst alles maar eens goed laten drogen.






De randen van de houten plaat afgewerkt mat aluminium strippen.
Dit wordt later zwart geverfd.






Nu eerst de basis kleuren er op gezet, alles gedaan met Vallejo.




De randen langs de schuur eerst geverfd en daarna alles voorzien van aarde en pigment poeders




Ook aan deze zijde alles afgewerkt met aarde en pigment poeders




Achterzijde afgewerkt.




Voorzijde afgewerkt.




Alles klaar voor de volgende stap, alle accessoires plaatsen....



Up-Date 07-04-2015

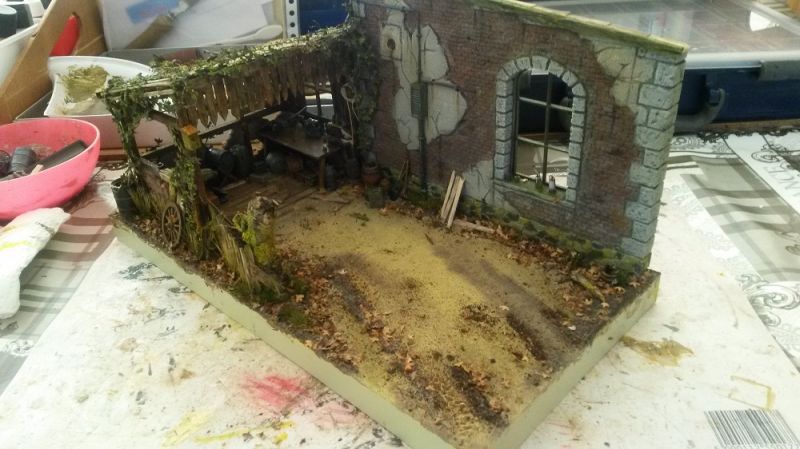

Next step, de verdere opbouw van de ondergrond.

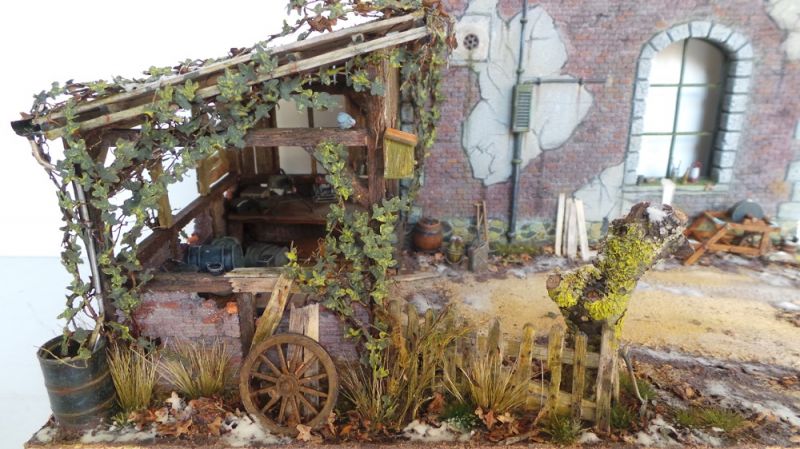

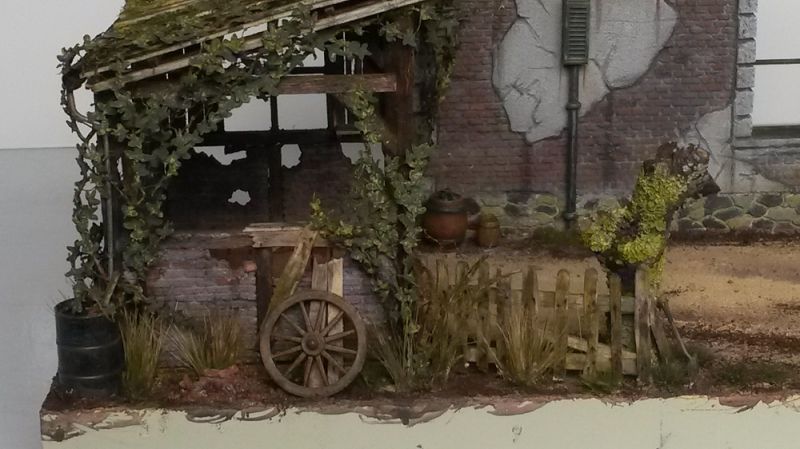

Ik heb eerst de accessoires onder het afdak geplaatst en daarna de voorgrond gedaan.
Alles is verlijmd met witte houtlijm gemixed met water.






Nadat de blaadjes verlijmd zijn nogmaals een ronde gedaan maar nu met aarde en pigment.

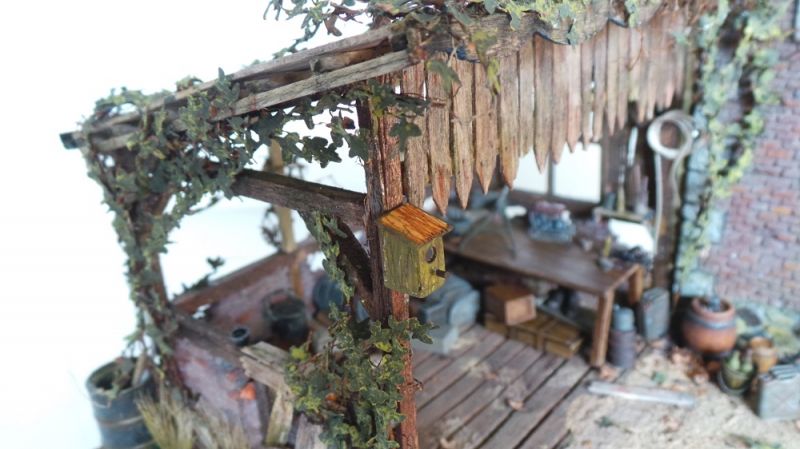

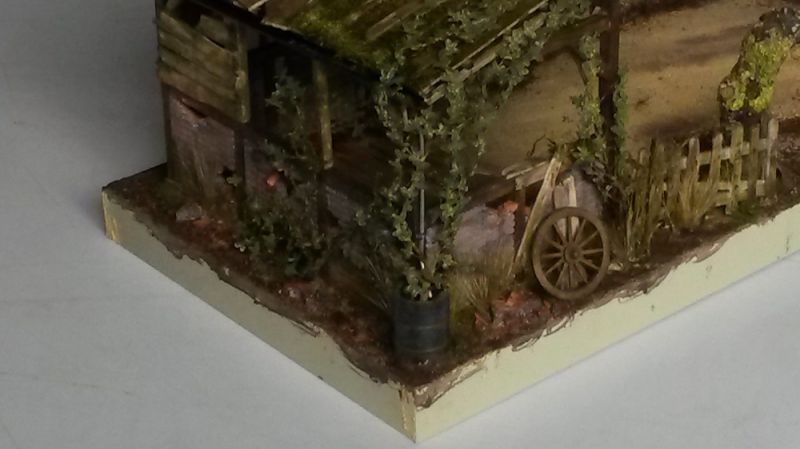

Vogelhuisje is gemaakt van Evergreen plaat.






Ook de achterzijde is niet vergeten en afgewerkt.






Dan, de sneeuw.
Dit is een product van VBM, gemalen glas.
Dit blijft wit en verkleurd niet.

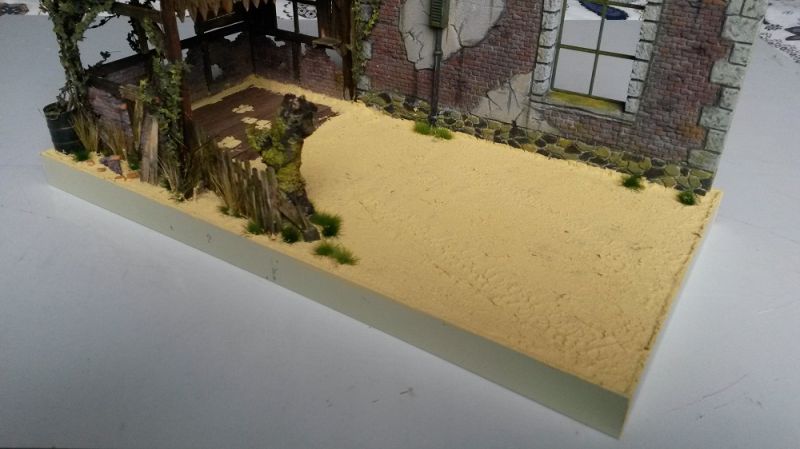

Zo krijgt het diorama een wat winters karakter.

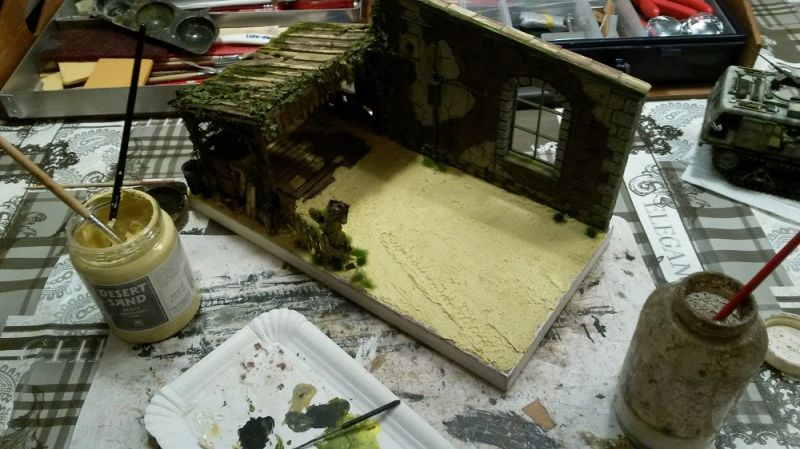

Dit is een eerste laag, als het droog is kan ik goed zien of ik tevreden ben en misschien een tweede laag aan breng.






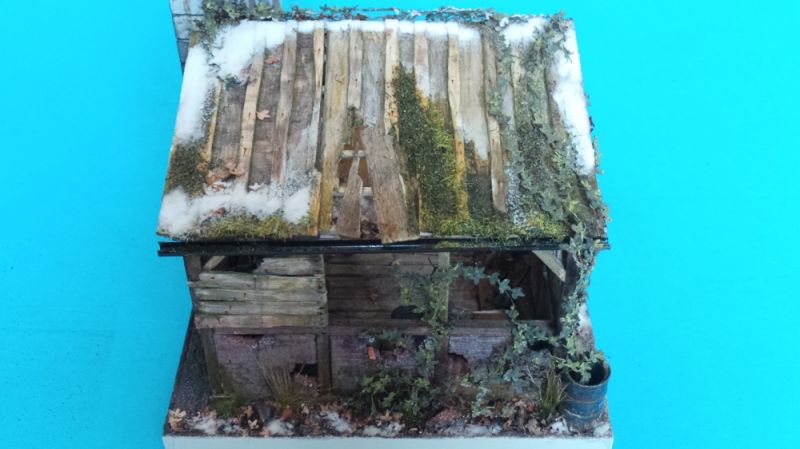

Ook de achterzijde en het dak voorzien van wat sneeuw.






Voorzijde is ook voorzien.
Nu eerst alles laten drogen en dan laagje 2.

Binnenkort meer....



Up-Date 12-04-2015

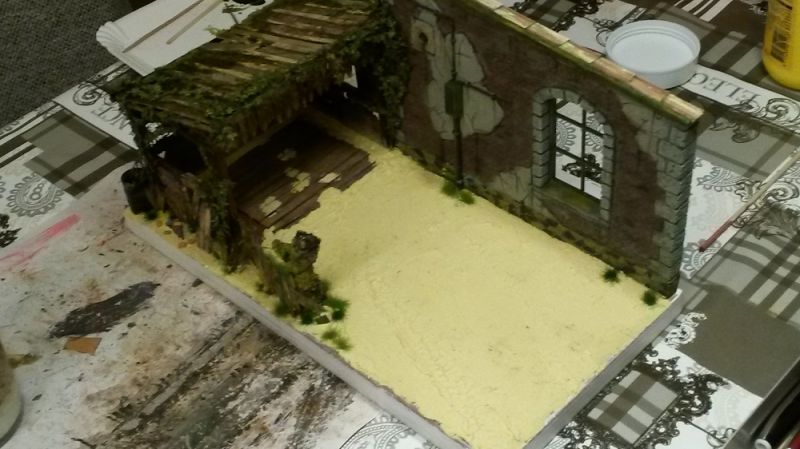

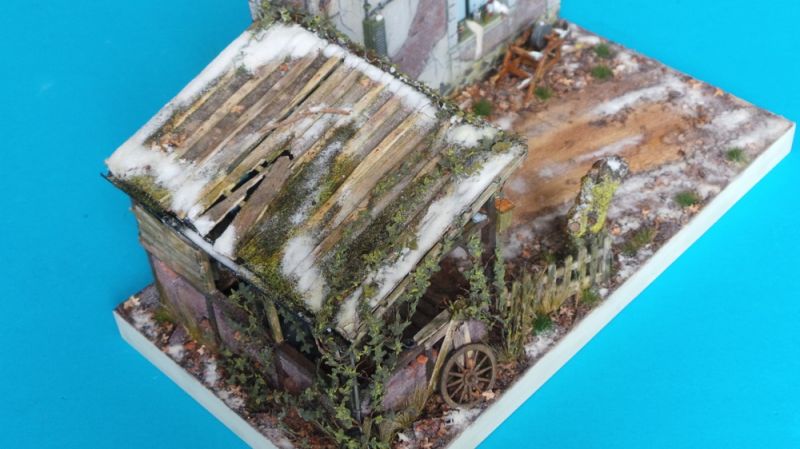

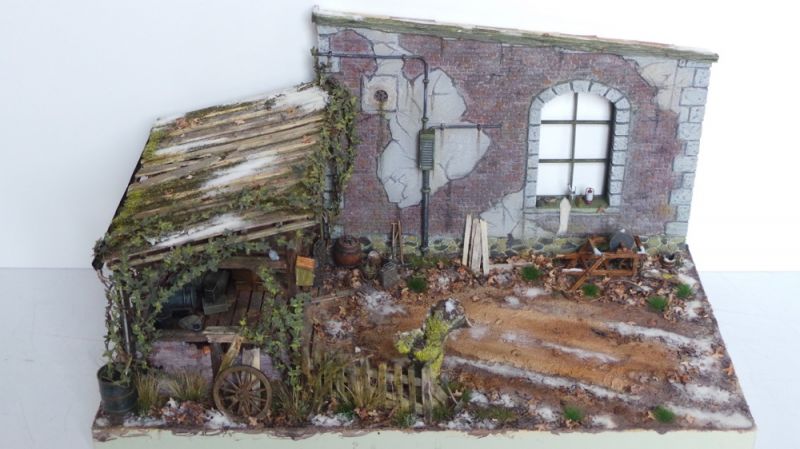

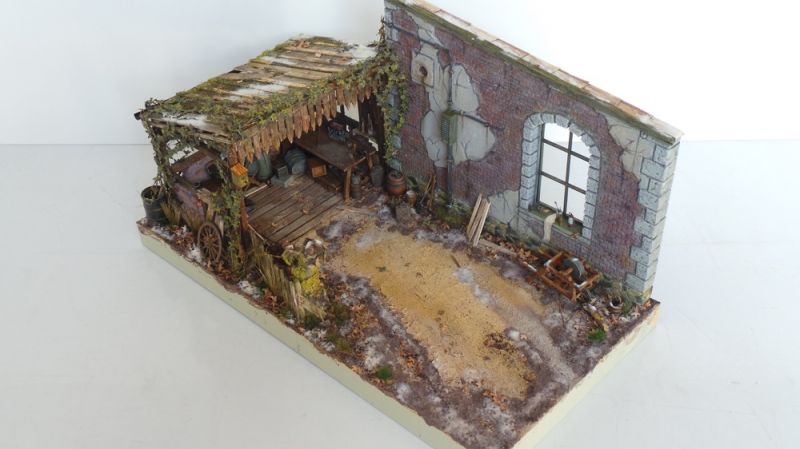

De tweede laag sneeuw is aangebracht.
Verder ook wat meer blaadjes aangebracht en die weer afgewerkt met wat sneeuw.






De meeste accessoires zijn geplaatst op een enkele na.

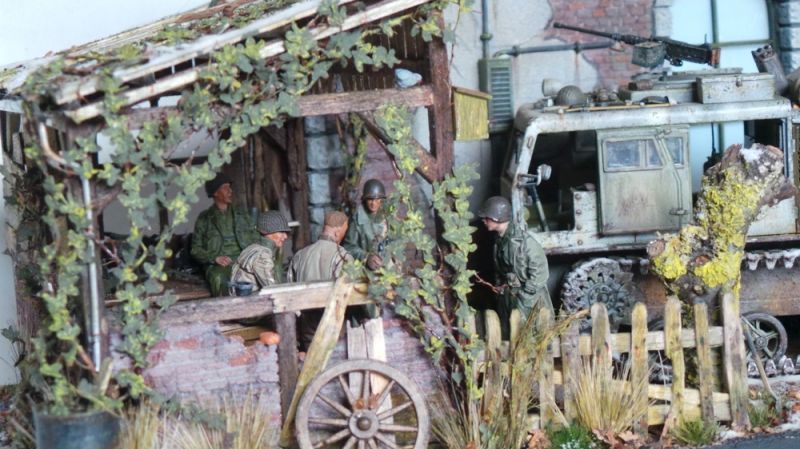

Als de figuren en de M4-HST geplaatst worden komt de rest er bij.






De achterkant is ook gedaan met de tweede laag.

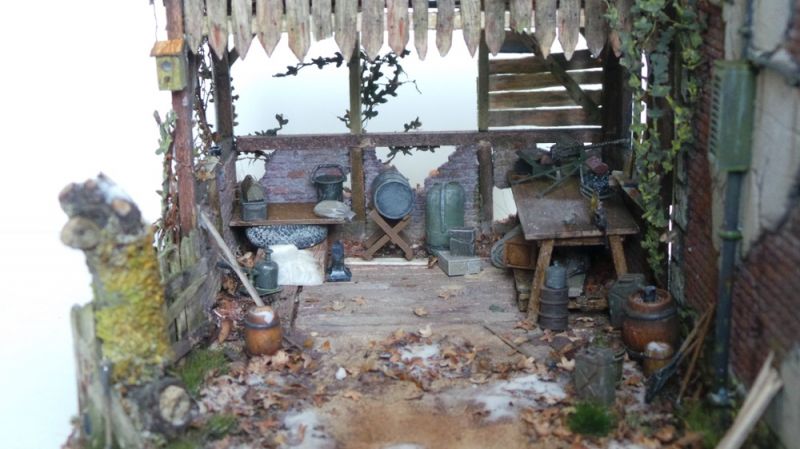

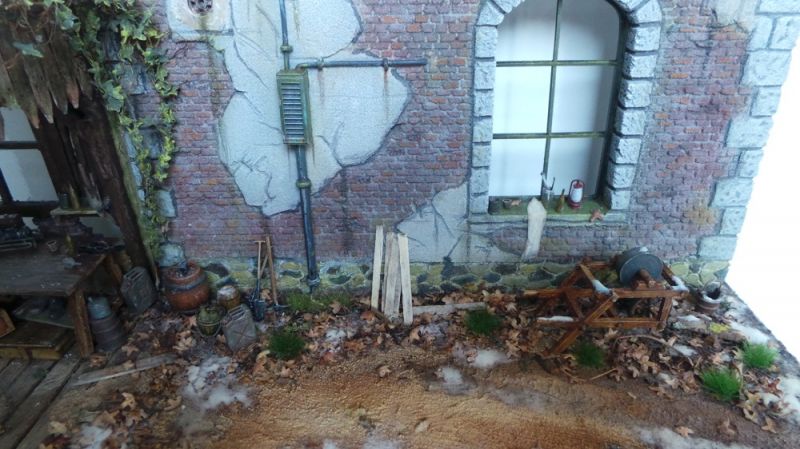

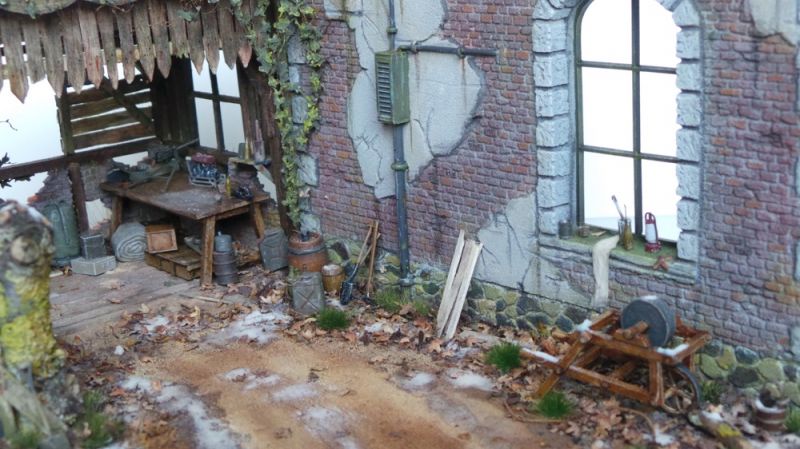

Een kijkje onder het afdakje.






Het glas moet nog geplaatst worden. Afwerking met een gordijn o.i.d. zodat je geen doorkijk meer hebt.






De nieuwe extra gras pollen moeten nog geverfd worden.

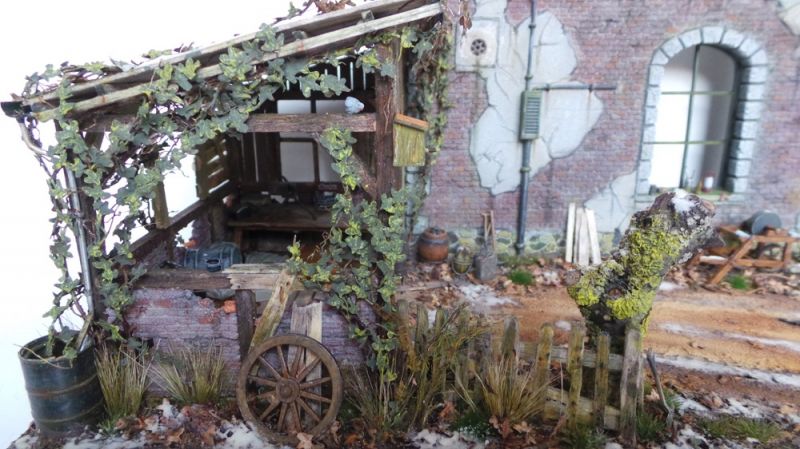

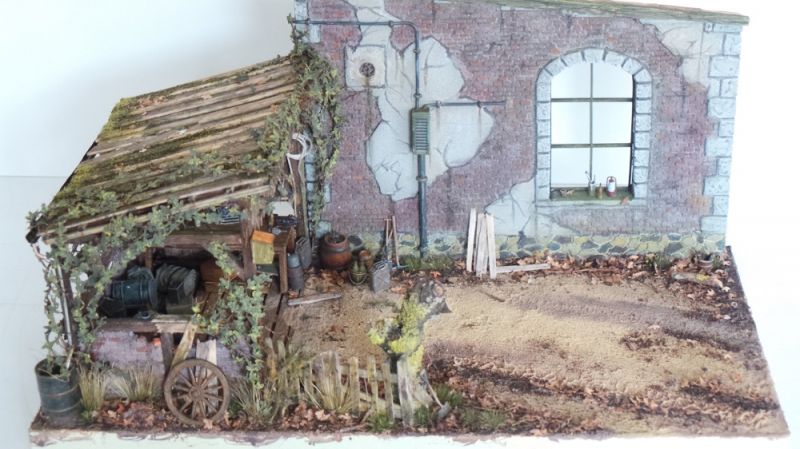

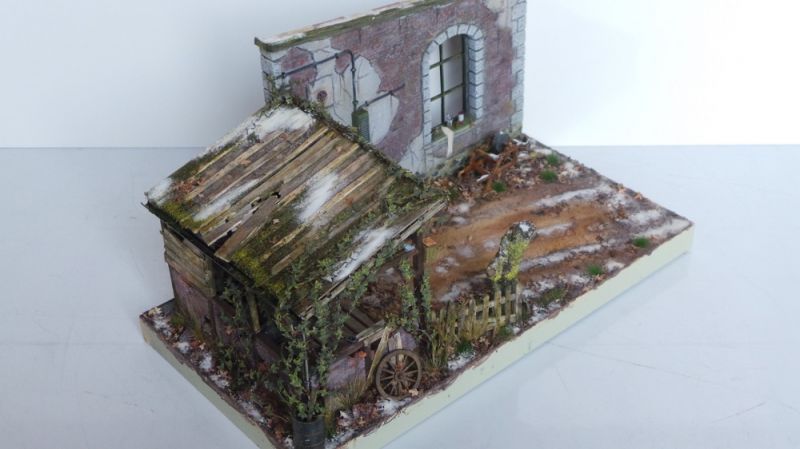

De voorzijde is zo goed als gereed.

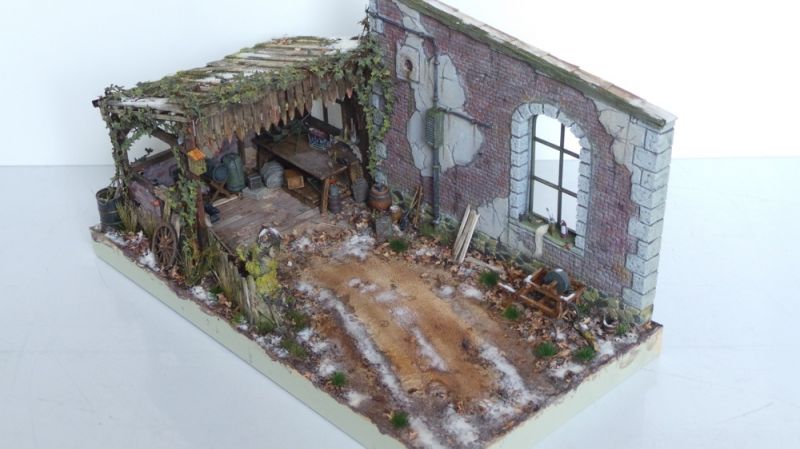

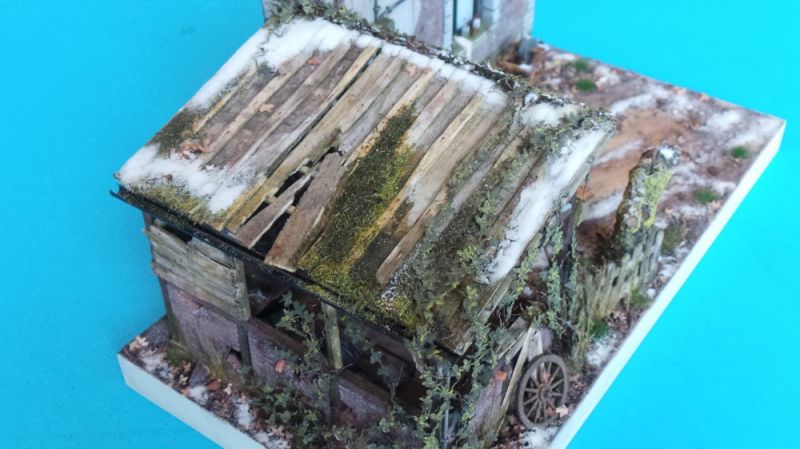

Ook aan de achterkant wat extra sneeuw aangebracht. Het dak wil ik nog een keer doen.
Daar ligt te veel poeder en ik wil meer grote witte delen waar het opgehoopt ligt.

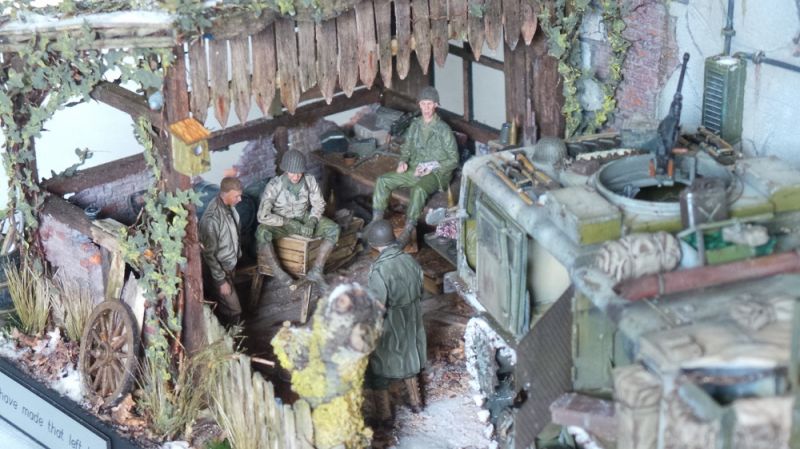

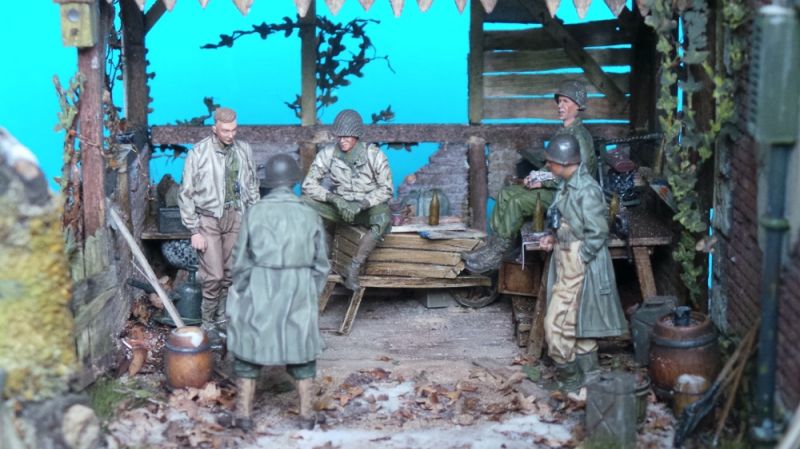

Dan de volgende stap. Ik ga er wat figuren bij plaatsen.
Deze is van Bravo-6. Even checken hoe dit staat....

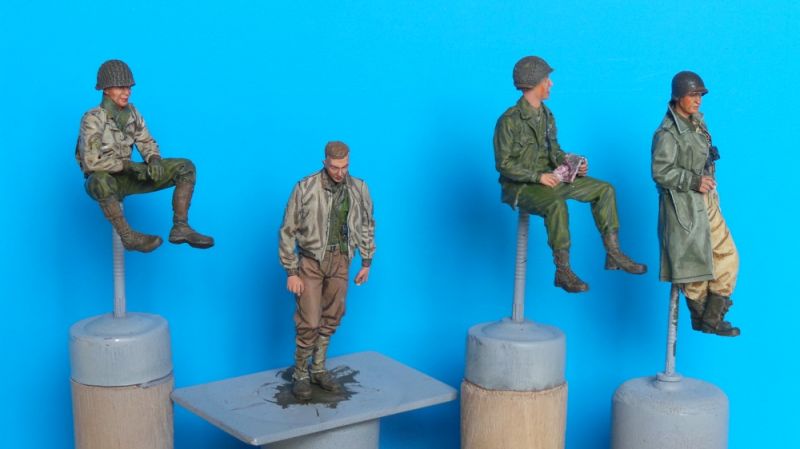

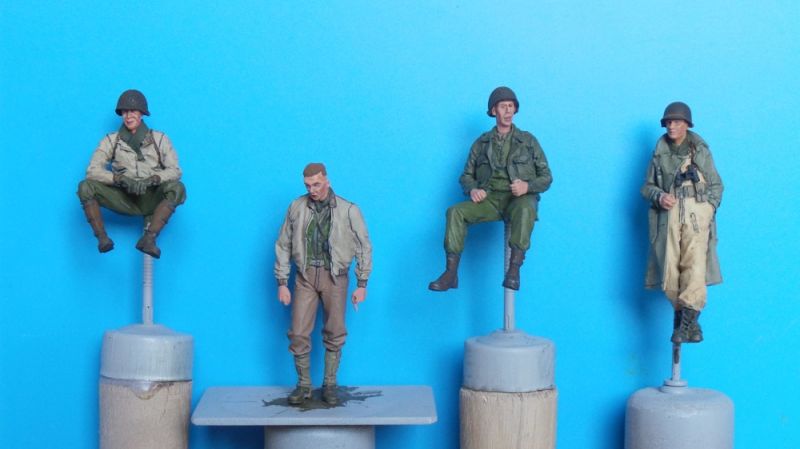

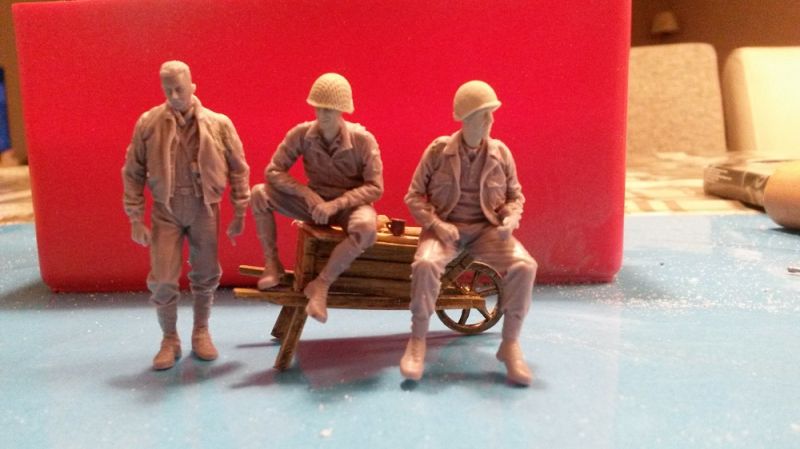

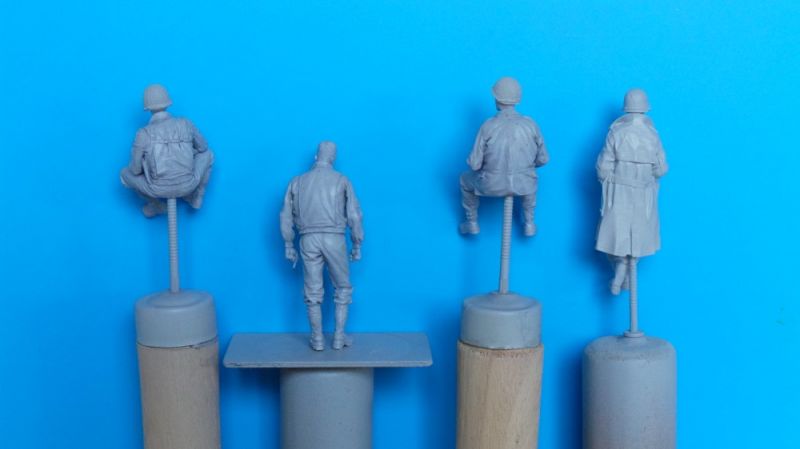

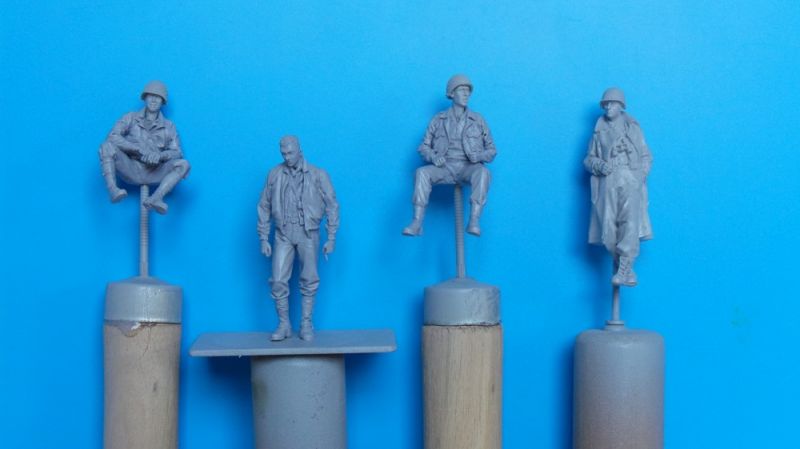

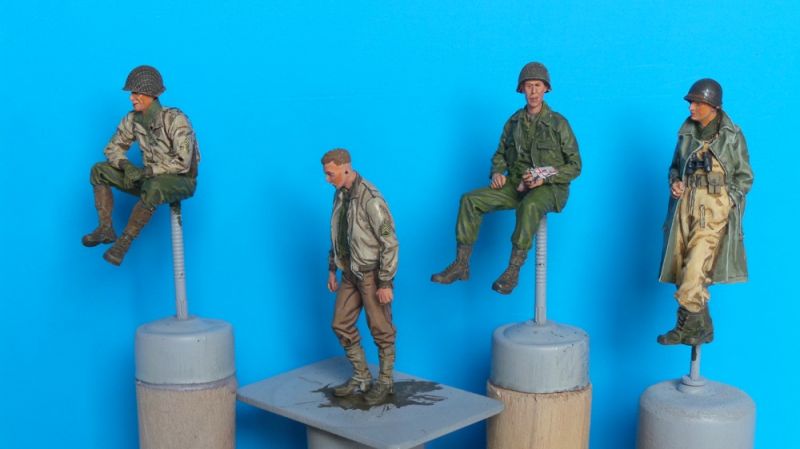

De complete set van Bravo-6. Ik heb de hoofdjes die bij deze set zaten vervangen door Hornet hoofdjes met helm. Die er bij zitten zijn zonder helm.

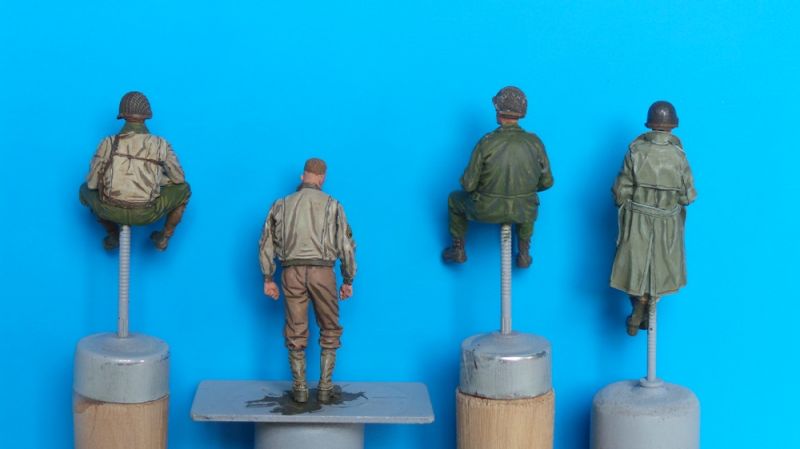

Al de figuren in de primer. De rechter is van Alpine.






Achterzijde.

Nu eerst maar eens wat verf er op zetten. Ik ga ze verven met Vallejo Color.



Up-Date 24-04-2015

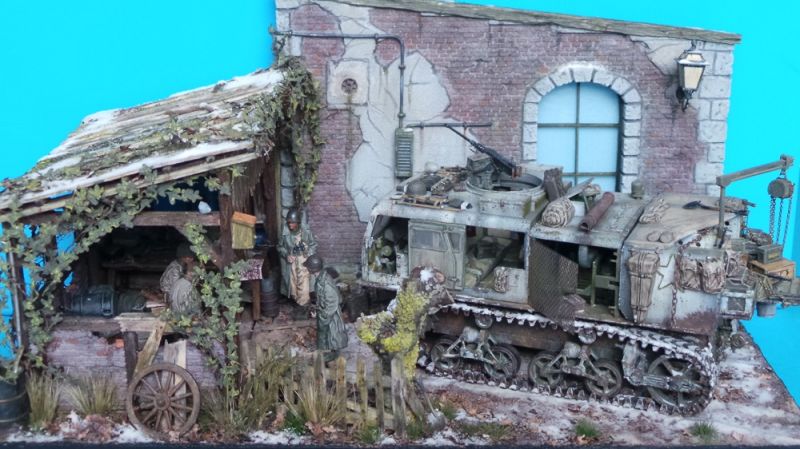

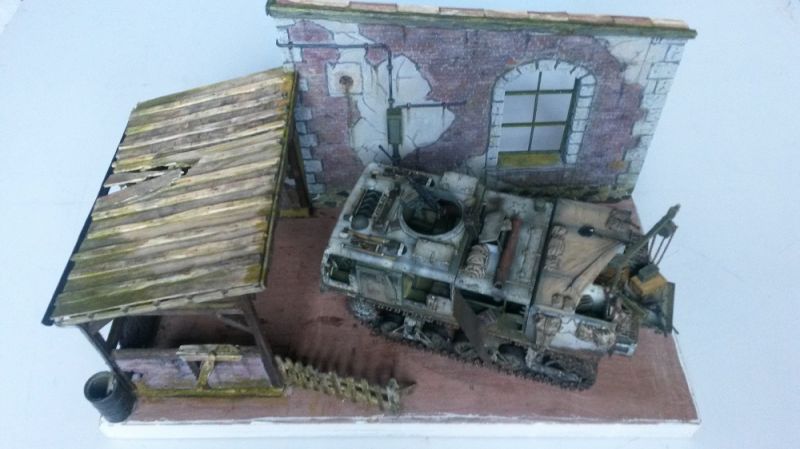

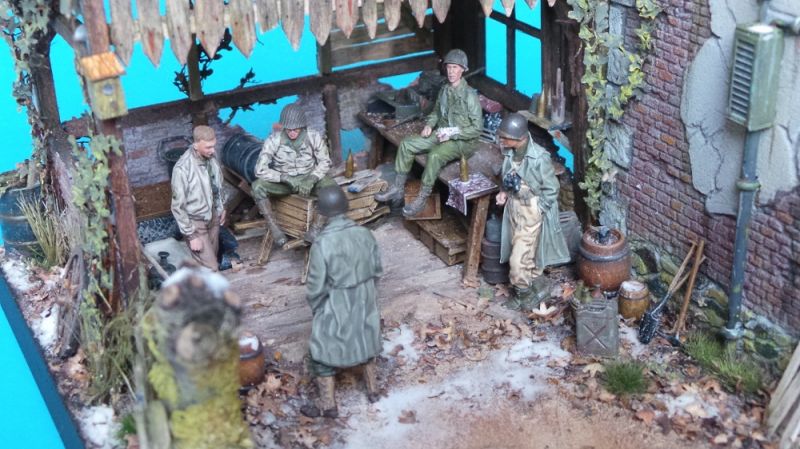

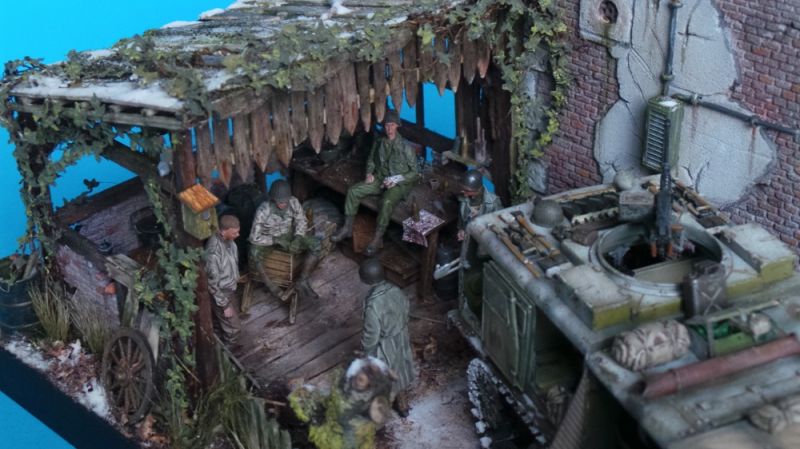

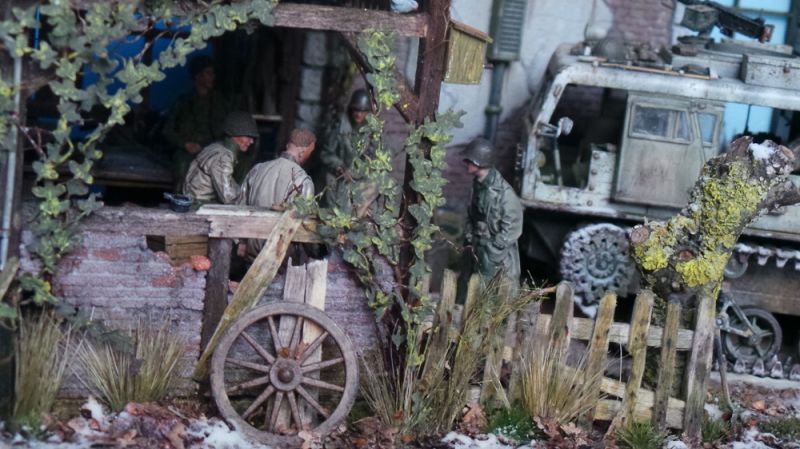

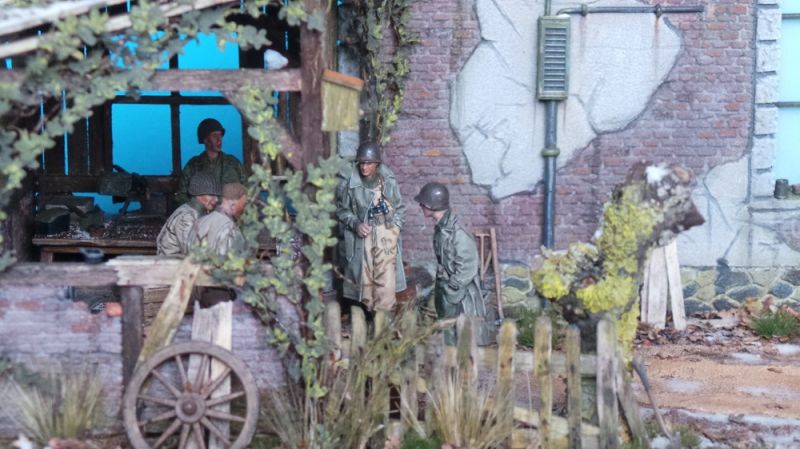

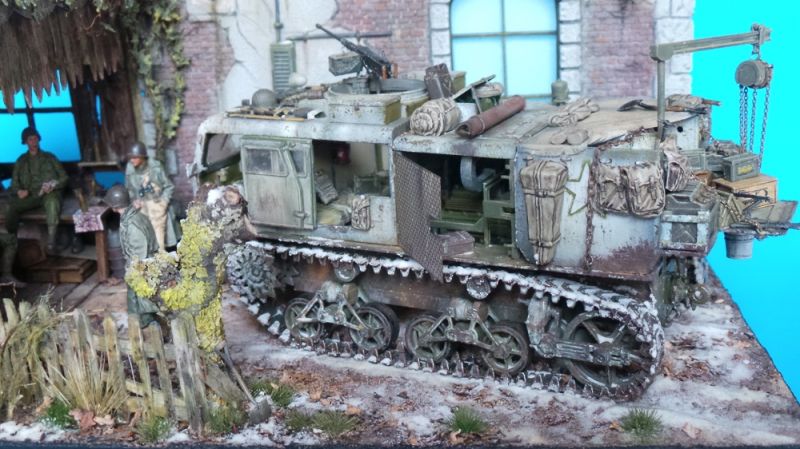

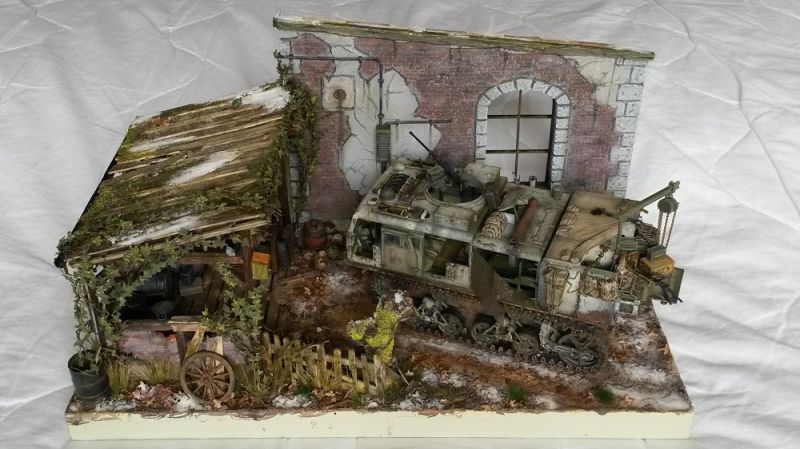

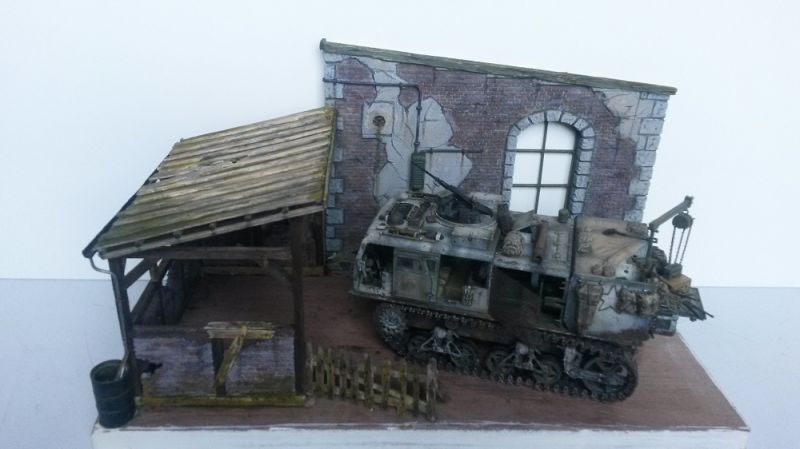

Hierbij even een plaatje hoe het er straks een beetje uit gaat zien.






Eerst terug naar de figuren.

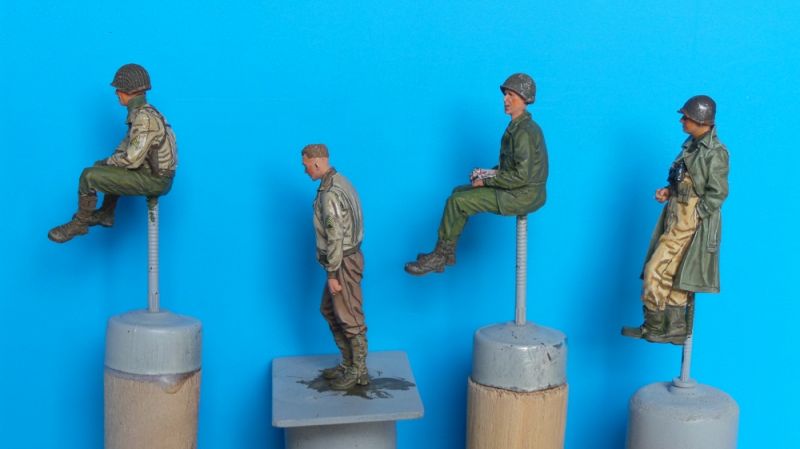

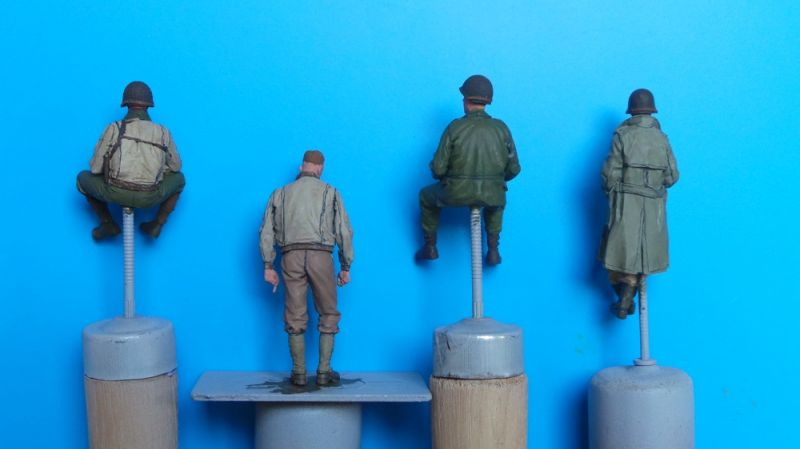

De basis kleur staat er op. Alles gedaan met Vallejo Color.

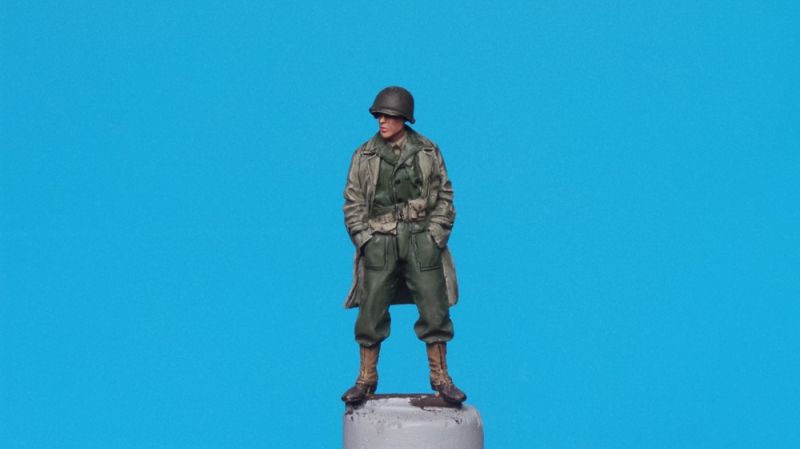

Eerst na de basis er een wash op gezet, meer verweerde uitstraling.

Daarna alles inlijnen.

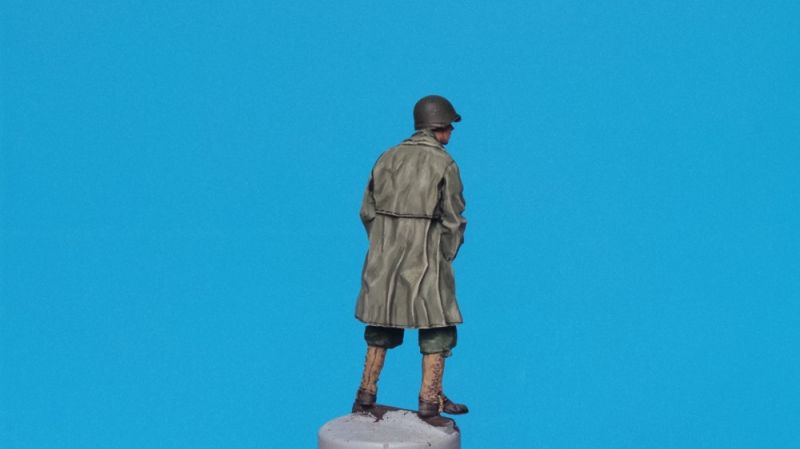

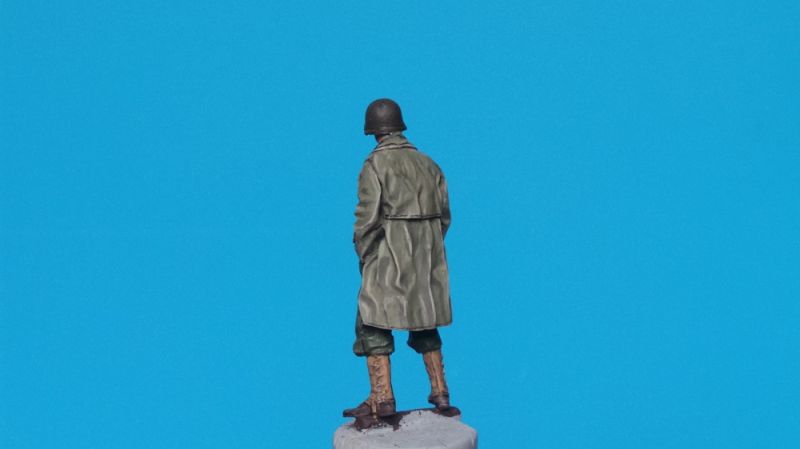

Achterzijde.






Ik was niet helemaal tevreden over de sneeuw en heb op diverse forums toch wel het advies gekregen wat meer met de sneeuw te doen.
Zo heb ik op de ondergrond waar de M4-HST komt te staan wat meer aangebrachten ook het dak van de schuur wat aangepast.
De grote vlek op het midden weg gehaald en de randen wat meer aangezet.






Daarna wat meer opgehoopt langs de rand beneden en wat meer uitgeblend op het midden.






Meer tevreden zo. Nu weer terug naar de figuren....



Up-Date 27-04-2015




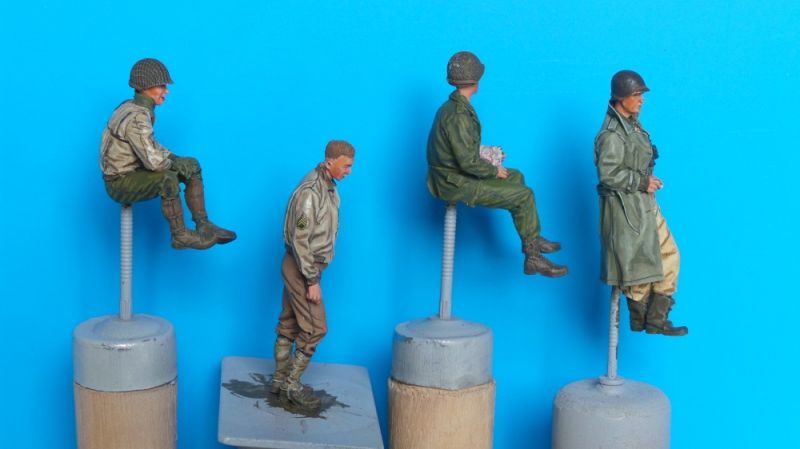

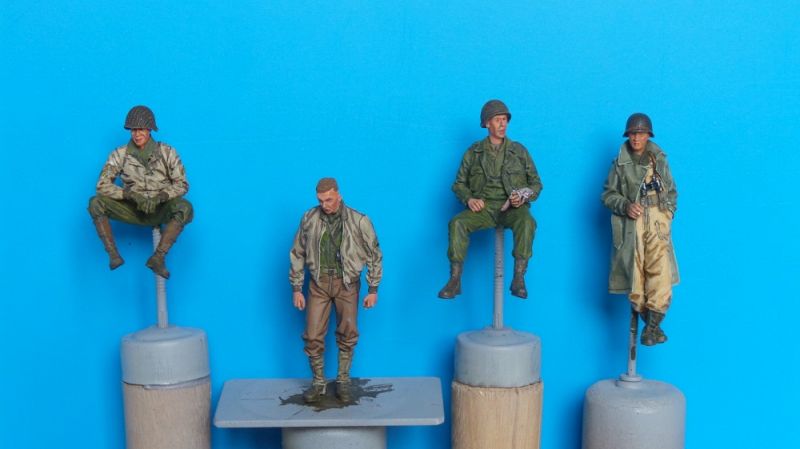

De figuren zijn klaar.
Ik wil alleen nog wat met pigment poeders wat vuil en stof aanbrengen.
Alles is gedaan met Vallejo color.






Na het aanbrengen van de pigment poeder voor vuil en stof kunnen ze naar hun plaats op het dio.
We zijn er bijna.....






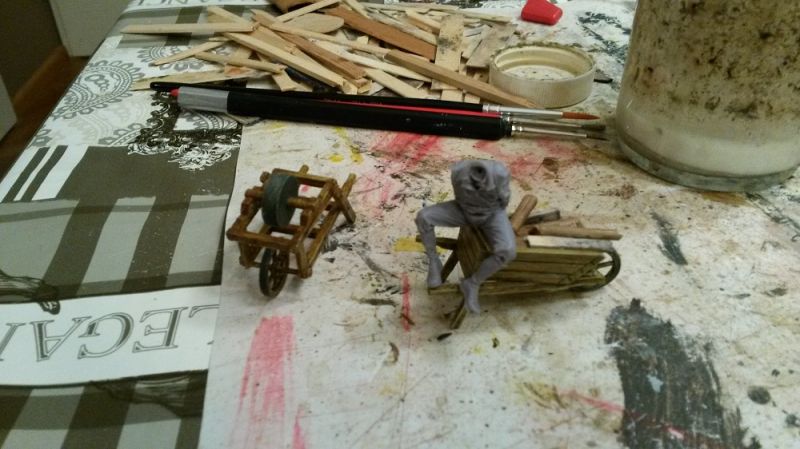

Deze heeft vast een plekje op de kruiwagen gekregen.






De rand van het diorama afgewerkt met mat zwart.






De gevel lamp opgehangen.






Dan kunnen ze eindelijk naar hun plekje onder het afdak.













Dan mag ook de M4-HST er bij

.




Nu nog enkele kleine puntjes afronden en dan nog een naamplaatje.
We zijn er bijna.....

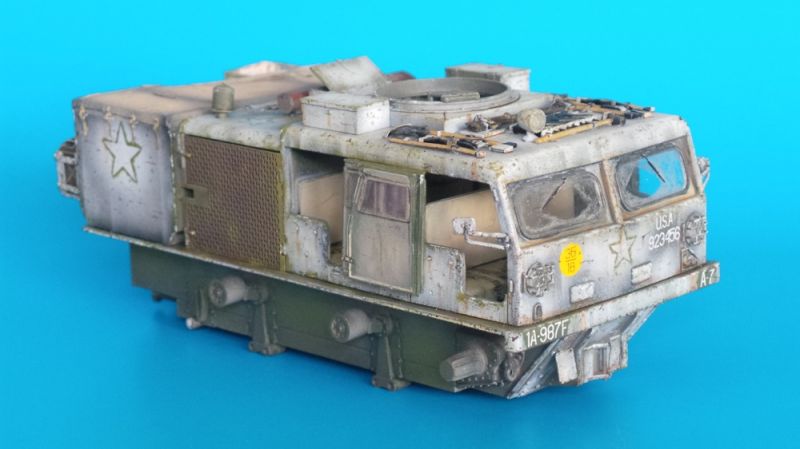

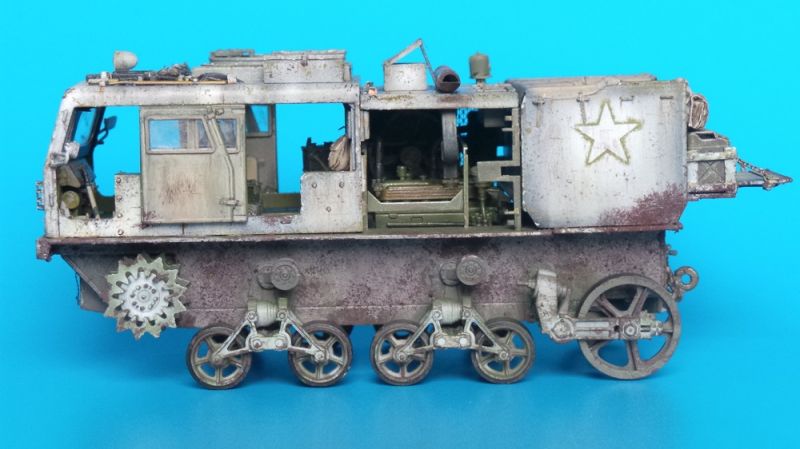

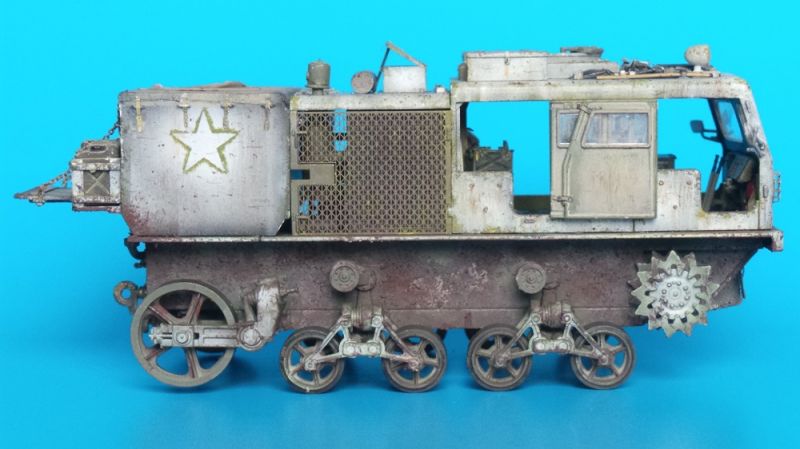

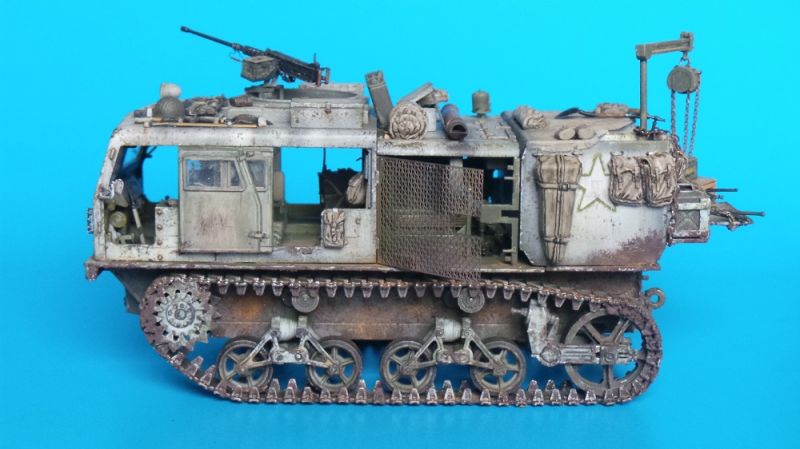

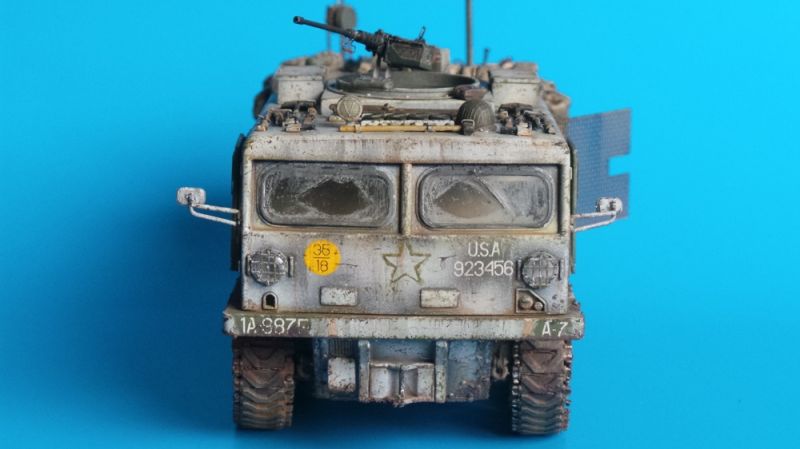

De M4-HST is gereed.

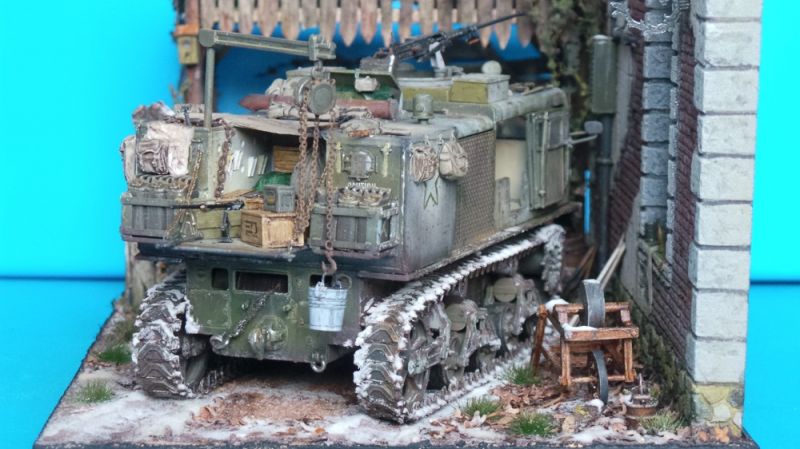

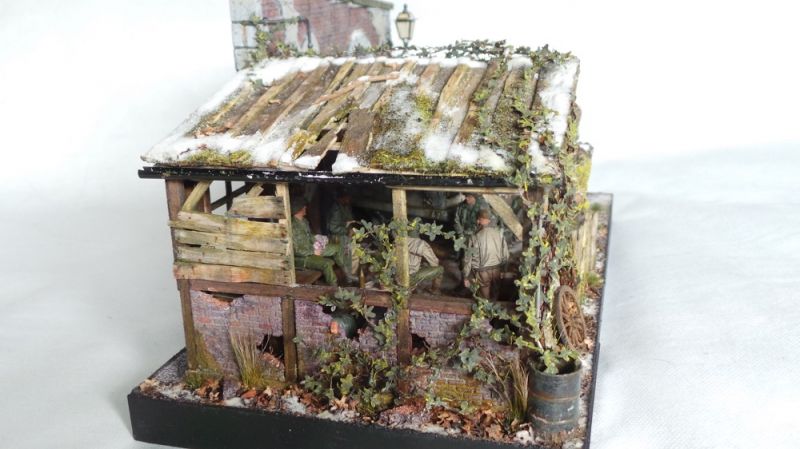

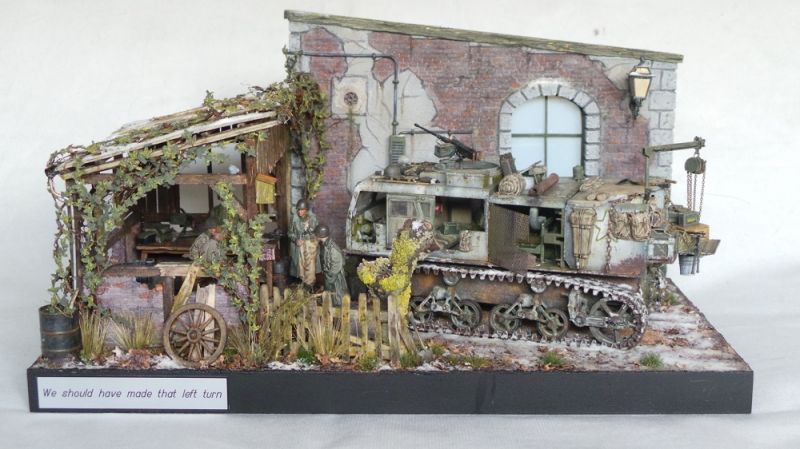

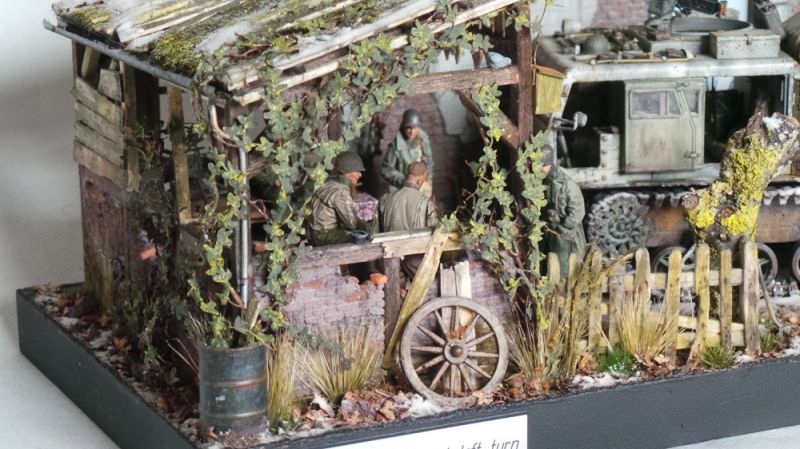

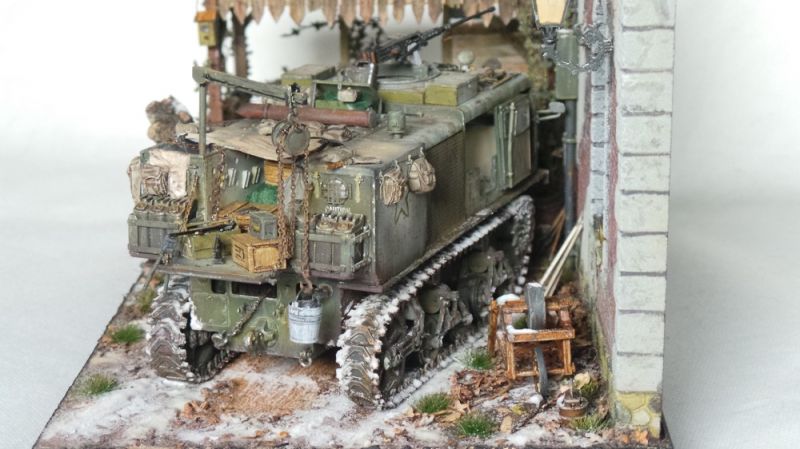

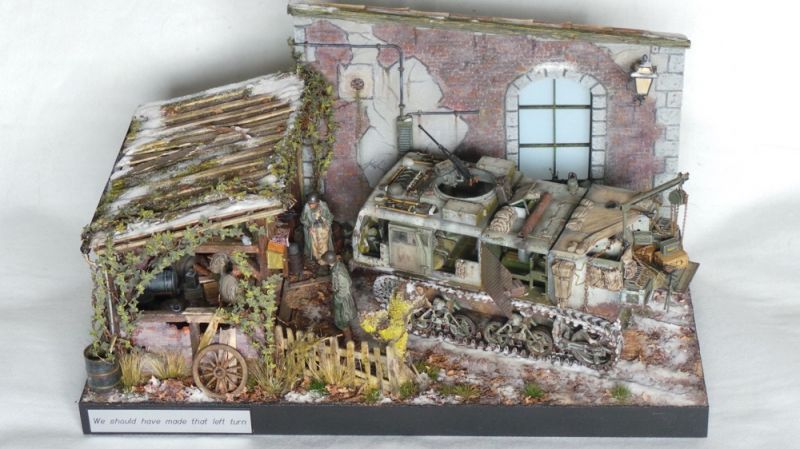

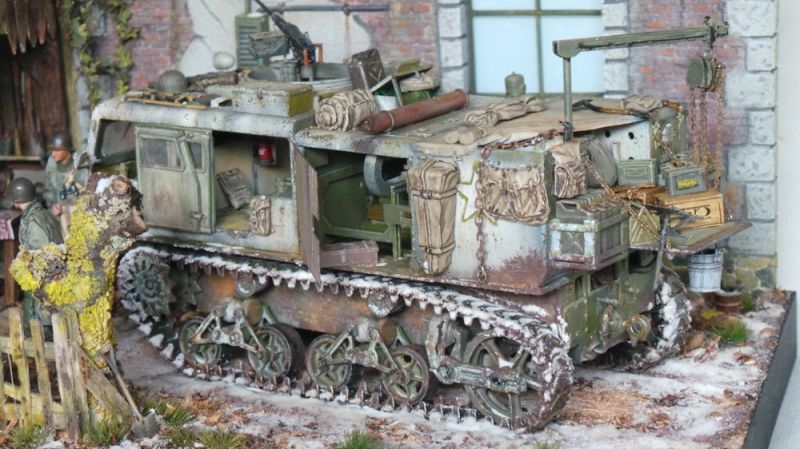

Hierbij de eind foto's.


Dat was het dan voor dit project.
Bedankt voor het kijken en voor al jullie reacties, vragen, op en/of aanmerkingen, tips, enz.

Groeten, Peter.
