Ypenburg 1940

Hierbij het begin van de bouw van het diorama "ypenburg 1940"

Vorige up-date:      10-04-2011

Laatste up-date:    16-04-2011

Ik ga dit diorama maken aan de hand van deze tekening.


Het model dat ik gebruik voor de M-36 is die van SHQ, een white metal kit.
De figuren zijn ook van SHQ, ook van white metal.
Het wachthuisje word gemaakt van Evergreen plaat.
De muren en het stukje van het gebouw word gemaakt van balsa-foam.
Het hekwerk en de naam word gemaakt van Evergreen rod.

Het ontwerp, denken, meten, omrekenen, enz....


Begonnen met het hekwerk en de naam.


De naam is gemaakt van Evergreen rod en wat electra draad.


Het wachthuisje is gemaakt van Evergreen plaat.


De eerste onderdelen zijn gereed.


Intussen ben ik ook met de M-36 Landsverk begonnen.

Wat meer informatie over de M-36

De pansterwagen M.36
Fabriek: A.B. Landsverk (Landskrona, Zweden).

Bemanning: 5 man (2 bestuurders, 2 schutters en de commandant).

Totale lengte: 5,69 meter.

Totale breedte: 2,01 meter.

Hoogte: 2,46 meter.

Totaal gewicht: 7000 kilogram.

Bewapening: Drie 7,9 mm. Lewis M.20 mitrailleursen een 37 mm. Bofors kanon.

Munitie: Brisant- en pantserbrisantgranaten.

Bepantsering: Toren: 9 mm. Rest: 5 mm.

Optiek: Nedinsco (Venlo).

Motor: Daimler-Benz.

Vermogen: 80 pk.

Maximum snelheid: 60 km/u vooruit en 40 km/u achteruit.

Ingevoerd bij het Nederlandse leger: 1936.

Aantal beschikbaar in Mei 1940: 12 M.36 pantserwagens.




De M-36 in bewerking.
Je moet aardig wat werk verzetten om hier een leuk model van te maken.
Er zit een hoop "flash" aan  en heb hier en daar wat extra details aangebracht.


Het model van alle kanten gezien:


De luchtroosters, links, rechts en voor worden nog aangepast want die kloppen niet met de uitvoering die ik maak voor dit diorama. Later meer hierover.

De meeste onderdelen bij elkaar...


De eerste lay-out voor dit diorama,


Op deze foto is ook de muur links er bij geplaatst, ook gemaakt van balsa-foam.


Hier twee foto's van de M-36 waar ik ben begonnen met de luchtroosters te veranderen.


Ook de toren werd voorzien van wat extra detail.


Dit was het voor nu, binnenkort weer een nieuwe up-date.



Up-date 2    10-02-2011

Bij de M-36 heb ik de nieuwe roosters geplaatst, gemaakt van oude onderdelen uit de schoenendoos en afgewerkt met Evergreen strip en putty.


Hierna heb ik hem in de grondverf gespoten,


Daarna de basiskleur bronsgroen,




Hierna een glans vernis aangebracht en daarna de decals geplaatst.


Herna een lichte wash en ook de panels ingelijnd.


Ook de wielen zijn gedaan,


De koepel is ook aangepakt met een wash en een lichte drybrush,


Hierna ben ik verder gegaan met de diverse extra onderdelen die op het diorama komen.
Eerst het wachthuisje,

Na de primer heb ik de buitenzijde licht blauw geverfd,


Daarna de rode strepen geverfd,


Hierna een wash aangebracht, bruin van kleur.


Gereed na een lichte drybrush, voorzijde:


En de achterzijde:


De extra onderdelen, ook weer uit de schoenendoos gevist,


Hiernaast ben ik natuurlijk ook verder gegaan met het ondergrondje.
De eerste handeling was het aanbrengen van wat styro-foam als basis.


Daarna heb ik het allemaal in de grondverf gezet e de randen zwart gespoten,


Hierna ben ik begonnen met de basis kleuren voor de ondergrond, gedaan met Vallejo acryl.


Ik ben nu druk met de verdere opbouw van het diorama en ga intussen ook met de figuren beginnen.
Deze zijn van SHQ:


Dit was het dan weer voor deze up-date, binnenkort weer een vervolg....



Up-date 3    19-02-2011

Hierbij de volgende serie foto's,

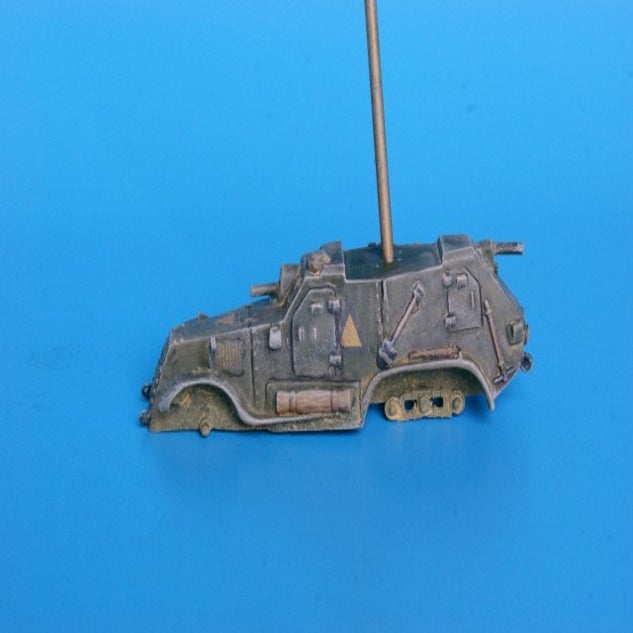

Eerst verder gegaan met de M-36.
Hier heb ik de onderzijde voorzien van wat pigment poeders en ben daarna nog verder gegaan met het inlijnen van details.


Hierna heb ik de wielen gemonteerd en heb hem verder afgewerkt.


u de M-36 zo goed als gereed is, de laatste hand doe ik als hij op het diorama staat, ben ik me bezig gaan houden met de figuurtjes.
Deze zijn van SHQ, white metal.
Ze zijn vrij goed vind ik, goed detail, netjes afgewerkt.
Ik heb voorlopig een serie van vier figuurtjes genomen, ik ben nog op zoek naar wat andere, maar als die er niet komen moet ik het hier mee doen.
Ik denk ook dat het er niet veel meer moeten zijn.

De hoofdrol spelers, deze heb ik ontdaan van hun ondergrondjes.


De hele serie,


Set 1,


Set 2,


De hele set in de primer,


Set 1 in de primer,


Set 2 in de primer,


Binnenkort een nieuwe up-date....



Up-date  4   26-02-2011

Hierbij een serie foto's van de opbouw hoe ik de ondergrond heb gemaakt.
Na de basiskleuren heb ik fijn zand, schelpenzand, aangebracht met een mengsel van water met witte houtlijm.
Dat heb ik verder geverfd en gedrybrushed in diverse groen en bruine tinten.




Hierna heb ik statisch gras en joefix graszoden aangebracht met het zelfde mengsel.




Dat heb ik vervolgens geverfd met diverse groene, bruine en gele kleuren.
Ook hier en daar pigment poeders aangebracht.
Daarna ook al wat accessoires aangebracht.
Het wachthuisje moet nog iets worden ingekort, wat toch iets te hoog naar mijn mening.


Binnenkort weer een vervolg....

Up-date 10-03-2011

Het vervolg:

Eerst de figuren.
Na het aanbrengen van de primer heb ik de basis kleuren aangebracht.
Ook de gezichten zijn gedaan met Vallejo.
De kleuren, Vallejo:

Basis, 70.973, light sea grey.
Shadow, 70.906, pale blue.
Highlights, 70.907, pale grey blue.


De basi kleuren,


Begonnen met de details,


Inlijnen van details,


Gereed,


Set 1 voorzijde,


Set 1 achterzijde,


Set 2 voorzijde,


Set 2 achterzijde,


Ja, ze zijn echt klein....


De figuren zijn gereed.
De M-36 Landsverk ook. nog een touw aangebracht aan de voorzijde.



Het diorama is er ook klaar voor, de afwerking kan beginnen.


Druk met de afwerking,


De volgende up-date is onderweg....

Up-date 11-03-2011

Hierbij de eerste foto's van het diorama dat nu bijna gereed is.
Ik vond het een beetje leeg / kaal dus heb ik er wat bomen bij gezet.
Op de tekening zie je links wat struikjes, die komen er ook nog bij.
De bomen zijn als volgt gemaakt:

De linker, bij het wachthuisje, is gemaakt van koperdraad.
Hierna heb ik het afgewerkt met polyester plamuur.
Daarna kleine stukjes/takjes zeeschuim er in verlijmd.
Wanneer dit droog was heb ik hem bruin gespoten.
Daarna heb ik de kleine groene blaadjes van Joefix er bij genomen.
Eerst de boom inspuiten met lijmspray en daarna de blaadjes aanbrengen.
Hierna heb ik er haarlak over gespoten, zo blijven ze goed op hun plek.

De struik en boom aan de rechterkant, deze zijn eigenlijk ook op deze manier gemaakt,
alleen heb ik hier zeeschuim boompjes voor gebruikt en de rest gedaan zoals hierboven
beschreven staat.

Het overzicht,


De linker kant,


Details,


De rechter kant,


Hierbij ook wat foto's van de achterzijde van het diorama.

Overzicht,


Links,


Rechts,


Nu alleen nog de struikjes er bij en dan kunnen de figuurtjes en de Landsverk er ook op.

Foto's volgen....

Laatste Up-date, 20-03-2011


De figuurtjes en de M-36 heb ik geplaatst.
Verlijmd met 2 sec. lijm.
Verder heb ik nog wat groene struikjes / bosjes geplaatst. Deze komen uit een voorraad mos die je b.v. haalt in een tuincentrum.
Dit is aangebracht met een mengsel van witte houtlijm met water.

Dit is het dan geworden:


Linkerkant,

Rechterkant,


Ik moet alleen nog het naamplaatje er op aanbrengen en dan zijn we gereed.
Foto's komen er aan....

Laatste up-date:  10-04-2011

Hierbij nog een aanvulling....
Dit zijn wat foto's van de laatste figuurtjes die ik nog miste.
Om zo het verhaal compleet te maken zoals op de tekening is te zien had ik nog deze figuurtjes nodig.

De figuurtjes in de primer:


De basiskleuren, daarna voorzien van een was


Daarna de laatse details geverfd.
Het figuurtje met het geweer heb ik nog iets aangepast, dat miste een stukje van het geweer.
Het figuurtje met de lewisgun, die heb ik nog voorzien van een standaard aan de Lewisgun.


nu nog de eindfoto's maken en dan is het echt klaar....

Gereed, 16-04-2011

Hierbij dan de eindfoto's.





 Opdracht voltooid....
