Marder III M Tank Destroyer "Normandy Front" 1/35
De Marder III (Sd.Kfz 138 en 139) was een Duitse tankjager uit de Tweede Wereldoorlog. De eerste prototypes van het voertuig werden gemaakt in 1942 en de serieproductie ging door in de periode 1942-1944, eindigend met de productie van ongeveer 970 voertuigen. De Marder III werd aangedreven door een enkele Praagse EPA-motor van verschillende uitvoeringen met een vermogen van 125-150 pk. Hij was bewapend met 1 kanon F-22 Model 1936 cal. 76,2 mm (Sd. Kfz. 139) of 1 kanon PaK 40 cal. 75 mm (Sd. Kfz. 138) en 1 MG34 of MG42 machinegeweer cal. 7,92 mm.
De Marder III is gemaakt als gevolg van een hardware tekort in de Wehrmacht in verband met een mobiel antitankkanon, dat in staat is de Sovjet T-34 en KW-1 te vernietigen. Om de tijd van testen en implementatie in productie te minimaliseren, werd de Marder III gemaakt met het chassis van de PzKpfw 38 (t) tank, die vervolgens werd ontmanteld, en in de originele versie was de hoofdbewapening de gevangen Sovjet F-22 pistool. Drie varianten van dit voertuig werden in serieproductie geproduceerd. De eerste werd aangeduid als Sd.Kfz 139 Marder III en was bewapend met het eerder genoemde buitgemaakte Sovjet 76.2mm F-22 kanon en werd aangedreven door een 125 pk sterke motor. Sd.Kfz 138 Marder III Ausf werd kort daarna opgericht. H, die was uitgerust met het Duitse 75 mm PaK 40 kanon en een motor van 140 pk. Ten slotte was de laatste in massa geproduceerde versie de Sd.Kfz 138 Marder III Ausf. M, die nog het PaK 40-kanon had, maar al een gesloten bemanningsruimte en een motor van 150 pk had. Marder III-voertuigen van alle uitvoeringen werden in de periode 1942-1945 voornamelijk aan het Oostfront gebruikt, waar vooral in de periode 1942-1943 een zeer effectief wapen bleek te zijn. Een kleine partij van hen, bestaande uit ongeveer 60-70 voertuigen, ging in de periode 1942-1943 naar Noord-Afrika.
De kit,
Deze kit combineert de klassieke Marder III M (item 35255) met gloednieuwe figuren en extra onderdelen, inclusief markeringen, om het model te bouwen als een voertuig gezien in de laatste jaren van de Tweede Wereldoorlog aan o.a. het Normandische front. De Marder III M was een sterke Duitse tankvernietiger met het 7,5 cm Pak40 / 3-kanon, gebaseerd op het verouderde, in Tsjechië gebouwde 38 (t) -tankchassis. 942 werden geproduceerd vanaf mei 1943 en sommigen van hen dienden op het front van Normandy, terwijl de Duitse nazi-troepen probeerden de geallieerde opmars te stoppen. Assemblagekit van kunststof, 1/35 schaal. Lengte: 149,5 mm. De Marder III M-vorm is nauwkeurig herschapen, inclusief de lay-out met centrale motor (vandaar de “M” -aanduiding voor “Mitte” = midden) en het gevechtscompartiment achterop, het 7,5 cm kanon en interieurdetails, zoals de granaat-rekken en radioapparatuur. NIEUW voor deze kit: Losse trackschakels geven een realistische weergave van doorhangen in de bovenste tracksectie. Foto-etst deel herschept de uitlaatafdekking. Wordt geleverd met 4 full body-figuren (waarvan er 3 helemaal nieuw zijn) en een torsofiguur in realistische pose, plus 2 Normandisch front-markeringsopties.
De Tamiya kit, NR 35364, is mooi gedetailleerd, de eerste indruk is goed.
Verder ga ik hem iets updaten met wat photo-etch, twee setjes van Eduard ga ik hier voor gebruiken.
Ook een aluminium loopje van Aber mag niet ontbreken. Is in bestelling....
Met de AK-Interactive 3rd generation acryllic modelling colors gaan we er wat kleur op aanbrengen.
De kit,
En de kit met de extra's,
De verf, links de basis, rechts de kleuren voor het pre-shaden, de schaduw en highlights.
Dan, de bouw.
Begonnen met de romp zoals de omschrijving ook aangeeft.
Vrij simpel en zit snel in elkaar.
Het onderstel opbouwen,
Hierna de wielen. Mooi gedetailleerd.
Alles zit nog los. Gereed voor de tracks.
Laten we die eerst maar eens bouwen.....
Deze keer bouwen we alles los om het straks goed te kunnen verven. Zowel de wielen als de tracks.
Zo op deze tekening te zien is is de bouw volgorde belangrijk en kan je de tracks los bouwen.
Eerst de enkele schakels verlijmd en daarna ze om het voorste wiel gelegd.
Daarna de lange delen en het achterste wiel op dezelfde manier als de voorste.
Onder het achterste loopwiel komt de deling.
Na het drogen ze voorzichtig van het voorste en achterste wiel weg buigen en heb je hem klaar voor
het verven en verweren.
Zo ook de rechter kant.
Deze zijn klaar voor de primer.
Up-date, 30-04-2024
Nu de tracks gereed zijn ben ik eerst verder gegaan met het photoetch aan te brengen.
Hele klus maar altijd weer leuk om te doen en geeft het model toch iets meer detail.
Begonnen met de zijschermen, al het interieur, zodat dit straks gespoten en afgewerkt is voordat ik ze installeer op het model.
Hierna verder met het model zelf.
Beugeltjes, track houders, enz,
De fenders gedaan, komen pas op het model nadat de tracks zijn geplaatst en afgewerkt.
Het geschut krijgt een aluminium loopje.
Deze kan ook in de primer gespoten worden, ga ik ook helemaal afronden voordat hij geplaatst wordt.
Zo is het meeste gereed van de samenstellingen en kan de verf daar op.
De buitenkant van de Marder werk ik af als de meeste onderdelen geplaatst zijn.
Op naar de verf zeg maar....
Up-date, 08-05-2024
De primer er op gespoten met de gewone verf van de Action, goedkoop en goed.
De zwart is gedaan met MIg one shot primer.
Hierna een mix gemaakt van twee kleuren rood van Vallejo, hiermee de Duitse rood/bruine primer er op gespoten.
Deze goed laten drogen en daarna het Chipping medium van Vallejo er op gespoten om straks de afgebladerde verf na te bootsen.
Hier over, na een half uurtje drogen, de zand gele Duitse basiskleur er op gespoten.
De romp,
Zijschermen,
Het geschut,
De wielen,
En de tracks, zwart gespoten, als basis voor het latere verweren.
Nu eerst maar verder met het chippen....
Up-date, 15-05-2024
Door het gebruik van het chipping medium van vallejo als tussenlaag tussen de primer en de basiskleur krijg je het effect van afgebladerde verf. Dit krijg je door de basiskleur te bewerken met een kwastje en water, tandenstoker voor krassen e.d.
De romp gedaan op deze manier.
Het geschut,
De zijschermen,
Hierna verder gegaan met verweren d.m.v. washes en wat verder opgebouwd met beschadigingen aangebracht met verf.
De romp,
Het geschut,
De zijschermen,
Inmiddels ook wat losse delen in de verf gezet en bewerkt.
De zijschermen voorzien van wat munutie en daarna alles op de romp aangebracht.
Dit plakken we straks af als we gaan airbrushen.
Midden,
Nu hij verder is opgebouwd heb ik de rest aangebracht, met het benodigde photoetch voor wat meer details.
Niet alles gedaan want bij sommige delen daar vond ik het niet nodig.
Nog wat beugels aanbrengen, dat gebeurt na het spuiten.
Eerst er maar eens wat primer op aanbrengen....
Op naar de verf....
Up-date, 01-06-2024
Eerst het model voorzien van een primer, de one shot van ammobymig.
Hierna de primer rode kleur als ondergrond.
Na deze kleur het chipping medium er op gespoten en daarna de zand gele basiskleur.
Hierna een lichtere variatie het model iets lichter gespoten op de grotere vlakken.
De volgende stap, de eerste camo kleur met groen.
De tweede camo kleur met rood/bruin.
hierna het model voorzien van een vernis laagje en de volgende dag de decals geplaatst
met Set en Sol en die weer opgesloten met nog een vernis laagje alleen op de decals.
Op naar het verweren.
Up-date, 08-06-2024
Begonnen met het verweren van de Marder.
Eerst de verf beschadigingen, paint chips. Door het gebruik van chipping medium komt de bovenlaag los van de onderlaag.
Ook nadat ik het model voorzien had van een dun laagje vernis voor het aanbrengen van de decals.
enige voorzichtigheid is wel van toepassing, het laat best wel snel los.
voorzichtig met een oud kwastje en cocktail prikkers de beschadigingen aangebracht.
De volgende stap zijn de vuil en regen strepen.
Deze stap is gedaan met olieverf en white spirit.
Dan de details geverfd zoals de tooling en tracks. Daarna het model met diverse kleuren wash bewerkt zodat de details beter naar voor komen. Daarna nog een lichte drybrush over de hogere delen en nagelopen met een silver pensel.
Nu verder met de onderzijde....
Up-date, 15-06-2024
De onderzijde aangepakt met diverse kleuren pigment.
Als papje aangebracht en daarna het te veel aan pigment verwijderd.
Ook op de bovenkant, langs panels en randjes ook pigment aangebracht.
De wielen ook gedaan. Behandeld met washes en pigment.
De tracks had ik al gebouwd. Gespoten met Vallejo.
Hierna ze op het model geplaatst i.s.m. het aanbrengen van al de wielen.
Voor het plaatsen van de tracks had ik ze eerst verweerd met pigment.
Deze gaat nu even aan de kant en ga ik een begin maken met het diorama voor deze Marder.
Het ontwerp getekend en een begin gemaakt met de ondergrond. Dit is gemaakt van MDF.
De gevel wordt gemaakt van Balsa-Foam, de trap van Styrofoam.
Verder gebruik ik evergreen sheet voor de accessoires en verdere opbouw.
De gevel bewerkt en kan verder opgebouwd worden.
Hier gaan we voorlopig maar eens mee verder....
Up-date, 03-07-2024
Verder met opbouwen. De trap is gemaakt van Styrofoam. Verder zijn er kleine details gedaan en begonnen met het dak.
De poort gemaaktt van stukjes Balsa-foam. Randjes afgewerkt en het dak verlijmd.
Stapje verder met opbouwen. Leuning langs de trap, hekje gemaakt en wat elektra aan de gevel.
Zo ook de diverse details gemaakt die ik nodig heb voor het huis. Dit verf ik apart om het dan te plaatsen.
He dak is gemaakt en afgewerkt. Eigenlijk is dit alles klaar voor het verven.
Op naar de verf....
Up-date, 10-07-2024
Ik heb eerst het huis voorzien van een zwarte primer. Gelijk de kleur om de diepte van de structuur er in te krijgen.
Hierna ben ik gaan drybrushen met een beige kleur. Iedere laag wat meer wit toegevoegd tot ik tot dit resultaat kwam.
Na deze stap de stenen diverse kleuren geverfd.
Verder met de details zoals het dak, deur, raam, regenpijp, elektra en het hout geverfd.
De stenen voorzien van de voegen, een papje van gips en pigment.
Na drogen afgeveegd, schoon gemaakt en afgewerkt met diverse kleuren washes.
Op naar de ondergrond....
Up-date, 25-07-2024
Om te beginnen eerst een boom gemaakt van koperdraad en zeeschuim plantjes.
De stam afgewerkt met putty voor wat structuur aan de boom te geven.
Links op de hoek komt deze boom te staan.
Dan verder met de ondergrond. Van achter naar voor bewerken.
Hekje geplaatst met daarop de planten, aarde langs het huis en de klim-op aan het huis gemaakt.
De blaadjes verlijmd aan de klim-op met houtlijm.
De vegetatie langs het huis aangebracht, van alles en nog wat gebruikt.
De klim-op geverfd, verder begonnen met wat details aan te brengen. Dak ook voorzien van wat mos e.d.
Op naar de struiken en bomen...
Up-date, 03-08-2024
De eerste struiken/takken zijn gemaakt van zeeschuim plantjes en kleine blaadjes verlijmd met spuitlijm en op de Marder aangebracht met witte houtlijm.
Voordat ze aangebracht werden op de Marder heb ik alles gefixeerd met haarlak en afgewerkt met mat vernis.
Dan verder met het diorama, de boom en struiken geplaatst en eigenlijk hetzelfde opgebouwd als de takken op de Marder.
De boom met een pen in de ondergrond verlijmd met weer de witte houtlijm.
Zo krijgen we toch een beetje diepte in het dio.
Links en rechts in aanzicht.
Een doorkijkje van links,
en een van voor.
Nu eerst eens verder met de figuren....
Up-date, 19-08-2024
De eerste twee heb ik al geverfd. Twee figuren van H3 Models, 3d geprint en prima kwaliteit.
Geverfd met de Vallejo Colors.
Deze twee heb ik inmiddels op het diorama geplaatst, net als de Marder III.
Hier komen dus nog enkele figuren bij.
Nu verder met deze twee figuren. Eerst maar eens in elkaar zetten en dan beginnen met verven.
De twee nieuwe figuren van H3 Models.
Deze komen er bij om het verhaal te versterken.
Een is er nog in back-order, even wachten dus....
Up-date, 04-09-2024
Figuur 3 en 4 zijn gereed en hebben hun plekje op het diorama ingenomen.
Figuur 3,
Mooi duo zo met deze setting...
Figuur 4,
Hij komt door de poort aanrennen om de rest te versterken....
Op naar nummer 5....
Up-date, 27-09-2024
Nr 5 is gereed en geplaatst op het diorama.
Met het aanbrengen van dit 5e en laatste figuur is dit diorama afgerond.
Een naamplaatje en wat kleine laatste loodjes zorgden er voor dat dit project werd afgerond.

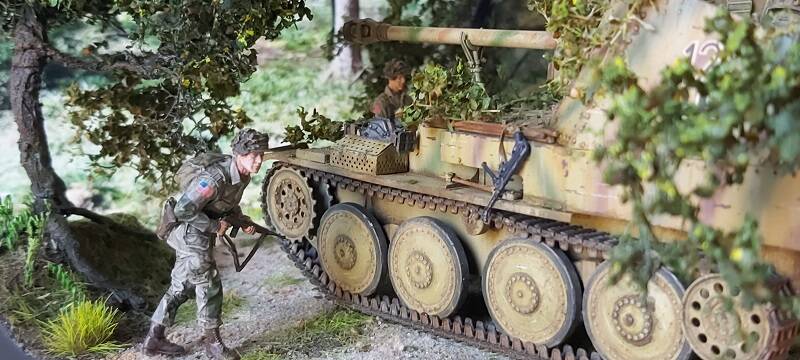

De eindfoto's....
Een mooi project weer waar we een hoop plezier aan hebben beleefd.
Bedankt voor het kijken en de op en/of aanmerkingen.
Groetjes, Peter.
